专利号: 2018113143730
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 水泥;混凝土;人造石;陶瓷;耐火材料〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

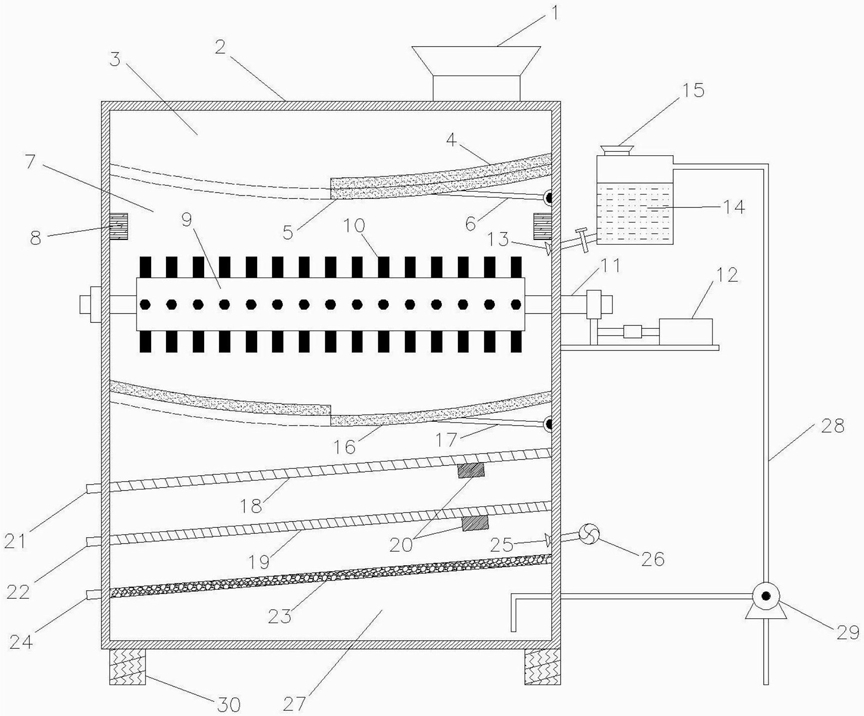

1.一种建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:包括设备箱体(2),所述设备箱体(2)内从上至下依次为储料腔(3)、加热搅拌腔(7)、过滤分离腔和滤水池(27);在设备箱体(2)顶部设有入料口(1),底部设有减震支座(30),设备箱体(2)上连通有循环水系统;

经分批进入设备箱体储料腔(3)内的废弃混凝土在加热搅拌腔(7)中被搅拌辊筒(9)和微波加热设备同时进行搅拌破碎、加热,再被循环水系统冷却后,在过滤分离腔被两级振动筛网分离出粗骨料和细骨料,并自出口收集;筛余物在过滤分离腔中过滤后细粉排出。

2.根据权利要求1所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述储料腔(3)和加热搅拌腔(7)底部设有沿设备箱体(2)侧壁固定的半弧形的固定隔板(4)和其下方的滑动隔板,滑动隔板下方连接有固定在设备箱体(2)上的电动伸缩杆。

3.根据权利要求2所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述储料腔(3)的固定隔板(4)对应在入料口(1)的下方。

4.根据权利要求2所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述滑动隔板通过系统控制电动伸缩杆在设备箱体(2)内的弧形滑槽(31)移动封闭储料腔(3)或加热搅拌腔(7)。

5.根据权利要求2所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述电动伸缩杆与设备箱体(2)铰接,内置PLC系统,可以自动控制滑动隔板的开启与关闭。

6.根据权利要求1所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述加热搅拌腔(7)内设有沿设备箱体(2)侧壁安装的若干微波加热器(8)和两台搅拌辊筒(9),搅拌辊筒(9)的驱动轴(11)通过设在箱体外部的搅拌电机(12)通过齿轮传动连接;在搅拌辊筒(9)表面均布有搅拌棒(10)。

7.根据权利要求6所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述微波加热器(8)外部设有保护罩。

8.根据权利要求1所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述循环水系统包括连通在箱体上水箱(14),水箱(14)通过水管一端连通在搅拌辊筒(9)上方的喷水口(13)上,水箱(14)顶部设有入水口(15),水箱(14)另一端通过回流水管(28)和水泵(29)连通至滤水池(27)。

9.根据权利要求1所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:所述过滤分离腔中,包括两层呈倾斜分布的两级振动筛网,一级振动筛网(18)的筛孔孔径大于二级振动筛网(19)的筛孔孔径;在两级振动筛网下方均设有振动器(20),在两级振动筛网的一级振动筛网(18)的低端箱体侧壁上设有粗骨料出料口(21),在二级振动筛网(19)的低端箱体侧壁上设有细骨料出料口(22)。

10.根据权利要求9所述的建筑物废弃混凝土高品质再生骨料回收设备,其特征在于:

在二级振动筛网(19)下方设有呈倾斜分布的滤水板(23),在滤水板(23)低端箱体侧壁上设有出杂口(24),在滤水板(23)高端箱体侧壁上方设有通风口(25),通风口(25)与鼓风机(26)相连。
