专利号: 2018113149135
申请人: 苏州喜全软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

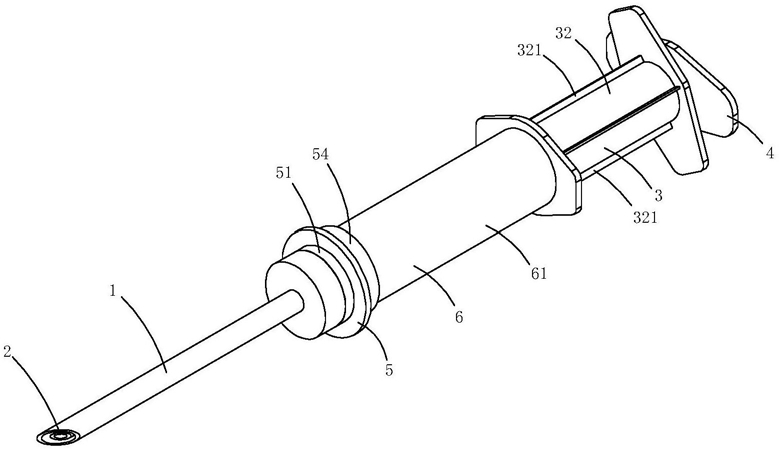

1.一种防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,包括第一活塞、第二活塞和通道转换器;其特征在于:通道转换器包括连接头和转换管;

转换管包括基管和固定设置在基管一端的封板;

封板的一侧端设有位于基管管腔中的内管;

内管上设有沿内管中心线方向延伸的四条纵向导向滑槽;内管的管壁上设有弹性件,弹性件包括向着内管外侧突出的突台,各纵向导向滑槽中还设有一个贯穿内管管壁的定位透孔,各纵向导向滑槽和相应一个弹性件处于同一直线上;

第一活塞包括环状的第一密封塞和环状的第一拉柄,第一拉柄的管腔中设有内凸的环形挡台,该环形挡台套设在内管外壁上;

第二活塞包括第二密封塞和第二拉柄,第二拉柄上的外壁上设有定位凸板,各定位凸板位于内管管腔中的相应一个纵向导向滑槽中;各定位凸板在邻接第二密封塞处设有一个解锁缺口,各弹性件在外力作用下可以发生弹性形变伸入相应的一个解锁缺口中;各定位凸板上还设有一个容纳缺口和一个弹性卡勾,各弹性卡勾包括和相应一个定位凸板相连的弹性臂和位于弹性臂末端的勾齿,各勾齿向着第二拉柄的外侧突出;各弹性卡勾在外力作用下发生弹性形变伸入至容纳缺口中。

2.根据权利要求1所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:还包括第一针头和第二针头;第二针头设置于第一针头的空腔中,第二针头的空腔形成第二通道,第二针头的外壁和第一针头的内壁之间的空间形成第一通道;

连接头包括基板,设置在基板一侧端的第一凸管、第二凸管,以及设置在基板另一侧端的第一滑管、第二滑管;第二凸管位于第一凸管的管腔中,第一凸管和第一针头相连,第二凸管和第二针头相连;基板设有和第一通道连通的四个第一通孔以及和第二通道连通的四个第二通孔;第二滑管位于第一滑管的管腔中;

内管的外壁和基管的内壁夹合形成第一工作腔,内管的管腔形成第二工作腔;第一封堵部上设有和第一工作腔连通的第一转换孔,第二封堵部上设有和第二工作腔连通的第二转换孔。

3.根据权利要求2所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:封板的另一侧端设有和第一滑管适配的第一封堵部以及和第二滑管适配的第二封堵部,弹性件位于定位透孔和封板之间的内管管体上。

4.根据权利要求3所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:纵向导向滑槽设置在内管远离封板的一端内壁上。

5.根据权利要求4所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:内管和基管同心设置。

6.根据权利要求5所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:第一拉柄的外壁上设有沿基管径向突出的纵向支撑板,第一拉柄的内壁上设有沿基管径向突出的纵向压接板;各纵向支撑板的外端压接在基管内壁上,各纵向压接板压接在内管的外壁上。

7.根据权利要求6所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:各弹性卡勾设置在相应一个容纳缺口的开口处。

8.根据权利要求7所述的防误操作的内抽外注型鼓膜穿刺、鼓室内注射医疗装置,其特征在于:基管带动封板及其第一转换孔和第二转换孔转动,当第一转换孔转动至连通第一通孔时,第二封堵部堵住第二通孔;当第二转换孔转动至连通第二通孔时,第一封堵部封堵住第一通孔。
