1.一种防堵塞污水排放排污管，包括第一排放管(1)，其特征在于：所述第一排放管(1)的径向剖面呈圆环形形状、轴向剖面呈矩环形形状，其两端具有开口、内部具有空腔，第一排放管(1)进口端正下方的右侧壁上开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置的第一疏通孔(101)，第一疏通孔(101)的进口端安装有其腔体内容纳有疏通剂且由一体成型且依次相互连接的第一水平管、第一连接管和第一竖直管组成的第一疏通管(102)，第一疏通管(102)的第一水平管的中心轴与第一竖直管的中心轴呈相互垂直设置，轴向剖面呈扇环形形状设置的第一疏通管(102)的第一连接管的进口端和出口端分别与第一疏通管(102)的第一竖直管的出口端和第一水平管的进口端呈相互连通设置，第一疏通管(102)的第一水平管的出口端与第一疏通孔(101)的进口端呈相互连通设置；

第一疏通孔(101)的出口端的下方安装有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且其外侧壁和第一排放管(1)进口端正下方的内侧壁固定连接的第一降解板(106)，第一降解板(106)的顶侧面中心安装有径向剖面呈圆形形状设置且轴向剖面呈等腰梯形形状设置的降解台(107)，径向剖面直径由顶端至底端呈逐渐增大设置、轴向剖面的顶边边长小于底边边长的降解台(107)的底端面与第一降解板(106)的顶侧面中心固定连接，降解台(107)的顶端面中心安装有呈圆锥体形状设置的第一疏通锥(108)，第一疏通锥(108)的周围均布有位于降解台(107)顶端面中心和外侧边缘之间的圆环面上的若干个第一疏通锥(108)，第一疏通锥(108)的锥底面与降解台(107)的顶端面固定连接，降解台(107)的周围均布有若个干径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且贯穿第一降解板(106)顶侧面中心和外侧边缘之间的圆环面的第一排污孔(109)；

第一降解板(106)的底侧面中心与外侧壁上均布有呈圆锥体形状设置且和第三疏通锥(112)相互配合的第二疏通锥(111)的第一疏通轴(110)的顶端面固定连接，均布在第二疏通锥(111)周围的第三疏通锥(112)的锥底面与第一排放管(1)进口端正下方的内侧壁固定连接；

第一排放管(1)轴向中心的右侧壁上开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置的第二疏通孔(113)，第二疏通孔(113)的进口端安装有其腔体内容纳有疏通剂且由一体成型且依次相互连接的第二水平管、第二连接管和第二竖直管组成的第二疏通管(114)，第二疏通管(114)的第二水平管的中心轴与第二竖直管的中心轴呈相互垂直设置，轴向剖面呈扇环形形状设置的第二疏通管(114)的第二连接管的进口端和出口端分别与第二疏通管(114)的第二竖直管的出口端和第二水平管的进口端呈相互连通设置，第二疏通管(114)的第二水平管的出口端与第二疏通孔(113)的进口端呈相互连通设置；

第二疏通孔(113)的出口端的下方安装有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且其外侧壁和第一排放管(1)轴向中心正下方的内侧壁固定连接的第二降解板(117)，第二降解板(117)的顶侧面中心安装有呈圆锥体形状设置的第四疏通锥(120)，第四疏通锥(120)的周围均布有位于第二降解板(117)顶端面中心外侧的若干个第四疏通锥(120)，第二降解板(117)的顶侧面上边缘内侧的圆环面上均布有呈圆锥体形状设置的第五疏通锥(121),第五疏通锥(121)和第四疏通锥(120)的锥底面分别与第二降解板(117)的顶侧面中心、顶侧面中心外侧和顶侧面边缘内侧的圆环面固定连接；

第二降解板(117)顶侧面上中心外侧与边缘内侧之间的圆环面上均匀开设有若干个径向剖面呈圆形形状设置且轴向剖面呈矩形形状设置的降解槽(118)，降解槽(118)腔体内的底端面上均匀开设有若干个径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且贯穿第二降解板(117)内部的第二排污孔(119)；

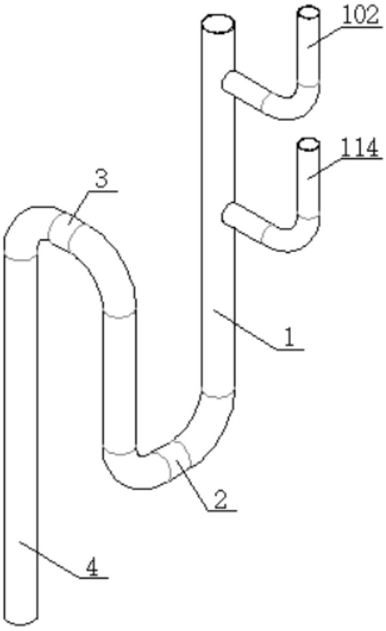

第一排放管(1)的出口端与轴向剖面呈U环型形状设置的第一U型管(2)的进口端呈相互连通设置，第一U型管(2)的出口端与轴向剖面呈U环型形状设置的第二U型管(3)的进口端呈相互连通设置，且第二U型管(3)的轴向剖面所在的平面与第一U型管(2)的轴向剖面所在的平面呈相互垂直设置，第二U型管(3)的出口端与径向剖面呈圆环形形状设置、轴向剖面呈矩环形形状设置且两端均具有开口、内部具有空腔的第二排放管(4)的进口端呈相互连通设置，第二排放管(4)的中心轴与第一排放管(1)的中心轴呈相互平行设置。

2.根据权利要求1所述的一种防堵塞污水排放排污管，其特征在于：所述第一疏通管(102)的第一水平管进口端左侧方的内侧壁上安装有径向剖面呈圆形形状设置且轴向剖面呈矩形形状设置的第一防回流板(103)，第一防回流板(103)的外侧壁与第一疏通管(102)的第一水平管进口端左侧方的内侧壁固定连接；

第一防回流板(103)的左右两侧面中心开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且两端具有开口、内部具有空腔的第一通液孔(104)，贯穿第一防回流板(103)内部且两端开口分别位于第一防回流板(103)的左右两侧面中心的第一通液孔(104)的周围均布有若干个第一通液孔(103)；

第一防回流板(103)左右两侧面的边缘开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且两端具有开口、内部具有空腔的第二通液孔(105)，贯穿第一防回流板(103)内部且两端开口分别位于第一防回流板(103)的左右两侧面边缘的第二通液孔(105)的径向剖面直径大于第一通液孔(104)的径向剖面直径。

3.根据权利要求1所述的一种防堵塞污水排放排污管，其特征在于：所述第二疏通管(114)的第二水平管进口端左侧方的内侧壁上安装有径向剖面呈圆形形状设置且轴向剖面呈矩形形状设置的第二防回流板(115)，第二防回流板(115)的外侧壁与第二疏通管(114)的第二水平管进口端左侧方的内侧壁固定连接；

第二防回流板(115)的左右两侧面中心开设有径向剖面呈正六边形形状设置、轴向剖面呈矩形形状设置且两端具有开口、内部具有空腔的第三通液孔(116)，贯穿第二防回流板(115)内部且两端开口分别位于第二防回流板(115)的左右两侧面中心的第三通液孔(116)的周围均布有六个第三通液孔(116)。

4.根据权利要求1所述的一种防堵塞污水排放排污管，其特征在于：所述第二降解板(117)的正下方安装有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且其外侧壁和第一排放管(1)轴向中心正下方的内侧壁固定连接的排污板(122)，排污板(122)的顶侧面中心安装有呈圆锥体形状设置的导污锥(124)，导污锥(124)的锥底面与排污板(124)的顶侧面中心固定连接；

导污锥(124)的周围均匀开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且两端均具有开口、内部具有空腔的第三排污孔(123)，贯穿排污板(122)内部的导污锥(124)的两端开口分别设置在排污板(122)的顶侧面中心和边缘之间的圆环面与底侧面中心和边缘之间的圆环面上。

5.根据权利要求4所述的一种防堵塞污水排放排污管，其特征在于：所述排污板(122)的底侧面中心与外侧壁上均布有呈圆锥体形状设置且和第七疏通锥(127)相互配合的第六疏通锥(126)的第二疏通轴(125)的顶端面固定连接，均布在第六疏通锥(126)周围的第七疏通锥(127)的锥底面与第一排放管(1)轴向中心正下方的内侧壁固定连接。

6.根据权利要求1所述的一种防堵塞污水排放排污管，其特征在于：所述第二U型管(3)由一体成型且依次相互连接的第一竖直腔、第一连接腔、水平腔、第二连接腔和第二竖直腔组成，第二U型管(3)的水平腔的轴向中心安装有径向剖面呈圆形形状设置且轴向剖面呈矩形形状设置的第三防回流板(301)，第三防回流板(301)的外侧壁与第二U型管(3)的水平腔的轴向中心的内侧壁固定连接；

第三防回流板(301)的左右两侧面中心开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且两端具有开口、内部具有空腔的第四排污孔(302)，贯穿第三防回流板(301)内部且两端开口分别位于第三防回流板(301)的左右两侧面中心的第四排污孔(302)的周围均布有若干个第四排污孔(302)。

7.根据权利要求1所述的一种防堵塞污水排放排污管，其特征在于：所述第二U型管(3)由一体成型且依次相互连接的第一竖直腔、第一连接腔、水平腔、第二连接腔和第二竖直腔组成，第二U型管(3)的水平腔的轴向中心安装有径向剖面呈圆形形状设置且轴向剖面呈矩形形状设置的第三防回流板(301)，第三防回流板(301)的外侧壁与第二U型管(3)的水平腔的轴向中心的内侧壁固定连接；

第三防回流板(301)的左右两侧面中心开设有径向剖面呈圆形形状设置、轴向剖面呈矩形形状设置且两端具有开口、内部具有空腔的第五排污孔(303)，贯穿第三防回流板(301)内部且两端开口分别位于第三防回流板(301)的左右两侧面中心的第五排污孔(303)的周围均布有若干个径向剖面呈扇形形状设置的第一排污口(304)；

贯穿第三防回流板(301)内部且两端开口分别位于第三防回流板(301)的左右两侧面中心与边缘之间的圆环面上的第一排污口(304)与第五排污孔(303)之间的圆环体上均匀开设有径向剖面呈扇形形状设置的第二排污口(305)，贯穿第三防回流板(301)内部且两端开口分别位于第三防回流板(301)的左右两侧面中心外侧与边缘内侧之间的圆环面上的第二排污口(305)的径向剖面面积小于第一排污口(304)的径向剖面直径。
