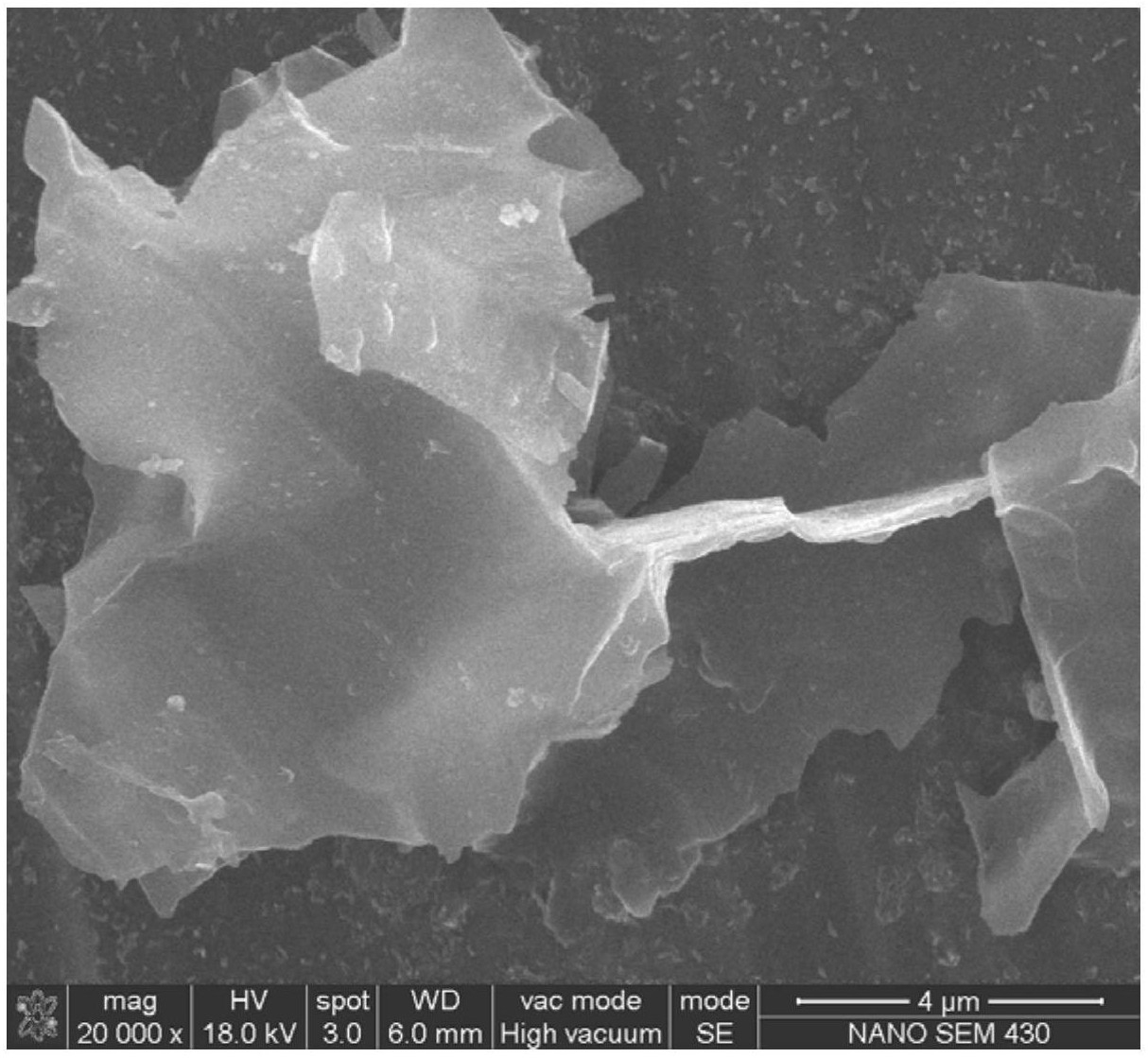

1.一种用于超级电容器电极的硫、氮共掺杂薄纳米碳片的制备方法，其特征在于包括如下步骤：(1)用去离子水清洗烟蒂去除表面杂质，洗净后烘干，然后粉碎制得烟蒂纤维；

(2)将步骤(1)所得烟蒂纤维与碱金属氢氧化物和硫脲按照1∶1-4∶1-3均匀混合，转入管式炉，在惰性气体中，以5℃/min的速率升温至活化温度，保温2h，得到活化产物；

(3)将步骤(2)所得活化产物进行酸洗中和，并用去离子水水洗至中性，干燥、研磨过筛得到目标产物。

2.根据权利要求1所述的一种用于超级电容器电极的硫、氮共掺杂薄纳米碳片的制备方法，其特征在于：步骤(2)所述碱金属氢氧化物为氢氧化钾、氢氧化钠的混合物，其摩尔比为0.515∶0.485。
