专利号: 2018113193886
申请人: 唐山学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

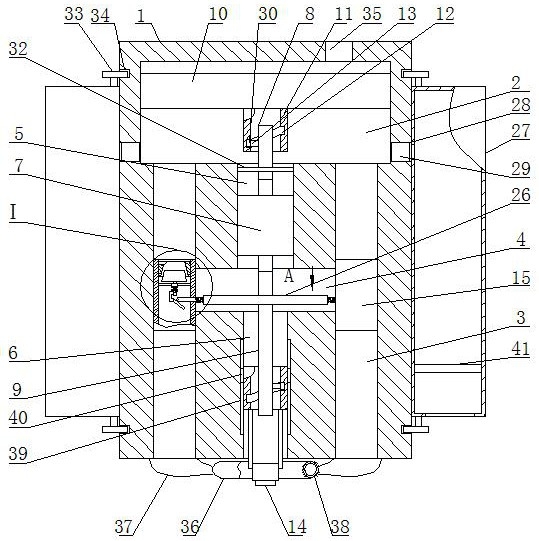

1.一种计算机键盘测试装置,包括圆柱体(1),其特征在于:圆柱体(1)内靠近上端处开设柱形的第一腔体(2),圆柱体(1)底面左右两侧对称开设竖向的第一通孔(3),第一通孔(3)的上端与第一腔体(2)相通,圆柱体(1)中间位置开设柱形的第二腔体(4),第二腔体(4)的两侧与对应的第一通孔(3)均连通,第一腔体(2)与第二腔体(4)之间开设第二通孔(5),圆柱体(1)底面中间开设第三通孔(6),第二通孔(5)、第一腔体(2)、第三通孔(6)及第二腔体(4)均与圆柱体(1)同轴,第二通孔(5)内固定安装竖向的双出轴电机(7),双出轴电机(7)的输出轴上端固定安装第一转轴(8),双出轴电机(7)的输出轴下端固定安装第二转轴(9),第一腔体(2)内配合设置圆柱型的活塞柱(10),第一转轴(8)的上端及第二转轴(9)的下端均套设套管(11),上部的套管(11)的上端与活塞柱(10)的下端固定连接,下部的套管(11)的侧面与第三通孔(6)的内壁接触配合,套管(11)内壁均开设环形的凹槽(12),凹槽(12)为波浪形,第一转轴(8)及第二转轴(9)的侧部均固定安装横向的插杆(13),插杆(13)的外端插入到对应的凹槽(12)内部,下部的套管(11)下部通过支架固定安装按压块(14),按压块(14)位于第三通孔(6)的下端位置,第一通孔(3)内部位于第二腔体(4)的位置均固定安装竖管(15),竖管(15)内靠近上端处固定安装堵块(16),堵块(16)顶面开设锥形孔(17),锥形孔(17)的小直径端朝上,锥形孔(17)内配合设置锥形塞(18),锥形塞(18)的下端固定安装竖杆(19),竖杆(19)上套装导向套筒(20),导向套筒(20)侧部与对应的竖管(15)内壁通过支架固定连接,竖杆(19)的下端通过支架固定安装斜板(21),斜板(21)的下端朝向第二腔体(4)的方向,竖管(15)的侧面开设第四通孔(22),第四通孔(22)沿第二腔体(4)的径向方向开设,第四通孔(22)内设有横轴(23),横轴(23)的内端能与对应的斜板(21)上表面接触配合,横轴(23)的外端套设第一弹簧(24),第一弹簧(24)的一端与对应的横轴(23)侧部固定连接,第一弹簧(24)的另一端与对应的第四通孔(22)外端固定连接,竖杆(19)的下端套装第二弹簧(25),第二弹簧(25)的下端与对应的竖杆(19)侧部固定连接,第二弹簧(25)的上端与对应的导向套筒(20)下端固定连接,第二转轴(9)上固定套装椭圆轮(26),椭圆轮(26)位于第二腔体(4)内部,椭圆轮(26)的外圈与横轴(23)的内端接触配合,圆柱体(1)左右两侧分别安装灰尘盛放箱(27),第一腔体(2)两侧对应灰尘盛放箱(27)处均开设第五通孔(28),第五通孔(28)的外端与对应的灰尘盛放箱(27)的入口连通,第五通孔(28)内均安装单向气阀(29),第一腔体(2)顶面开设风孔(35),第三通孔(6)内壁上开设竖向的导向槽(39),下部的套管(11)侧部安装导向块(40),导向块(40)插入到导向槽(39)内,灰尘盛放箱(27)下端开口,灰尘盛放箱(27)内靠近下端处固定安装过滤网(41)。

2.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的插杆(13)位于凹槽(12)内的端部均通过轴承套装滚轮(30),滚轮(30)与凹槽(12)内壁接触配合。

3.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的按压块(14)为弹性材质制成。

4.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的横轴(23)的外端均安装球头(31)。

5.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的第二通孔(5)内固定安装环形的密封圈(32),密封圈(32)的内圈与第一转轴(8)的侧面接触配合。

6.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的灰尘盛放箱(27)上下两端均固定安装插头(33),圆柱体(1)侧面对应插头(33)的位置均开设插孔(34),插头(33)能与对应的插孔(34)插接配合。

7.根据权利要求1所述的一种计算机键盘测试装置,其特征在于:所述的第三通孔(6)下端固定安装环形管(36),环形管(36)与第三通孔(6)同轴设置,环形管(36)两侧与对应的第一通孔(3)之间均通过连接管(37)固定连接并连通,环形管(36)底部开设数个均匀分布的进孔(38)。
