专利号: 2018113238995
申请人: 谢钊锋
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

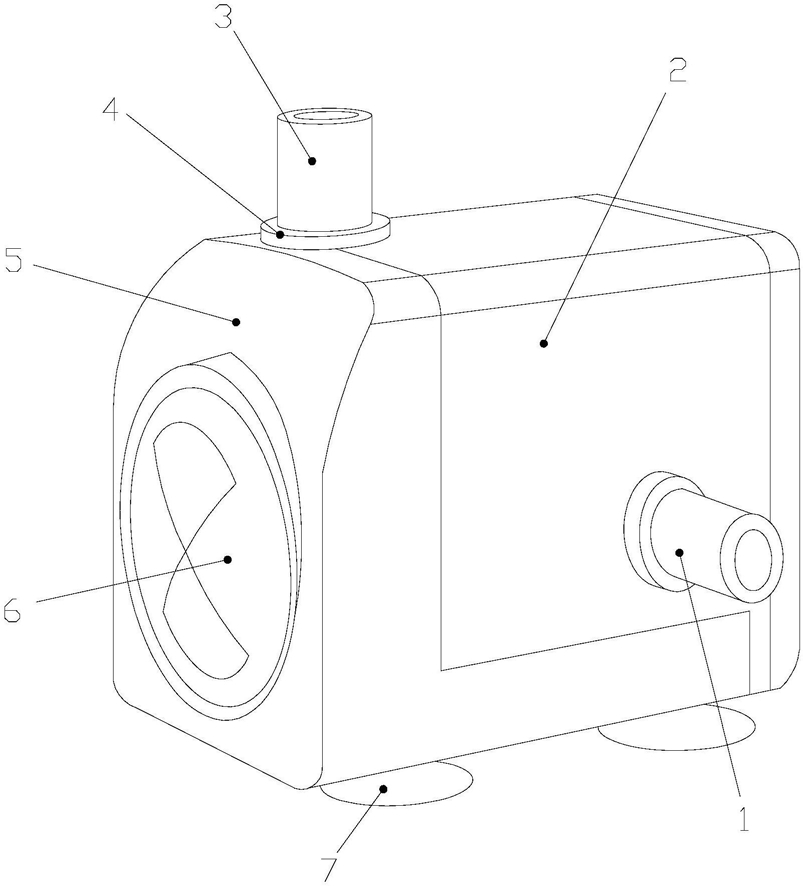

1.一种给水排水用可持续抽水装置,其结构包括增压防堵塞抽水管道装置(1)、固定贴板(2)、排水管道(3)、排水管道定位环(4)、持续抽水泵机架(5)、持续抽水泵(6)、支撑衔接块(7),其特征在于:

所述增压防堵塞抽水管道装置(1)设于固定贴板(2)正端面并且通过固定安装的方式相连接,所述固定贴板(2)设于持续抽水泵机架(5)正端面并且通过贴合的方式相连接,所述排水管道(3)设于持续抽水泵机架(5)上端并且通过密封安装的方式相连接,所述排水管道(3)与排水管道定位环(4)位于同一轴心并且通过焊接的方式相连接,所述排水管道定位环(4)设于持续抽水泵机架(5)上端并且通过焊接的方式相连接,所述持续抽水泵(6)设于持续抽水泵机架(5)内部并且通过固定安装的方式相连接,所述支撑衔接块(7)设于持续抽水泵机架(5)下端并且通过粘合的方式相连接;

所述增压防堵塞抽水管道装置(1)包括抽水流动机构(11)、流速检测机构(12)、增压驱动机构(13)、水流增压机构(14)、水动力触发机构(15)、振动驱动机构(16)、水流过滤机构(17),所述抽水流动机构(11)设于水流增压机构(14)内部并且通过固定安装的方式相连接,所述流速检测机构(12)与增压驱动机构(13)采用电连接,所述增压驱动机构(13)设于水流增压机构(14)上端并且通过联动的方式相连接,所述水动力触发机构(15)设于振动驱动机构(16)下端并且通过活动的方式相连接,所述振动驱动机构(16)设于水流过滤机构(17)左端并且通过传动配合的方式相连接;

所述抽水流动机构(11)包括衔接密封板(1101)、管道外壳(1102)、抽水通道(1103),所述衔接密封板(1101)设于管道外壳(1102)左端并且通过焊接的方式相连接,所述抽水通道(1103)设于管道外壳(1102)内部并且为一体化结构;

所述流速检测机构(12)包括中心定位轴(1201)、连接电缆(1202)、流速检测器(1203)、转轮定位罩(1204)、水流转轮(1205),所述中心定位轴(1201)与水流转轮(1205)位于同一轴心并且通过转动的方式相连接,所述连接电缆(1202)与流速检测器(1203)采用电连接,所述转轮定位罩(1204)设于流速检测器(1203)下端并且通过固定安装的方式相连接,所述水流转轮(1205)设于转轮定位罩(1204)下端并且通过嵌入安装的方式相连接,所述连接电缆(1202)与增压驱动机构(13)采用电连接;

所述增压驱动机构(13)包括增压驱动机构外壳(1301)、输电线(1302)、导电器(1303)、金属移动板(1304)、衔接弹簧(1305)、弹簧定位块(1306)、连接作用杆(1307)、终端控制器(1308)、强力电磁铁(1309),所述导电器(1303)通过输电线(1302)与强力电磁铁(1309)采用电连接,所述导电器(1303)设于增压驱动机构外壳(1301)内部并且通过固定安装的方式相连接,所述金属移动板(1304)设于强力电磁铁(1309)下端并且通过贴合的方式相连接,所述金属移动板(1304)设于连接作用杆(1307)上端并且通过焊接的方式相连接,所述衔接弹簧(1305)设于金属移动板(1304)下端并且通过传动配合的方式相连接,所述衔接弹簧(1305)设于弹簧定位块(1306)上端并且通过嵌入安装的方式相连接,所述弹簧定位块(1306)设于增压驱动机构外壳(1301)内部并且为一体化结构,所述终端控制器(1308)与导电器(1303)采用电连接;

所述水流增压机构(14)包括滑动槽(1401)、滑动块(1402)、水流增压圈(1403)、水流增压块(1404),所述滑动块(1402)设于滑动槽(1401)右端并且通过滑动的方式相连接,所述滑动块(1402)设于水流增压块(1404)左端并且为一体化结构,所述水流增压块(1404)设于水流增压圈(1403)内部并且采用过渡配合;

所述水动力触发机构(15)包括触发开关(1501)、衔接压块(1502)、水动力块(1503)、水动力块定位套(1504)、压缩弹簧(1505),所述触发开关(1501)设于衔接压块(1502)左端并且通过贴合的方式相连接,所述衔接压块(1502)设于水动力块(1503)上端并且通过焊接的方式相连接,所述水动力块(1503)贯穿于水动力块定位套(1504)中心并且通过滑动的方式相连接,所述压缩弹簧(1505)设于水动力块(1503)左端并且通过传动配合的方式相连接,所述触发开关(1501)与振动驱动机构(16)采用电连接;

所述振动驱动机构(16)包括振动驱动机构外壳(1601)、电机控制器(1602)、驱动电机(1603)、机械转盘(1604)、输出转轴(1605)、铰链活动杆(1606)、定位活动柱(1607)、电机固定板(1608),所述电机控制器(1602)设于振动驱动机构外壳(1601)内部并且通过固定安装的方式相连接,所述电机控制器(1602)与驱动电机(1603)采用电连接,所述机械转盘(1604)与输出转轴(1605)位于同一轴心并且通过焊接的方式相连接,所述输出转轴(1605)设于驱动电机(1603)正端面并且通过转动的方式相连接,所述铰链活动杆(1606)一端与机械转盘(1604)通过铰链活动的方式相连接,所述铰链活动杆(1606)另一端与定位活动柱(1607)通过铰链活动的方式相连接,所述电机固定板(1608)设于驱动电机(1603)上端并且通过固定安装的方式相连接;

所述水流过滤机构(17)包括振动杆密封环(1701)、振动杆(1702)、硅胶块(1703)、过滤网格定位块(1704)、过滤网格(1705),所述振动杆(1702)贯穿于振动杆密封环(1701)中心并且通过活动的方式相连接,所述硅胶块(1703)设于振动杆(1702)右端并且通过粘合的方式相连接,所述过滤网格定位块(1704)设于过滤网格(1705)上端并且通过嵌入安装的方式相连接。
