专利号: 2018113280545
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.应用于艺术字画贮藏、展览两用型的悬挂方法,其步骤在于:

(一)贮藏箱敞开阶段;

S1:当需要将贮藏于贮藏箱内部的艺术字画进行展示时,将屏蔽门由屏蔽状态切换至敞开状态;

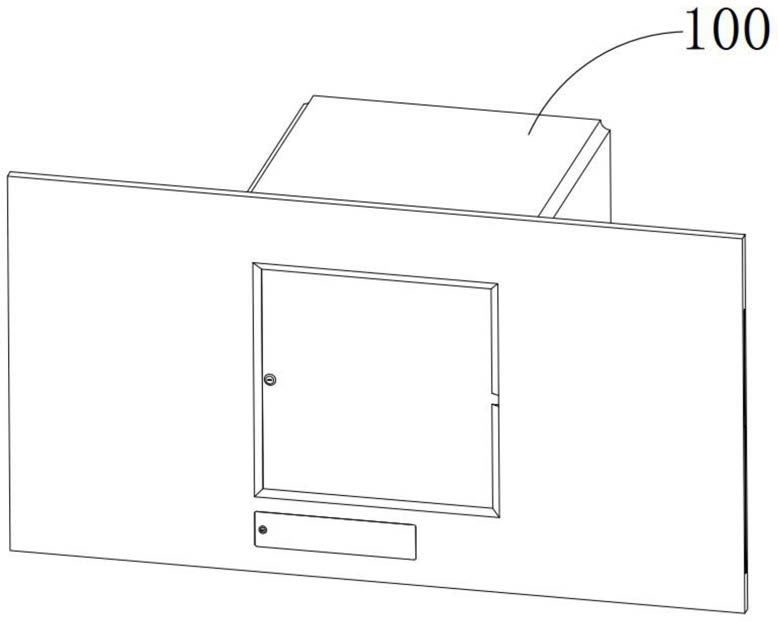

贮藏箱包括呈矩形开口布置的箱体并且箱体嵌设于墙体内,箱体的开口处设置有矩形端盖,端盖的尺寸大于箱体的开口并且端盖与前面齐平布置,端盖上开设有与箱体开口对应布置的展示口,展示口的开口处设置有与其匹配的屏蔽门,屏蔽门设置成可相互切换的敞开状态与屏蔽状态,贮藏箱内部设置有用于张贴艺术字画的矩形张贴板、用于固定张贴板的固定构件;

所述的固定构件设置有两个并且左右对称布置,固定构件对张贴板的一侧进行限位固定,所述的固定构件包括与端盖固定连接安装架一,安装架一上设置有限位块,限位块设置有两个并且沿平行于张贴板所在平面对称布置,两限位块之间活动设置有插销一,张贴板侧面设置有V型插槽一,插销一的销头与V型插槽一相匹配,插销一与插槽一构成插接配合,所述插销一与安装架一之间设置有顶撑弹簧一,顶撑弹簧一的一端与安装架一抵触、另一端与插销一抵触并且顶撑弹簧一的弹力始终推动插销一朝向插槽一运动;

(二)推出展览阶段;

S2:悬挂装置对张贴板进行支撑悬挂并且推动张贴板与固定构件自动分离,而后,悬挂装置将张贴板由展示口推出至贮藏箱的外部,此时,艺术字画处于展示状态;

所述的悬挂装置包括用于将张贴板推出至展示口外部的抵推机构、用于对张贴板进行限位固定的锁定机构以及用于控制抵推机构、锁定机构自动触发的触发控制机构;

所述的抵推机构包括与端盖固定连接的矩形安装块并且安装块的长度方向平行于展示口的开口方向,安装块设置于展示口的下侧,安装块上端面开设有滑槽,滑槽内设置有滑块,滑块与滑槽相匹配并且沿安装块的长度方向构成滑动导向配合,滑块的上端面设置有支撑架一并且支撑架一朝向张贴板的中部位置延伸,支撑架一的延伸端设置有水平布置的支撑块,所述张贴板背面的中部位置设置有圆形固定块并且固定块的轴向平行于展示口的开口方向,固定块靠近支撑块一端开设有与支撑块相匹配且对应布置的固定槽;

所述滑块与滑槽靠近端盖一侧的内壁之间设置有抵推弹簧,抵推弹簧的一端与滑块固定连接、另一端与滑槽靠近端盖一侧的内壁固定连接并且抵推弹簧的弹力始终推动滑块沿着滑槽朝向展示口滑动;

所述安装块的下方设置有矩形安装板并且安装板的长度方向平行于安装块的长度方向,安装板与端盖固定连接,安装板远离端盖一端设置有支撑架二,支撑架二设置有两个并且沿安装板的长度方向对称布置,两支撑架二之间转动设置有滚轮并且滚轮的轴向平行于安装板的宽度方向,滚轮与滑块之间设置绷带,绷带一端缠绕于滚轮上并且与滚轮的外圆面固定连接、另一端与滑块固定连接,触发控制机构对滚轮的转动进行限位约束;

抵推机构在工作过程的具体表现为,将触发控制机构撤销对滚轮的限位约束,抵推弹簧将拉动滑块沿着滑槽朝向展示口滑动,滑块将拉动绷带由滚轮上放出,滚轮绕自身轴线转动,滑块将带动支撑架一、支撑块同步运动,支撑块将插入至固定槽中,当支撑块插入至固定槽的槽底时,支撑块将推动张贴板与固定构件脱离并且将张贴板推出至展示口处,此时,艺术字画处于展示状态;

(三)复位贮藏阶段;

S3:当展示结束后,需要将艺术字画收纳于贮藏箱内进行贮藏时,手动控制复位装置,复位装置驱动悬挂装置将张贴板由展示口回缩于贮藏箱内部,固定构件自动恢复对张贴板的固定并且悬挂装置自动复位,此时,艺术字画处于贮藏状态;

所述的复位装置包括手推机构、用于将手推机构动力传递至滚轮并且驱动滚轮进行转动复位的传动机构,手推机构包括设置于安装板上的支撑架六,支撑架六设置有两个并且沿安装板的宽度方向对称布置,支撑架六靠近端盖布置,支撑架六上活动穿设有手推杆,手推杆与支撑架六相匹配并且沿安装板的长度方向构成滑动导向配合,手推杆远离端盖一端设置有沿安装板长度方向布置的活动齿条一,所述安装板上还设置有支撑架七,支撑架七设置有两个并且沿安装板的宽度方向对称布置,支撑架七远离端盖布置,两支撑架七之间固定设置有引导杆一,活动齿条一活动穿设于引导杆一上并且沿平行于安装板的长度方向构成滑动导向配合,所述活动齿条一与支撑架七之间设置有复位弹簧二,复位弹簧二的一端与活动齿条一抵触、另一端与支撑架七抵触并且复位弹簧二的弹力始终推动活动齿条一靠近端盖运动;

所述的传动机构包括设置于安装板上的支撑架八、支撑架九以及安装架三,支撑架八设置有两个并且沿活动齿条一的行进方向对称布置,两支撑架八上转动设置有输入齿轮一,输入齿轮一与活动齿条一相啮合,支撑架九设置有两个并且沿活动齿条一的行进方向对称布置,两支撑架九之间转动设置有过渡齿轮,过渡齿轮与输入齿轮一相啮合,所述过渡齿轮同轴设置有顺时针单向传动的棘轮,安装架三设置有两个并且沿安装板的宽度方向对称布置,两安装架三之间固定设置有引导杆二,引导杆二上沿平行于安装板长度方向滑动设置有活动齿条二,活动齿条二设置于活动齿条一与滚轮之间,棘轮与活动齿条二相啮合,所述的传动机构还包括与滚轮同轴布置的输出齿轮,输出齿轮与活动齿条二相啮合,所述引导杆二的外部套设有缓冲弹簧一,缓冲弹簧一与安装架三固定连接并且处于自由状态;

复位装置在工作过程的具体表现为,当需要将处于展示状态的艺术字画收纳于贮藏箱内进行贮藏时,将手推杆朝向箱体的内部推动,活动齿条一将着引导杆一克服复位弹簧二的弹力作用下远离端盖滑动,复位弹簧二逐渐压缩并且弹性势能增大,活动齿条一将驱动输入齿轮一逆时针转动,输入齿轮一将驱动过渡齿轮顺时针转动,过渡齿轮将带动棘轮同步顺时针转动,棘轮将驱动活动齿条二靠近端盖滑动,活动齿条二将驱动输出齿轮顺时针转动,输出齿轮将驱动滚轮同步转动复位并给拉动绷带缠绕与滚轮上,此时,抵推机构以及锁定机构自动复位并且固定构件自动对张贴板进行固定,而后将触发控制机构复位并且恢复对滚轮的限位约束,将控制门以及屏蔽门关闭并且锁紧,贮藏箱对艺术字画进行贮藏保存,当用户松开对手推杆的推动时,复位弹簧二的弹性势能逐渐释放并且使活动齿条一与手推杆自动复位。
