专利号: 2018113283331
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

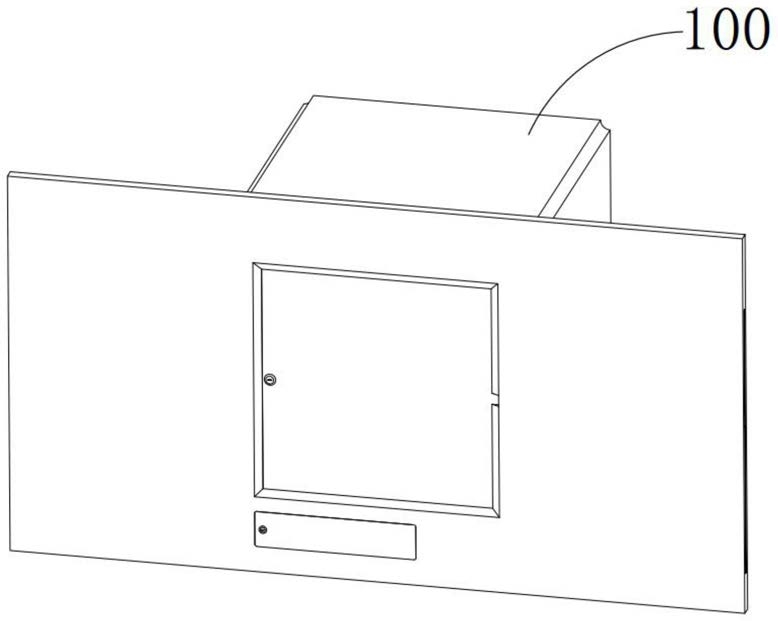

1.应用于艺术字画悬挂式贮藏设备,其特征在于:其包括贮藏箱,贮藏箱包括呈矩形开口布置的箱体并且箱体嵌设于墙体内,箱体的开口处设置有矩形端盖,端盖的尺寸大于箱体的开口并且端盖与前面齐平布置,端盖上开设有与箱体开口对应布置的展示口,展示口的开口处设置有与其匹配的屏蔽门,屏蔽门设置成可相互切换的敞开状态与屏蔽状态,贮藏箱内部设置有用于张贴艺术字画的矩形张贴板、用于固定张贴板的固定构件、用于将张贴板由展示口推出至贮藏箱外部进行展示的悬挂装置以及用于驱动悬挂装置将张贴板由展示口回缩于贮藏箱内部进行贮藏的复位装置,所述端盖上开设有与屏蔽门相匹配的收纳槽,屏蔽门与收纳槽沿端盖的长度方向构成滑动导向匹配,屏蔽门与端盖背离收纳槽一侧设置有用于锁紧固定两者的门锁一,所述屏蔽门下侧设置有控制开口,控制开口设置有与其匹配的控制门,控制门与收纳槽沿端盖的长度方向构成滑动导向配合,控制门与端盖背离收纳槽一侧设置有用于锁紧固定两者的门锁二,所述的固定构件设置有两个并且左右对称布置,固定构件对张贴板的一侧进行限位固定,所述的固定构件包括与端盖固定连接安装架一,安装架一上设置有限位块,限位块设置有两个并且沿平行于张贴板所在平面对称布置,两限位块之间活动设置有插销一,张贴板侧面设置有V型插槽一,插销一的销头与V型插槽一相匹配,插销一与插槽一构成插接配合,所述插销一与安装架一之间设置有顶撑弹簧一,顶撑弹簧一的一端与安装架一抵触、另一端与插销一抵触并且顶撑弹簧一的弹力始终推动插销一朝向插槽一运动;

所述的复位装置包括手推机构、用于将手推机构动力传递至抵推机构并且驱动其复位的传动机构,所述的手推机构包括设置于支撑架六并且支撑架六位于与端盖固定连接设置的矩形安装板上,安装板的长度方向平行于展示口的开口方向,支撑架六设置有两个并且沿安装板的宽度方向对称布置,支撑架六靠近端盖布置,支撑架六上活动穿设有手推杆,手推杆与支撑架六相匹配并且沿安装板的长度方向构成滑动导向配合,手推杆远离端盖一端设置有沿安装板长度方向布置的活动齿条一,所述安装板上还设置有支撑架七,支撑架七设置有两个并且沿安装板的宽度方向对称布置,支撑架七远离端盖布置,两支撑架七之间固定设置有引导杆一,活动齿条一活动穿设于引导杆一上并且沿平行于安装板的长度方向构成滑动导向配合,所述活动齿条一与支撑架七之间设置有复位弹簧二,复位弹簧二的一端与活动齿条一抵触、另一端与支撑架七抵触并且复位弹簧二的弹力始终推动活动齿条一靠近端盖运动;

所述的复位装置还包括用于对手推杆进行限位的限位机构,所述的限位机构包括与端盖固定连接的安装架四,安装架四上活动设置有触发块,触发块与安装架四沿平行于安装板的长度方向构成滑动导向配合,触发块的一端与屏蔽门相抵触并且抵触部位均设置有斜面三,斜面三与端盖之间的距离沿屏蔽门开启时的行进方向逐渐增大,触发块的另一端与安装架四之间设置有触发弹簧二,触发弹簧二的一端与安装架四抵触、另一端与触发块抵触并且触发弹簧二的弹力始终推动触发块朝向控制开口的外部运动,所述安装架四上设置有固定滑环二,固定滑环二内活动穿设有插销五,插销五与固定滑环二相匹配并沿平行于安装板的宽度方向构成滑动导向配合,插销五设置于手推杆与触发块之间,插销五靠近触发块一端设置有V型销头一,触发块上设置有与销头一相匹配的销槽一,插销五靠近手推杆一端设置有销头二,销头二与设置于手推杆上的销槽二构成插接配合,所述插销五的外部同轴设置有凸台三,插销五的外部套设有触发弹簧三,触发弹簧三的一端与凸台三抵触、另一端与固定滑环二抵触并且触发弹簧三的弹力始终推动插销五靠近触发块运动。

2.根据权利要求1所述的应用于艺术字画悬挂式贮藏设备,其特征在于:所述的悬挂装置包括用于将张贴板推出至展示口外部的抵推机构、用于对张贴板进行限位固定的锁定机构以及用于控制抵推机构、锁定机构自动触发的触发控制机构;

所述的抵推机构包括与端盖固定连接的矩形安装块并且安装块的长度方向平行于展示口的开口方向,安装块设置于展示口的下侧,安装块上端面开设有滑槽,滑槽内设置有滑块,滑块与滑槽相匹配并且沿安装块的长度方向构成滑动导向配合,滑块的上端面设置有支撑架一并且支撑架一朝向张贴板的中部位置延伸,支撑架一的延伸端设置有水平布置的支撑块,所述张贴板背面的中部位置设置有圆形固定块并且固定块的轴向平行于展示口的开口方向,固定块靠近支撑块一端开设有与支撑块相匹配且对应布置的固定槽;

所述滑块与滑槽靠近端盖一侧的内壁之间设置有抵推弹簧,抵推弹簧的一端与滑块固定连接、另一端与滑槽靠近端盖一侧的内壁固定连接并且抵推弹簧的弹力始终推动滑块沿着滑槽朝向展示口滑动;

安装板远离端盖一端设置有支撑架二,支撑架二设置有两个并且沿安装板的长度方向对称布置,两支撑架二之间转动设置有滚轮并且滚轮的轴向平行于安装板的宽度方向,滚轮与滑块之间设置绷带,绷带一端缠绕于滚轮上并且与滚轮的外圆面固定连接、另一端与滑块固定连接,触发控制机构用于对滚轮的转动进行约束。

3.根据权利要求1或2所述的应用于艺术字画悬挂式贮藏设备,其特征在于:所述的传动机构包括设置于安装板上的支撑架八、支撑架九以及安装架三,支撑架八设置有两个并且沿活动齿条一的行进方向对称布置,两支撑架八上转动设置有输入齿轮一,输入齿轮一与活动齿条一相啮合,支撑架九设置有两个并且沿活动齿条一的行进方向对称布置,两支撑架九之间转动设置有过渡齿轮,过渡齿轮与输入齿轮一相啮合,所述过渡齿轮同轴设置有顺时针单向传动的棘轮,安装架三设置有两个并且沿安装板的宽度方向对称布置,两安装架三之间固定设置有引导杆二,引导杆二上沿平行于安装板长度方向滑动设置有活动齿条二,活动齿条二设置于活动齿条一与滚轮之间,棘轮与活动齿条二相啮合,所述的传动机构还包括与滚轮同轴布置的输出齿轮,输出齿轮与活动齿条二相啮合,所述引导杆二的外部套设有缓冲弹簧一,缓冲弹簧一与安装架三固定连接并且处于自由状态。
