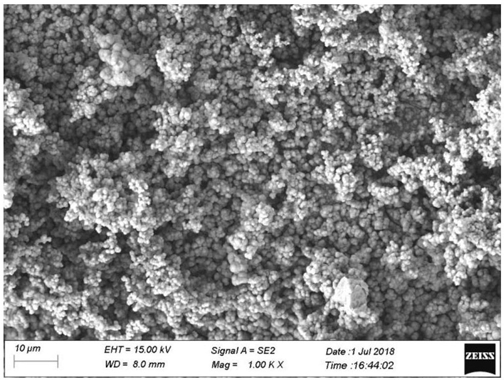

1.一种高效的Ni-S-B析氢电极，其特征在于：包括镍基体和沉积在所述镍基体表面的Ni-S-B镀层，所述Ni-S-B镀层包括以下重量百分含量的组分：Ni：40～85％，S：5～50％，B：

0.1～10％。

2.根据权利要求1所述的一种高效的Ni-S-B析氢电极，其特征在于：所述的Ni-S-B镀层包括以下重量百分含量的组分：Ni：50～85％，S：10～45％，B：1～5％。

3.根据权利要求2所述的一种高效的Ni-S-B析氢电极，其特征在于：所述的Ni-S-B镀层包括以下重量百分含量的组分：Ni：70％，S：25％，B：5％；或Ni：64％，S：33％，B：3％；或Ni：

60％，S：36％，B：4％。

4.根据权利要求1所述的一种高效的Ni-S-B析氢电极，其特征在于：所述的Ni-S-B镀层的厚度为10～40μm。

5.根据权利要求4所述的一种高效的Ni-S-B析氢电极，其特征在于：所述的Ni-S-B镀层的厚度为30μm或25μm或20μm。

6.一种如权利要求1所述的高效的Ni-S-B析氢电极的制备方法，其特征在于：包括以下步骤：(1)提供电镀水溶液，所述电镀水溶液包括以下浓度的组分：镍源80～160g/L，硫脲80～130g/L，硼源10～45g/L，络合剂60～100g/L，导电剂20～60g/L，糖精0.5～5.0g/L，磺基水杨酸5～30g/L；

(2)以镍基体为阴、阳极，阴、阳极间的距离为0.5～3.0cm，用所述步骤(1)得到的电镀水溶液进行电镀，得到Ni-S-B析氢电极。

7.根据权利要求6所述的一种高效的Ni-S-B析氢电极，其特征在于：所述步骤(2)中电镀过程中，电镀水溶液的温度为25～65℃，所述电镀的时间为40～100min。

8.根据权利要求6所述的一种高效的Ni-S-B析氢电极，其特征在于：所述步骤(2)中电镀的电流密度为2～6A/dm2。

9.根据权利要求6所述的一种高效的Ni-S-B析氢电极，其特征在于：所述步骤(1)中镍源包括水溶性镍盐中的一种或几种的混合物，所述步骤(1)中硼源包括可三甲胺硼烷、硼氢化钠和硼砂中的一种或几种的混合物，所述步骤(1)中络合剂包括Na3C6H5O7和/或(NH4)

3C6H5O7，所述步骤(1)中导电剂包括碱金属无机盐和/或可溶性铵盐。

10.一种如权利要求1所述的高效的Ni-S-B析氢电极在氯碱工业、电化学储氢中的应用。
