专利号: 2018113312527
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

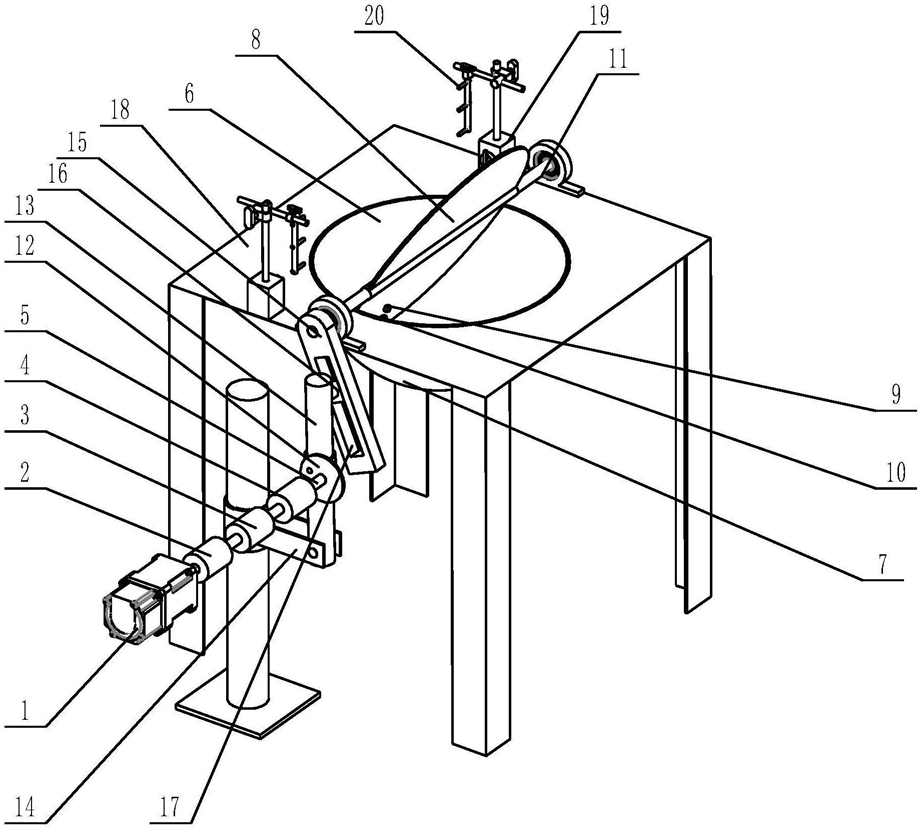

1.一种分段炒茶的控制方法,用于对茶叶加工设备进行分段控制,其特征在于:所述茶叶加工设备,包括机架(18)、高度检测装置、电机(1)、第一联轴器(2)、扭矩传感器(3)、第二联轴器(4)、传动轴(11)、炒锅(6)、电热丝(7)、炒板(8)、速度传感器(9)和温度传感器(10),所述电机(1)和炒锅(6)均固定在机架(18)上,所述电机(1)的输出轴(5)依次连接第一联轴器(2)、扭矩传感器(3)和第二联轴器(4),第二联轴器(4)的输出轴(5)通过曲柄摇杆机构连接传动轴(11),炒板(8)固定在传动轴(11)上,炒板(8)下半部分的形状为与炒锅(6)形状相配合半圆形,电机(1)运动时通过第一联轴器(2)、扭矩传感器(3)带动第二联轴器(4)的输出轴(5)转动,进而通过曲柄摇杆机构带动炒板(8)绕着传动轴(11)在炒锅(6)内往复摆动;

所述温度传感器(10)和速度传感器(9)固定在炒板(8)底部靠近炒锅(6)的位置,电热丝(7)均匀分布在炒锅(6)的锅底;所述高度检测装置包括万向磁力表座(19)和激光探头(20),万向磁力表座(19)安装在炒锅(6)旁的机架(18)上且设置有一对,每个万向磁力表座(19)上均安装有三个激光探头(20),两个万向磁力表座(19)上的三个激光探头(20)位置一一对应,相对两个激光探头(20)的相对方向为炒板(8)翻炒茶叶时茶叶的腾空方向,且三个激光探头(20)从上至下依次布置在万向磁力表座(19)上;激光探头从上至下依次为第一探头、第二探头和第三探头;

所述分段炒茶的控制方法包括如下步骤:

1)在茶叶加工设备的上安装有温度传感器,速度传感器,在电机输出轴安装有扭矩传感器;

2)开启电热丝,并通过温度传感器控制加热温度,使炒锅预热到t0℃,开启电机,通过速度传感器控制炒板转速到达ω0r/min;

3)茶叶试样放入茶叶加工设备中进行进行翻炒,同时利用速度传感器测量炒板速度,温度传感器测量茶叶温度,并且保持电热丝加热温度和电机转速稳定,茶叶中的水分受热蒸发,在恒定转速的作用下,茶叶每次腾空高度增加,茶叶高度稳定在第二探头和第三探头之间;

4)茶叶随着炒板旋转翻动,均匀受热失水,同时利用扭矩传感器测量茶叶失水量,进行实时监控;

5)通过扭矩传感器测得茶叶失水量到达预设值p0,同时叶质柔软,叶色暗绿,调整电热丝加热温度,通过温度传感器,使得炒锅内温度降为t1℃;调整电机转速,通过速度传感器,使得炒板转速提升到ω1r/min,茶叶中的水分进一步受热大量蒸发,在恒定电机转速的作用下,茶叶每次腾空高度增加,茶叶高度稳定在第一探头和第二探头之间;

6)茶叶在高转速的炒板带动下,茶叶的腾空时间增加,接触空气更加充分,透发热气;

7)茶汁粘着叶面,有粘手感,同时扭矩传感器测得失水量达到预设值p2时,调整电热丝加热温度,通过温度传感器,使得炒锅内温度降为t2℃;调整电机转速,通过速度传感器,使得炒板转速降到ω2r/min

8)茶叶此时比较柔软,在低温炒锅中,低速翻炒茶叶,使得茶叶卷缩,成形;扭矩传感器测得失水量达到预设值p3时,茶叶炒制完成。

2.根据权利要求1所述的一种分段炒茶的控制方法,其特征在于:所述炒锅(6)呈45度斜角固定在机架(18)上。

3.根据权利要求1所述的一种分段炒茶的控制方法,其特征在于:所述炒板(8)的半圆形的下半部分边缘与炒锅(6)的内壁贴合。

4.根据权利要求1所述的一种分段炒茶的控制方法,其特征在于:所述炒板(8)通过螺栓固定在传动轴(11)上,传动轴(11)通过两端的轴承安装在机架(18)上。
