专利号: 201811332116X
申请人: 安康学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

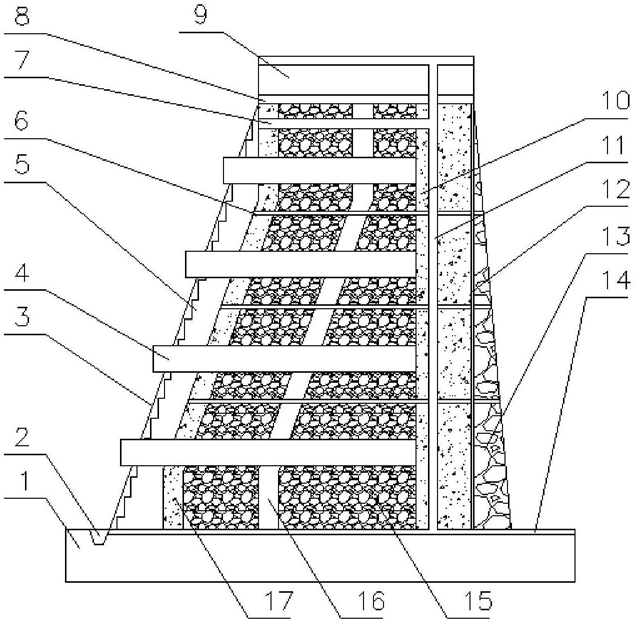

1.一种土木工程施工挡土墙,包括基体(1),其特征在于,所述基体(1)上方设置有支承体(15),所述支承体(15)包括与基体(1)固定的钢筋骨架和灌注体,所述钢筋骨架包括通过绑扎固定的多个笼体一(4)和多个笼体二(16),所述笼体一(4)和笼体二(16)横纵交错布置;所述支承体(15)的顶部设置有防水层一(8),所述防水层一(8)的上层设置有顶部压石(9),所述顶部压石(9)上方设置有用于固液分离的隔离层,所述隔离层上方铺设用于种植植物的土层;所述顶部压石(9)和基体(1)的上表面均开设有引流槽(14),两个引流槽(14)之间用导流管(11)连通,所述导流管(11)埋设在里层(10)内,所述里层(10)设置在支承体(15)右侧,所述里层(10)内设置有第一钢筋网片,所述第一钢筋网片与笼体一(4)的右端紧固;所述里层(10)的右侧设置有防水层二(12),所述防水层二(12)的右侧设置有开放式排水层(13);所述支承体(15)左侧设置有面层(17),所述面层(17)内设置有第二钢筋网片,所述第二钢筋网片与笼体一(4)的左侧紧固;所述面层(17)和开放式排水层(13)之间埋设有多个渗水引流用管(6),所述面层(17)的左侧设置有用于步行的台阶(5)和多个加强用斜肋(3);所述基体(1)开设有排水渠(2),所述排水渠(2)与基体(1)上的引流槽(14)连通;所述面层(17)内埋设有溢流管(7),所述溢流管(7)与导流管(11)连通;所述灌注体是砂石和水泥的混合体。

2.如权利要求1所述的一种土木工程施工挡土墙,其特征在于,所述面层(17)用块石砌成。

3.如权利要求1所述的一种土木工程施工挡土墙,其特征在于,所述面层(17)用混凝土砌成。

4.如权利要求1所述的一种土木工程施工挡土墙,其特征在于,所述里层(10)是混凝土。
