专利号: 2018113361576
申请人: 福建旭辰信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

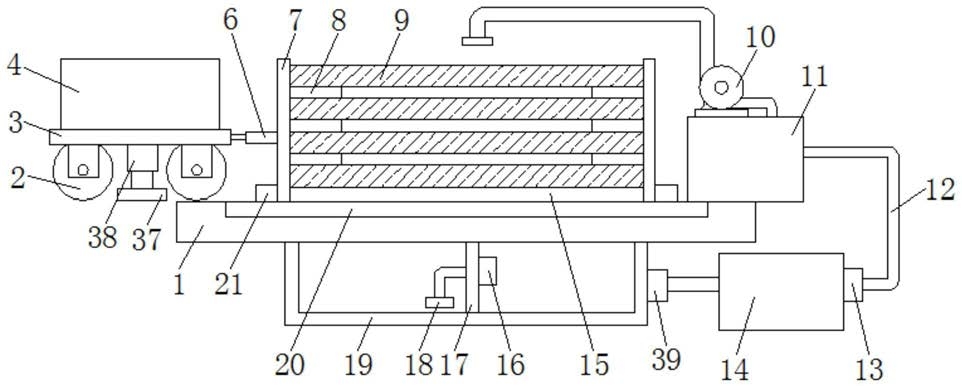

1.预制钢筋砼空心模板的建筑辅助装置,包括基座(1),其特征在于:所述基座(1)上表面的两侧均固定安装有滑轨(20),所述滑轨(20)的上侧设置有支撑板(15),所述支撑板(15)的两端均固定安装有固定板(7),且两个固定板(7)之间设置有模板本体(9),所述模板本体(9)两两之间均设置有插杆(8),所述固定板(7)的外表面开设有等距离分布的插孔(22),所述插杆(8)穿过插孔(22)且延伸至模板本体(9)之间,所述基座(1)的底部固定安装有蓄水槽(19),所述蓄水槽(19)的内部固定安装有隔板(17),所述隔板(17)的右侧固定安装有第一水泵(16),所述第一水泵(16)进水口处设置的输水管(12)穿过隔板(17)且延伸至隔板(17)的左侧,所述输水管(12)位于隔板(17)左侧的一端固定安装有过滤嘴(18),所述蓄水槽(19)的右侧板上固定安装有第二水泵(39),所述蓄水槽(19)的右侧设置有净水箱(14),所述第二水泵(39)通过其出水口处设置的输水管(12)与净水箱(14)连通,所述基座(1)上表面的右侧固定安装有蓄水箱(11),所述净水箱(14)的右侧板上固定安装有第三水泵(13),所述净水箱(14)的内部固定安装有过滤器(24),所述过滤器(24)的右侧设置有第一过滤棉(25),所述第一过滤棉(25)的右侧设置有第二过滤棉(26),所述第二过滤棉(26)的右侧设置有净水器(27),所述第三水泵(13)出水口处设置的输水管(12)向上折弯且与蓄水箱(11)连通,所述蓄水箱(11)的顶部固定安装有第四水泵(10),所述第四水泵(10)出水口处设置的输水管(12)向上折弯且延伸至模板本体(9)的上侧,所述基座(1)上表面的两侧均固定安装有限位块(21),所述固定板(7)的外表面固定安装有拉板(6),所述支撑板(15)的底部固定安装有万向轮(23),所述固定板(7)的左侧设置有支撑架(3),所述支撑架(3)通过拉板(6)与固定板(7)固定连接,所述支撑架(3)下表面的两侧均固定安装有电动推杆(38),所述电动推杆(38)的底部固定安装有吸盘(37),所述电动推杆(38)的两侧均设置有车轮(2),所述支撑架(3)的顶部固定安装有控制箱(5),所述控制箱(5)的两侧均固定安装有定位板(4),所述控制箱(5)顶部的一侧固定安装有伺服电机(36),所述伺服电机(36)通过其一端设置的转轴传动连接有主动轮(40),所述主动轮(40)的右侧设置有从动轮(42),所述主动轮(40)与从动轮(42)之间通过皮带(41)传动连接,所述主动轮(40)的一侧设置有卷筒(28),所述卷筒(28)的外表面缠绕有钢丝绳(29),所述控制箱(5)顶部的两侧设置的结构相同。

2.根据权利要求1所述的预制钢筋砼空心模板的建筑辅助装置,其特征在于:所述定位板(4)的左侧固定安装有滚筒(30),所述定位板(4)外表面的两侧均固定安装有支撑杆(31),所述支撑杆(31)的内侧固定安装有定滑轮(35)。

3.根据权利要求2所述的预制钢筋砼空心模板的建筑辅助装置,其特征在于:所述支撑杆(31)远离定位板(4)的一端固定安装有连接筒(33),所述钢丝绳(29)依次穿过滚筒(30)和定滑轮(35)且与连接筒(33)固定连接。

4.根据权利要求3所述的预制钢筋砼空心模板的建筑辅助装置,其特征在于:所述连接筒(33)相互靠近的一端固定安装有矩形夹板(32),所述连接筒(33)远离矩形夹板(32)的一侧固定安装有第一弹簧(34),所 述第一弹簧(34)远离连接筒(33)的一端与支撑杆(31)固定连接。

5.根据权利要求4所述的预制钢筋砼空心模板的建筑辅助装置,其特征在于:所述支撑架(3)上表面的两侧均开设有第一滑槽(47),且两个第一滑槽(47)分别位于两个定位板(4)的外侧,所述支撑架(3)上表面的两侧均设置有第一固定块(43),所述第一滑槽(47)通过其内部设置的第一滑块与第一固定块(43)滑动连接,所述定位板(4)外表面的底部固定安装有缓冲板(50),所述缓冲板(50)的外表面开设有第二滑槽(45),所述缓冲板(50)的外侧设置有第二固定块(44),所述第二滑槽(45)通过其内部设置的第二滑块与第二固定块(44)滑动连接,所述支撑杆(31)的底部固定安装有第三固定块(51),所述第一固定块(43)与第二固定块(44)之间设置有第一缓冲杆(46),所述第一缓冲杆(46)的两端均通过转轴分别与第一固定块(43)和第二固定块(44)铰接,所述第二固定块(44)与第三固定块(51)之间设置有第二缓冲杆(49),所述第二缓冲杆(49)的两端均通过转轴分别与第二固定块(44)和第三固定块(51)铰接,所述支撑架(3)的两端均固定安装有定位块(48),所述第一缓冲杆(46)和第二缓冲杆(49)之间固定安装有第二弹簧(52)。
