专利号: 2018113364216
申请人: 乐清市天美贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种便于书画艺术选择性提取的贮藏方法,其步骤在于:

(一)书画艺术悬挂保存阶段;

S1:将书画艺术装裱于张贴板一/张贴板二上并且将张贴板一/张贴板二吊挂于贮藏箱顶部的悬挂机构上;

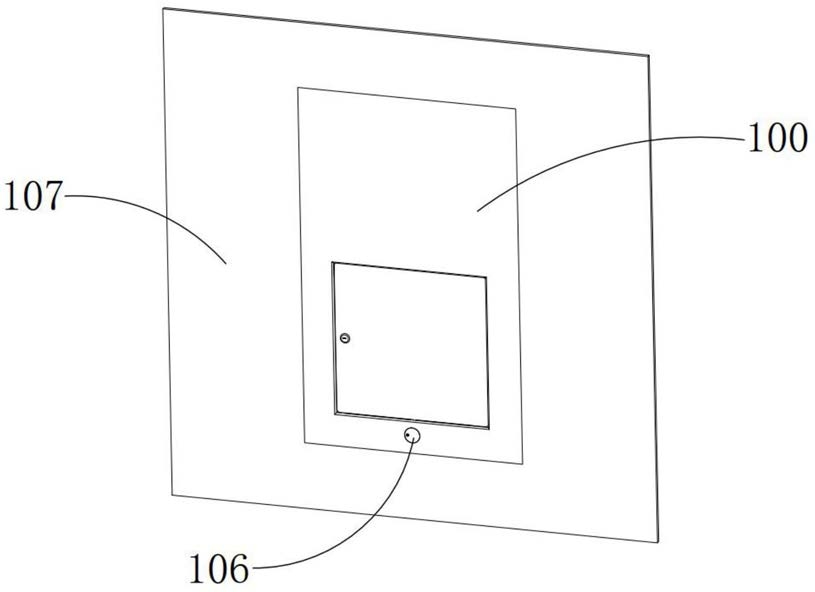

贮藏箱包括呈矩形竖直并且开口向后的箱本体,箱本体的开口处设置有与其可拆卸连接配合的后盖,箱本体的前端面下侧设置有敞口,敞口上设置有与其匹配并且活动布置的封门,箱本体内部活动设置有用于装裱书画艺术的张贴板、用于对张贴板进行吊挂的悬挂机构,张贴板包括张贴板一与张贴板二,封门设置成可相互切换的封堵状态与敞开状态,封门与箱本体沿竖直方向构成滑动导向配合;

所述的悬挂机构包括与箱本体顶部固定连接的固定顶板,固定顶板上连接设置有竖直向下布置的悬挂杆并且悬挂杆竖直布置,悬挂杆有两个并且前后对称布置,悬挂杆的下端设置有悬挂块并且悬挂块的上下两端均设置成尖锐状,所述张贴板的背面中部位置设置有固定块,固定块背离张贴板一端面设置有安装凸起,安装凸起设置有两个并且沿平行于敞口的开口方向左右对称布置,安装凸起相互靠近一端面水平设置有导杆一并且导杆一的轴向平行于敞口所在的平面,导杆一上套设有限位块,限位块与导杆一相匹配并且沿导杆一的轴向构成滑动导向配合,对称布置的两限位块相互靠近一端面相互抵触并且该端面设置成与悬挂块相匹配的尖锐状,两限位块挂设于悬挂块上,所述限位块与安装凸起之间设置有限位弹簧,限位弹簧的一端与限位块抵触、另一端与安装凸起抵触并且限位弹簧的弹力始终由安装凸起指向限位块;

悬挂机构在工作过程中,用户将书画艺术装裱于张贴板一与张贴板二上,将张贴板一/张贴板二背面的限位块挂置于悬挂块的上端尖锐部,对装裱完成的书画艺术进行悬挂保存,并且张贴板一与张贴板二之间留有安全间隙;

(二)自选夹紧阶段;

S2:当需要取出张贴板一/张贴板二上的书画艺术进行展览时,自选控制机构控制自选夹紧机构对张贴板一/张贴板二进行夹紧;

所述的自选夹紧机构设置于张贴板顶部,自选夹紧机构设置有两组并且左右对称布置,所述的自选夹紧机构包括安装架一,安装架一上设置有平行于敞口开口方向的导杆二,导杆二滑动套设有用于夹紧张贴板一的夹紧组件一、用于夹紧张贴板二的夹紧组件二,夹紧组件一包括滑动套设于导杆二上的夹紧块一、夹紧块二,夹紧块一与夹紧块二位于张贴板一的异侧,夹紧组件二包括滑动套设于导杆二上的夹块三、夹块四,夹块三、夹块四位于张贴板二的异侧,夹紧组件一设置成相互切换的夹紧状态与分离状态,夹紧组件二设置成相互切换的夹紧状态与分离状态,并且夹紧组件一与夹紧组件二交替对对应布置的张贴板进行夹紧,当夹紧组件一处于夹紧状态时,夹紧组件二处于分离状态;当夹紧组件二处于夹紧状态时,夹紧组件一处于分离状态,初始状态下,夹紧组件一处于夹紧状态并且夹紧组件二处于分离状态;

所述的安装架一上转动设置有平行于导杆二轴向布置的丝杆,丝杆沿其长度方向设置成等距的四段,夹紧块一与丝杆第一段构成螺纹连接配合、夹紧块二与丝杆第二段构成螺纹连接配合、夹紧块三与丝杆第三段构成螺纹连接配合、夹紧块四与丝杆第四段构成螺纹连接配合,其中丝杆的第一段与第二段螺旋方向方相反、第三段与第四段螺旋方向相反,并且丝杆的第一段与第四段螺旋方向相同,所述丝杆的中部位置套接有用以控制丝杆转动的从动齿轮;

自选夹紧机构在工作过程中,初始状态下,夹紧组件一处于夹紧状态并且夹紧组件二处于分离状态,夹紧组件一对张贴板一进行夹紧;当需要将张贴板二取出时,自选控制机构将夹紧组件一切换至分离状态,夹紧组件二切换至夹紧状态,夹紧组件二对张贴板二夹紧;

(三)书画艺术提取阶段;

S3:下落装置驱动自选夹紧机构与其夹紧的张贴板一/张贴板二同步向下运动,并且使张贴板一/张贴板二与悬挂机构自动脱离,当自选夹紧机构与其夹紧的张贴板一/张贴板二运动到敞口处时,用户将张贴板一/张贴板二由敞口取出,完成对书画艺术的自主选择性取出;

所述的下落装置包括用于驱动自选夹紧机构整体向下运动的升降机构、用于将夹紧组件一对张贴板一的夹紧进行解除的脱离机构、用于接受向下运动的张贴板一/张贴板二的承托机构,脱离机构设置有两组并且与两夹紧组件一对应布置,承托机构设置于箱本体的底部;

所述的升降机构包括与箱本体底部固定连接的固定底板,固定底板与箱本体顶部之间设置有立杆并且立杆的轴向竖直布置,立杆设置有两个并且沿敞口的开口方向左右对称布置,立杆上套设有滑套,滑套与立杆相匹配并且沿竖直方向构成滑动导向配合,滑套与安装架一固定连接,滑套与封门所在的平面之间设置有矩形安装板,安装板的长度方向竖直布置并且安装板垂直于张贴板,所述滑套的外部设置有导杆三,导杆三设置有多个并且沿滑套的长度方向阵列布置,安装板套设置于导杆三上并且两者沿平行于敞口开口方向构成滑动导向配合,所述滑套与安装板之间设置有复位弹簧,复位弹簧设置有多个并且与导杆三交错布置,复位弹簧的轴向平行于导杆三的轴向并且处于自由状态;

所述安装板背离滑套一侧面设置有与其匹配并且竖直布置的齿条一,齿条一的齿顶与安装板的内侧面齐平布置,所述齿条一与封门之间设置有与箱本体固定连接的安装架二,安装架二上转动设置有平行于敞口开口方向的转轴一,转轴一上沿其轴向滑动套设有与其键连接配合的过渡齿轮,过渡齿轮与齿条一相啮合,所述封门靠近齿条一的侧面设置有与其匹配并且竖直布置的齿条二,齿条二的齿顶与封门的内侧面齐平布置,齿条二与过渡齿轮相啮合;

下落装置在工作过程中,用户将封门打开并且沿竖直方向向上推动开启,在此过程中,齿条二将同步向上运动,齿条二将驱动过渡齿轮绕自身轴线顺时针转动,过渡齿轮将驱动齿条一竖直向下运动,齿条一将带动安装板同步向下运动,安装板将带动滑套沿着立杆竖直向下滑动,滑套将带动安装架一向下运动,夹紧组件一/夹紧组件二竖直向下运动,使对应的张贴板下落至敞口开口处;

在取出张贴板一的过程中,当张贴板一下落至敞口开口处时,由脱离机构将夹紧组件一撤销对张贴板一的夹紧,由敞口取出张贴板一;在取出张贴板二的过程中,在升降机构运行之前,自选控制机构将夹紧组件二切换至夹紧状态并且将夹紧组件一切换至分离状态,而后,升降机构将张贴板二下落至敞口的开口处,此时,自选控制机构撤销对夹紧组件二的控制,夹紧组件二自动复位解除对张贴板二的夹紧,由敞口取出张贴板二。
