专利号: 2018113364396
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

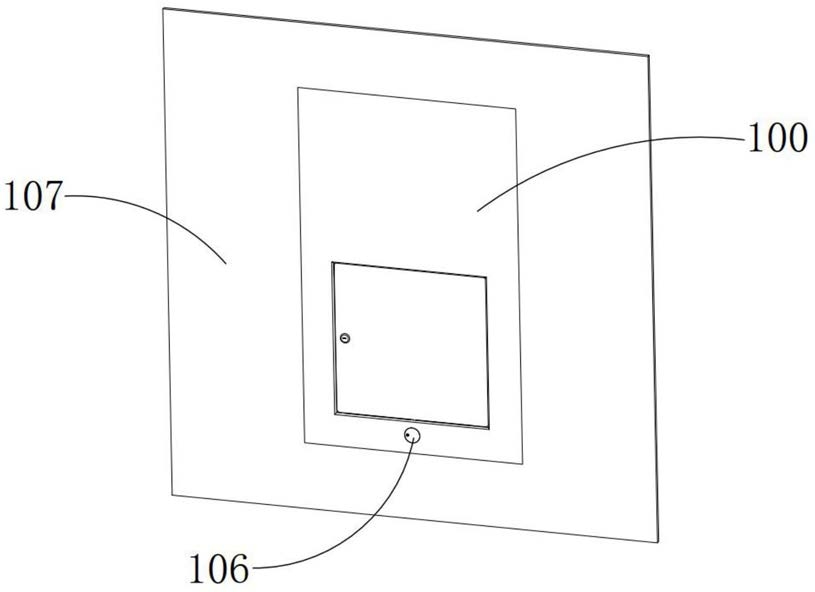

1.应用于书画艺术保存、自选提取一体式贮藏设备,其特征在于:其包括用于保存书画艺术的贮藏箱,贮藏箱包括呈矩形竖直并且开口向后的箱本体,箱本体的开口处设置有与其可拆卸连接配合的后盖,箱本体的前端面下侧设置有矩形敞口,敞口上设置有与其匹配并且活动布置的封门,箱本体内部活动设置有用于装裱书画艺术的张贴板、用于对张贴板进行吊挂的悬挂机构,张贴板包括张贴板一与张贴板二,箱本体内部还设置有用于对张贴板一、张贴板二进行交替夹紧的自选夹紧机构、用于将自选夹紧机构与其夹紧的张贴板进行同步下拉至敞口处的下落装置以及用于控制自选夹紧机构对张贴板一/张贴板二进行夹紧的自选控制机构,所述的封门设置成可相互切换的封堵状态与敞开状态,所述封门与箱本体沿竖直方向构成滑动导向配合,所述封门一侧与箱本体之间设置有用于锁紧固定两者的门锁一,所述箱本体的外部设置于与其匹配的矩形封面板并且封面板与箱本体的前端面齐平布置;

所述的下落装置包括用于驱动自选夹紧机构整体向下运动的升降机构、用于将夹紧组件一对张贴板一的夹紧进行解除的脱离机构、用于接受向下运动的张贴板一/张贴板二的承托机构,脱离机构设置有两组并且与两夹紧组件一对应布置,承托机构设置于箱本体的底部;

所述的升降机构包括与箱本体底部固定连接的固定底板,固定底板与箱本体顶部之间设置有立杆并且立杆的轴向竖直布置,立杆设置有两个并且沿敞口的开口方向左右对称布置,立杆上套设有滑套,滑套与立杆相匹配并且沿竖直方向构成滑动导向配合,滑套与自选夹紧机构固定连接,滑套与封门所在的平面之间设置有矩形安装板,安装板的长度方向竖直布置并且安装板垂直于张贴板所述滑套的外部设置有导杆三,导杆三设置有多个并且沿滑套的长度方向阵列布置,安装板套设置于导杆三上并且两者沿平行于敞口开口方向构成滑动导向配合,所述滑套与安装板之间设置有复位弹簧,复位弹簧设置有多个并且与导杆三交错布置,复位弹簧的轴向平行于导杆三的轴向并且处于自由状态,所述安装板背离滑套一侧面设置有与其匹配并且竖直布置的齿条一,齿条一的齿顶与安装板的内侧面齐平布置,所述齿条一与封门之间设置有与箱本体固定连接的安装架二,安装架二上转动设置有平行于敞口开口方向的转轴一,转轴一上沿其轴向滑动套设有与其键连接配合的过渡齿轮,过渡齿轮与齿条一相啮合,所述封门靠近齿条一的侧面设置有与其匹配并且竖直布置的齿条二,齿条二的齿顶与封门的内侧面齐平布置,齿条二与过渡齿轮相啮合;

所述的脱离机构包括转动设置于安装架二上的转轴二,转轴二的轴向平行于转轴一的轴向并且转轴二位于转轴一的下方,转轴二上同轴设置有触发齿轮并且触发齿轮与过渡齿轮相啮合,转轴二上还同轴设置有半齿轮并且半齿轮与从动齿轮相对应布置;

所述的承托机构包括设置于两立杆之间的矩形浮动块,浮动块沿竖直方向活动套设于立杆上,浮动块沿长度方向的一端与固定底板之间设置有导向组件,所述的导向组件包括与浮动块固定连接的凸耳、竖直设置于固定底板上的滑杆,凸耳活动套设于滑杆上,凸耳与滑杆相匹配并且沿竖直方向构成滑动导向配合,所述浮动块与固定底板之间设置有缓冲弹簧,缓冲弹簧设置有多个并且沿平行于敞口的开口方向左右对称布置,缓冲弹簧的一端与浮动块抵触、另一端与固定底板抵触并且缓冲弹簧的弹力始终由固定底板指向浮动块,所述浮动块的上端面嵌设有与其匹配的矩形承托块,承托块上端面设置有与张贴板相匹配的卡槽,卡槽包括卡槽一与卡槽二,卡槽一与张贴板一对应布置,卡槽二与张贴板二对应布置;

所述的承托块与浮动块之间设置有滑动组件,滑动组件设置有两个并且分别位于承托块沿长度方向的一端,滑动组件包括设置于承托块沿长度方向一端的引导块、设置于浮动块上并且与引导块相匹配的引导槽,引导块与引导槽沿平行于敞口开口方向构成滑动导向配合,所述浮动块上转动设置平行于敞口开口方向布置的螺纹杆,螺纹杆与承托块之间构成螺纹连接配合,所述箱本体上开设有与螺纹杆对应布置的辅助门,辅助门与箱本体之间设置有用于锁紧两者的门锁二。

2.根据权利要求1所述的应用于书画艺术保存、自选提取一体式贮藏设备,其特征在于:所述的自选夹紧机构设置于张贴板顶部,自选夹紧机构设置有两组并且左右对称布置,所述的自选夹紧机构包括与滑套固定连接的安装架一,安装架一上设置有平行于敞口开口方向的导杆二,导杆二滑动套设有用于夹紧张贴板一的夹紧组件一、用于夹紧张贴板二的夹紧组件二,夹紧组件一包括沿导杆二的轴向滑动套设于导杆二上的夹紧块一、夹紧块二,夹紧块一与夹紧块二位于张贴板一的异侧,夹紧组件二包括沿导杆二的轴向滑动套设于导杆二上的夹块三、夹块四,夹块三、夹块四位于张贴板二的异侧,夹紧组件一、夹紧组件二均设置成可相互切换的夹紧状态与分离状态,并且夹紧组件一与夹紧组件二交替对对应布置的张贴板进行夹紧,初始状态下,夹紧组件一处于夹紧状态并且夹紧组件二处于分离状态。

3.根据权利要求2所述的应用于书画艺术保存、自选提取一体式贮藏设备,其特征在于:所述的安装架一上转动设置有平行于导杆二轴向布置的丝杆,丝杆沿其长度方向设置成等距的四段,夹紧块一与丝杆第一段构成螺纹连接配合、夹紧块二与丝杆第二段构成螺纹连接配合、夹紧块三与丝杆第三段构成螺纹连接配合、夹紧块四与丝杆第四段构成螺纹连接配合,其中丝杆的第一段与第二段螺旋方向方相反、第三段与第四段螺旋方向相反,并且丝杆的第一段与第四段螺旋方向相同,所述丝杆的中部位置同轴套设有控制丝杆转动的从动齿轮。

4.根据权利要求1至3中任意一项所述的应用于书画艺术保存、自选提取一体式贮藏设备,其特征在于:所述的自选夹紧机构包括设置于安装架一上的支撑架一、支撑架二,所述的支撑架一上转动设置有主动齿轮并且主动齿轮的轴向平行从动齿轮的轴向,主动齿轮与从动齿轮相啮合,所述支撑架二上转动设置有锥齿轮一并且锥齿轮的轴向平行于箱本体的宽度方向,所述主动齿轮同轴设置有锥齿轮二并且锥齿轮二与锥齿轮相啮合,锥齿轮一背离其齿面一端面的偏心位置与安装板之间设置有连杆,连杆的一端与锥齿轮一背离其齿面一端面的偏心位置为转动连接配合并且其轴向平行于箱本体的宽度方向,连杆的另一端与安装板之间为转动连接配合并且其轴向平行于箱本体的宽度方向。
