1.一种含仲氨基团的有机硅纤维膜的制备方法，其特征在于，包括以下步骤：（1）将一定量正硅酸四乙酯和二(3-三甲氧基甲硅烷基丙基)胺溶解于乙醇中，然后在剧烈搅拌情况下，加入无机酸的水溶液，常温下以300 800 r/min搅拌0.5-2 h，再将溶液加~热到50 100 ℃继续搅拌2 4 h，得到含有仲氨基团的溶胶-凝胶溶液；

~ ~

其中，所述正硅酸四乙酯、二(3-三甲氧基甲硅烷基丙基)胺、乙醇、水、无机酸的摩尔比为100:100 500:200 400:200:1 2；

~ ~ ~

（2）利用静电纺丝装置，对步骤（1）得到的含有仲氨基团的溶胶-凝胶溶液进行静电纺丝，用铝箔接收丝纤维，连续纺丝0.5 2 h后停机，收集到一层纤维膜；

~

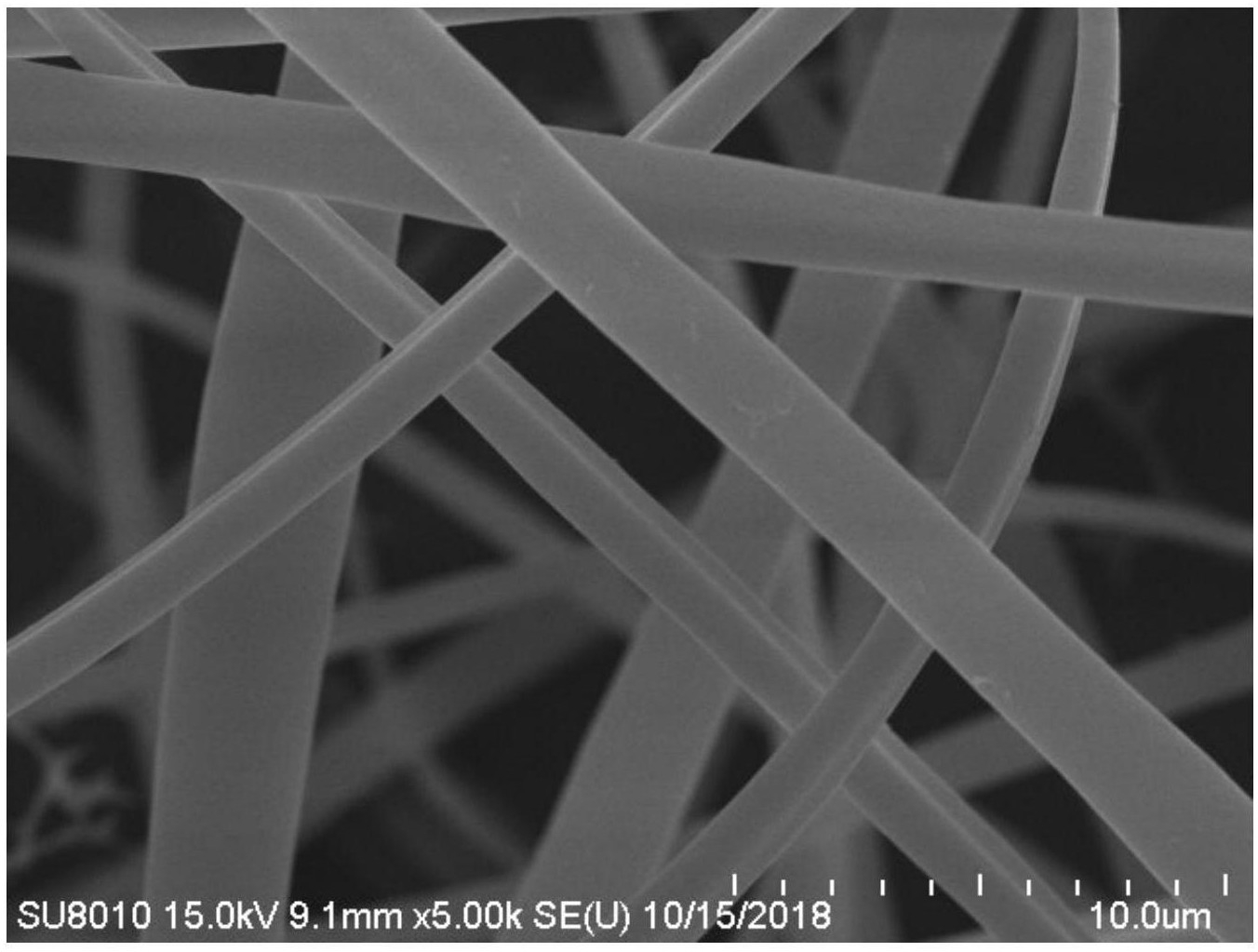

（3）将步骤（2）收集的纤维膜于室温下静置12 24 h，再放入150 200 ℃ 烘箱内干热处~ ~理2 4h，再从铝箔表面揭下即得含仲氨基团的有机硅纤维膜。

~

2.根据权利要求1所述的一种含仲氨基团的有机硅纤维膜的制备方法，其特征在于，步骤（2）中，所述静电纺丝参数设置如下：电压为15 30 kV；溶液供给速率为5 16 μL/min；接~ ~收距离为10 20 cm；喷丝头孔径为0.7 mm；环境温度控制在20 25℃，相对湿度控制在50%~ ~ ~

60%。

3.根据权利要求1或2所述的一种含仲氨基团的有机硅纤维膜的制备方法，其特征在于，步骤（1）中，所述无机酸为HCl、H2SO4或HNO3中的一种。

4.根据权利要求3所述的一种含仲氨基团的有机硅纤维膜的制备方法，其特征在于，步骤（1）中，所述无机酸为HCl。

5.根据权利要求1或2所述的一种含仲氨基团的有机硅纤维膜的制备方法，其特征在于，步骤（1）中，所述正硅酸四乙酯、二(3-三甲氧基甲硅烷基丙基)胺、乙醇、水、HCl的摩尔比为100:100:200:200:1。

6.权利要求1至5任一项所述的制备方法制得的含仲氨基团的有机硅纤维膜在阴离子染料废水处理中的应用。
