专利号: 2018113408021
申请人: 周睿萱
专利类型:发明专利
专利状态:授权未缴费
专利领域: 光学
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

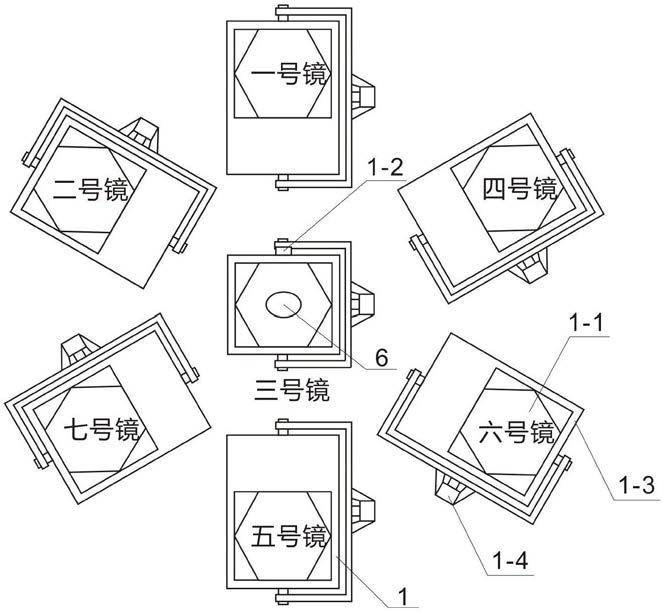

1.一种反射式望远镜,其特征在于:它包括多个分镜体(1),多个分镜体(1)之间并列设置,每个分镜体(1)包括第一物镜(1-1)、第一接收器(1-2)、第一镜筒(1-3)和第一转向机构(1-4),第一镜筒(1-3)设置第一转向机构(1-4)上,第一镜筒(1-3)在第一转向机构(1-4)的带动下作出转动动作,第一物镜(1-1)和第一接收器(1-2)均设置在第一镜筒(1-3)上,第一接收器(1-2)与第一物镜(1-1)相配合设置,多个第一物镜(1-1)的观测目标均为同一观测目标,当多个第一物镜(1-1)拼接形成一个第一大物镜(7)时,每个第一物镜(1-1)的所在角度为第一观测角度,当每个第一物镜(1-1)设置在其对应的第一镜筒(1-3)上且再次处于第一观测角度时,该第一物镜(1-1)通过第一接收器(1-2)接收的图像信息为第一部分图像信息,多个第一部分图像信息形成观测目标的完整图像信息,观测时,每个分镜体(1)的第一物镜(1-1)以第一观测角度对准观测目标。

2.根据权利要求1所述的一种反射式望远镜,其特征在于:当多个第一物镜(1-1)拼接形成一个第一大物镜(7)时,相邻的第一物镜(1-1)之间形成有第一重叠区域。

3.一种反射式望远镜,其特征在于:它包括第二转向机构(9)和多个定镜体(8),每个定镜体(8)包括第二物镜(8-1)、第二接收器(8-2)和第二镜筒(8-3),第二物镜(8-1)和第二接收器(8-2)均设置在第二镜筒(8-3)上,第二接收器(8-2)与第二物镜(8-1)相配合设置,多个第二镜筒(8-3)均设置在第二转向机构(9)上,多个第二镜筒(8-3)在第二转向机构(9)的带动下作出同步转动动作,多个第二物镜(8-1)的观测目标均为同一观测目标,当多个第二物镜(8-1)拼接形成一个第二大物镜(15)时,每个第二物镜(8-1)的所在角度为第二观测角度,当每个第二物镜(8-1)设置在其对应的第二镜筒(8-3)上且再次处于第二观测角度时,该第二物镜(8-1)通过其对应的第二接收器(8-2)接收的图像信息为第二部分图像信息,多个第二部分图像信息形成观测目标的完整图像信息,观测时,每个定镜体(8)的第二物镜(8-1)以第二观测角度对准观测目标。

4.根据权利要求3所述的一种反射式望远镜,其特征在于:相邻的两个第二部分图像信息之间形成有第二重叠区域。

5.根据权利要求3或4所述的一种反射式望远镜,其特征在于:它还包括同步式中心镜体(10),同步式中心镜体(10)包括第三物镜(10-1)、第三接收器(10-2)和第三镜筒(10-3),第三物镜(10-1)和第三接收器(10-2)均设置在第三镜筒(10-3)上,第三接收器(10-2)与第三物镜(10-1)相配合设置,第三镜筒(10-3)和多个第二镜筒(8-3)均设置在第二转向机构(9)上,多个第二镜筒(8-3)均布在第三镜筒(10-3)的周围,第三镜筒(10-3)和多个第二镜筒(8-3)在第二转向机构(9)的带动下作出同步转动动作,第三物镜(10-1)和多个第二物镜(8-1)的观测目标均为同一观测目标,当第三物镜(10-1)和多个第二物镜(8-1)拼接形成一个第二大物镜(15)时,第三物镜(10-1)的所在角度为第三观测角度,当第三物镜(10-1)设置在其对应的第三镜筒(10-3)上且再次处于第三观测角度时,该第三物镜(10-1)通过其对应的第三接收器(10-2)接收的图像信息为中心图像信息,中心图像信息和多个第二部分图像信息形成观测目标的完整图像信息,观测时,每个定镜体(8)的第二物镜(8-1)以第二观测角度对准观测目标,同步式中心镜体(10)的第三物镜(10-1)以第三观测角度对准观测目标。

6.根据权利要求5所述的一种反射式望远镜,其特征在于:中心图像信息与其相接触的第二部分图像信息之间形成有第三重叠区域。

7.一种反射式望远镜,其特征在于:它包括多个动镜体(13),多个动镜体(13)并列设置,每个动镜体(13)包括第四物镜(13-1)、第四接收器(13-2)、第四镜筒(13-3)和第四转向机构(13-4),第四物镜(13-1)和第四接收器(13-2)均设置在第四镜筒(13-3)上,第四接收器(13-2)与第四物镜(13-1)相配合设置,第四镜筒(13-3)设置在第四转向机构(13-4)上,第四镜筒(13-3)在第四转向机构(13-4)的带动下作出转动动作,多个第四物镜(13-1)的观测目标均为同一观测目标,当多个第四物镜(13-1)拼接形成一个第三大物镜(16)时,每个第四物镜(13-1)的所在角度为第四观测角度,当每个第四物镜(13-1)设置在其对应的第四镜筒(13-3)上且再次处于第四观测角度时,该第四物镜(13-1)通过其对应的第四接收器(13-2)接收的图像信息为第三部分图像信息,多个第三部分图像信息形成观测目标的完整图像信息,观测时,每个动镜体(13)的第四物镜(13-1)以第四观测角度对准观测目标。

8.根据权利要求7所述的一种反射式望远镜,其特征在于:相邻的两个第三部分图像信息之间形成有第四重叠区域。
