1.一种环己酮的制备方法，其特征在于：包括，以环己烷为反应底物，并加入氧化剂，使用CuCr LDH/RGO复合材料作为催化剂，催化氧化制备环己酮；

2+ 3+ X+ n‑

所述CuCr LDH/RGO复合材料，其二维结构为[Cu (1‑X)Cr (X) (OH)2]  (A )X/n mH2O，其n‑

中，A 代表层间的硝酸根离子、氯离子和溴离子；

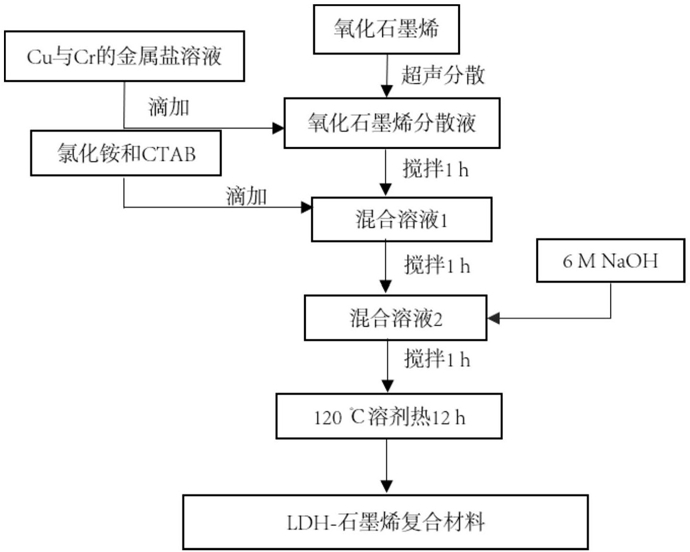

CuCr LDH/RGO复合材料的制备方法包括，将氧化石墨烯分散于溶剂中；

将硝酸铜及硝酸铬溶于溶剂中，滴加入氧化石墨烯中；

加入氯化铵、十六烷基三甲基溴化铵，搅拌均匀，调节pH，在水热釜中进行反应，其中，所述反应，温度为120℃，反应时间为12h～24h；

所述氧化剂包括过氧化氢，过氧化氢与环己烷摩尔比为5～6：1，所述催化氧化制备环己酮的反应温度为70 80℃，反应时间为8 10h。

~ ~

2.如权利要求1所述的环己酮的制备方法，其特征在于：所述将氧化石墨烯分散于溶剂中，其中，所述溶剂包括水和/或乙醇，以质量份数计，所述氧化石墨烯的添加量为1.21～

4.84份，所述溶剂的添加量为30～40份。

3.如权利要求2所述的环己酮的制备方法，其特征在于：所述溶剂包括水和乙醇，所述水与乙醇的体积比为1：1。

4.如权利要求1～3任一所述的环己酮的制备方法，其特征在于：所述将硝酸铜及硝酸铬溶于溶剂中，以质量份数计，所述硝酸铜含量为0.09～0.15份，所述硝酸铬含量为0.59～

0.73份，所述溶剂的含量为30～40份，所述硝酸铜与硝酸铬的质量比为1：4.8～7。

5.如权利要求4所述的环己酮的制备方法，其特征在于：以质量份数计，所述氯化铵的含量为0.11～1.07份，所述十六烷基三甲基溴化铵的含量为0.05份。

6.如权利要求1～3、5中任一所述的环己酮的制备方法，其特征在于：所述pH值为7～

11。
