专利号: 2018113455145
申请人: 林阿成
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

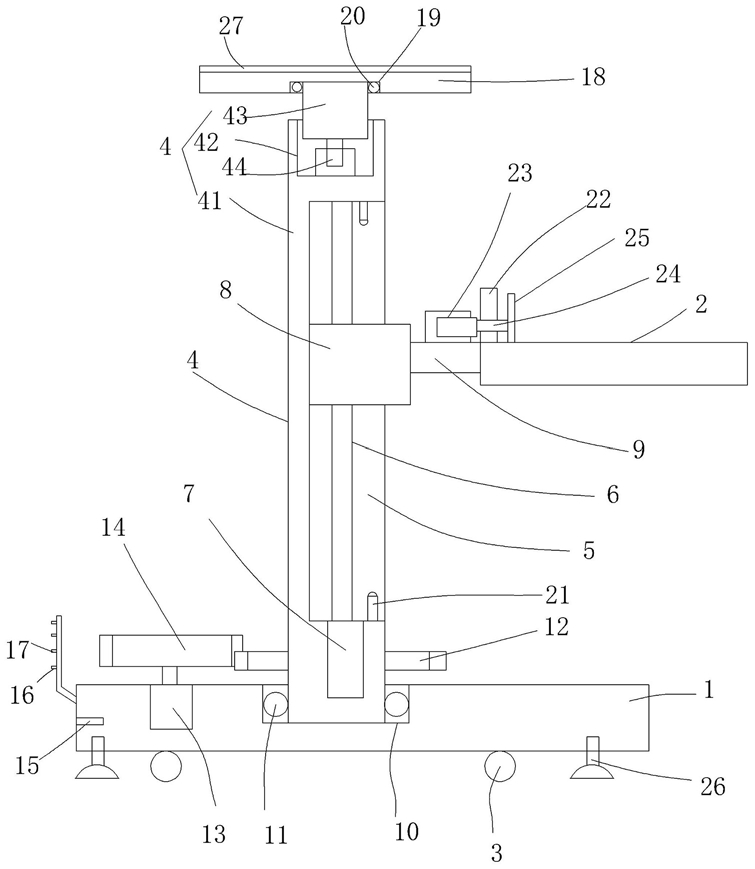

1.一种直升式堆叠装置,包括底座,设置在所述底座的货物承载板,在所述底座的底部固定有万向轮,其特征在于:在所述底座上固定有升降导向杆,在所述升降导向杆的侧部固定有升降导向槽,在所述升降导向槽内固定有传动丝杆,在所述升降导向杆的底部固定有与所述传动丝杆相连接的驱动电机,在所述升降导向槽内设置有导向滑块,所述导向滑块螺纹连接在所述传动丝杆上,所述货物承载板通过支杆固定在所述导向滑块上,在所述底座内设置有顶面开口的旋转圆腔,所述升降导向杆的底端通过轴承连接在所述旋转圆腔内,在所述升降导向杆的底端固定有传动齿轮,在所述底座上固定有旋转电机,在所述旋转电机的主轴上固定有驱动齿轮,所述驱动齿轮与所述传动齿轮相齿合,在所述底座上固定有电源接口、旋转电机控制开关与驱动电机启停按钮;所述升降导向杆包括底杆,在所述底杆内设置的顶面开口的升降腔,所述升降导向槽处于所述底杆的侧部且所述升降导向槽的顶端处于升降腔的下方,在所述升降腔内设置有抵压杆,所述抵压杆的底面处于所述升降腔内且与所述升降腔的底壁之间固定有举升气缸;在所述抵压杆的顶面固定有抵压板,在所述抵压板的底面设置有圆孔,所述抵压杆的顶端通过旋转轴承固定在所述圆孔内,所述抵压板在所述举升气缸的作用下顶压在仓库的天花板上将升降导向杆固定。

2.根据权利要求1所述的直升式堆叠装置,其特征在于:在所述升降导向槽的顶部和底部均固定有限位开关,所述限位开关与所述驱动电机相连接并控制驱动电机停止工作。

3.根据权利要求2所述的直升式堆叠装置,其特征在于:在所述货物承载板的顶面侧部固定有支板,在所述支杆上固定有推动气缸,所述推动气缸的活塞轴上固定有推杆,所述推杆穿过支板且在所述推杆的端部固定有卸料推板。

4.根据权利要求3所述的直升式堆叠装置,其特征在于:在所述底座的底部固定有定位支脚,所述定位支脚螺纹连接在所述底座的底部。

5.根据权利要求4所述的直升式堆叠装置,其特征在于:在所述抵压板的顶面设置有防滑橡胶层。
