1.一种高压超声喷雾热分解法直接制备氧化铝包覆的铁氧体的方法，其特征在于，所述的方法包括以下步骤：(1)将80-120g铁氧体粉末放入1L胶体钯活化溶液中，所述胶体钯活化溶液含0.5g氯化钯，15g氯化亚锡，150ml质量分数为37％盐酸，在超声波作用下处理10分钟，离心分离、有机醇清洗后取出铁氧体粉末。

(2)将铝盐溶解于水中，并加入步聚(1)中经胶体钯活化后的铁氧体粉末充分搅拌形成固液混合物；

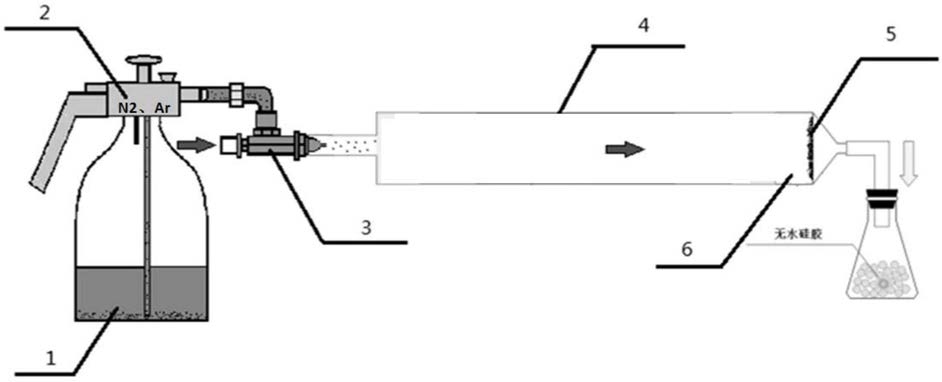

(3)在以高压瓶和雾化喷头组成的气压式喷雾器中，利用高压超声喷雾原理，将步聚(2)中的固液混合物变成铝盐溶液包裹铁氧体粉末的雾化状，然后在运载气体及气压作用下按一定流速输送到已升温的管式炉中；

(4)雾化状的铝盐和铁氧体的固液混合物在管式炉的高温作用下相继发生蒸发脱水、盐热分解、氧化反应，最后形成表面包覆有氧化铝涂层的铁氧体粉体，并被运载气体输送到设置在管式炉末端的收集器上。

2.如权利要求1所述的方法，其特征在于，所述步骤2的铝盐为硝酸铝、硫酸铝、硫酸铝氨其中的一种或多种组合。

3.如权利要求1所述的方法，其特征在于，步骤(3)气体流速设置为3-5L/min，管式炉长度1.5米，运载气体为氮气、氩气、氦气其中的一种或多种组合。

4.如权利要求1所述方法，其特征在于，步骤(4)所述的管式炉中心温度为850-950℃，沿长度方向上形成中心对称的温度梯度。

5.如权利要求1所述的方法，其特征在于，所述的铁氧体粉末可以是锰锌铁氧体或镍锌铁氧体其中的一种，粒径在10-100微米。

6.如权利要求1所述的方法，其特征在于，步骤2加入的铝盐中的铝含量为最终获得的氧化铝包覆的铁氧体中铝含量的2～3倍，最终获得的氧化铝包覆的铁氧体中，氧化铝为铁氧体质量的1-8％。
