专利号: 2018113467655
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

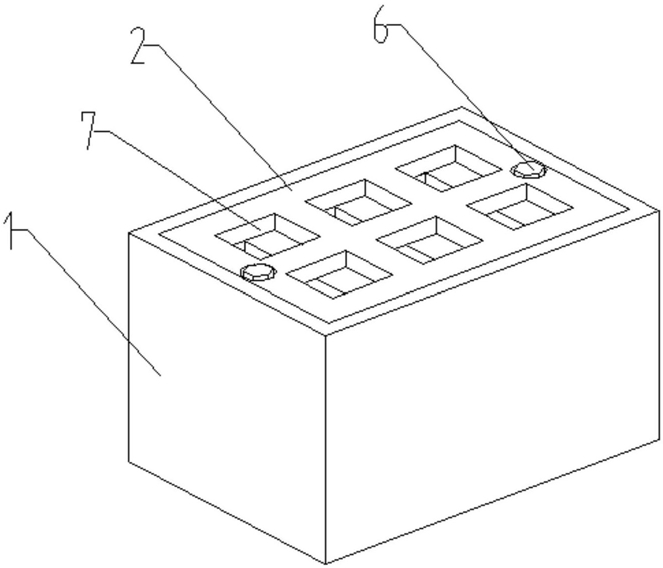

1.一种多层排水井盖,其特征在于:包括安装座(1)和井盖A(2)、井盖B(3)、井盖C(4)、井盖D(5),所述井盖A(2)、井盖B(3)、井盖C(4)、井盖D(5)从上到下依次叠放,并通过两颗调节螺母(6)相互连接;所述井盖A(2)安装在安装座(1)内,且井盖A(2)上端面与安装座(1)上端面齐平,所述井盖A(2)上设有多个矩形排水孔(7),所述矩形排水孔(7)呈矩阵排列在井盖A(2)上。

2.如权利要求1所述的一种多层排水井盖,其特征在于:所述井盖B(3)上设有挡水筋条A(8),挡水筋条A(8)在水平方向的上投影与矩形排水孔(7)的左半部分重合,所述井盖C(4)上设有挡水筋条B(9),挡水筋条B(9)在水平方向的上投影与矩形排水孔(7)的上半部分重合,所述井盖D(5)上设有挡水筋条C(10),挡水筋条C(10)在水平方向的上投影与矩形排水孔(7)的下半部分重合。

3.如权利要求1所述的一种多层排水井盖,其特征在于:所述安装座(1)内壁共设有导轨A(11)、导轨B(12)、导轨C(13),所述导轨A(11)对称分布在安装座(1)左右两侧,所述导轨B(12)、导轨C(13)分布在安装座(1)前后两侧。

4.如权利要求3所述的一种多层排水井盖,其特征在于:所述导轨A(11)、导轨B(12)、导轨C(13)的上端面高度依次减小。

5.如权利要求1所述的一种多层排水井盖,其特征在于:所述井盖B(3)、井盖C(4)、井盖D(5)上均设有凹槽A(14),并通过凹槽A(14)与导轨A(11)连接,所述井盖C(4)、井盖D(5)上均设有凹槽B(15),并通过凹槽B(15)与导轨B(12)连接,所述井盖D(5)均设有凹槽C(16),并通过凹槽C(16)与导轨C(13)连接。

6.如权利要求1所述的一种多层排水井盖,其特征在于:所述安装座(1)内壁设有限位块(17),所述限位块(17)安装在安装座(1)下部,并分别与导轨A(11)、导轨B(12)、导轨C(13)连接。

7.如权利要求3所述的一种多层排水井盖,其特征在于:所述导轨B(12)、导轨C(13)上部设有倒角。

8.如权利要求1所述的一种多层排水井盖,其特征在于:所述井盖D(5)上设有提拉螺纹孔(18),提拉螺纹孔(18)为通孔,设在挡水筋条C(10)上。
