1.一种微纳米氧化镁阻燃剂的制备方法，其特征在于，所述制备方法包括以下步骤：

1)将浓度为0.1～1.5mol/L的可溶性碳酸盐水溶液以1～50mL/min的速率滴加到匀速搅拌的浓度为0.1～1.5mol/L的六水合氯化镁水溶液中；

2)将步骤1)所得混合液置于烘箱熟化，熟化温度为50～90℃，熟化时间为1～5h；

3)将步骤2)所得混合液进一步过滤、洗涤、干燥；以及

4)将步骤3)所得产物置于马弗炉煅烧，以1～10℃/min的升温速率煅烧至300～900℃，保温时间为0.5～5h，制得一种微纳米氧化镁阻燃剂。

2.根据权利要求1所述的制备方法，其特征在于，所述可溶性碳酸盐包括碳酸钠、碳酸钾、碳酸铵、碳酸氢钠以及碳酸氢钾。

3.根据权利要求1所述的制备方法，其特征在于，步骤1)中可溶性碳酸盐水溶液的浓度为0.7～1.5mol/L，六水合氯化镁水溶液的浓度为0.7～1.5mol/L。

4.根据权利要求1所述的制备方法，其特征在于，步骤1)中匀速搅拌的速率为10～

1000rpm。

5.根据权利要求1所述的制备方法，其特征在于，步骤2)中熟化温度为50～80℃，熟化时间为2～5h。

6.根据权利要求1所述的制备方法，其特征在于，步骤3)中干燥条件为30～100℃下干燥30～60min。

7.根据权利要求1所述的制备方法，其特征在于，步骤4)中煅烧条件为：以1～10℃/min的升温速率煅烧至500～900℃，保温时间为2～5h。

8.根据权利要求1所述的制备方法，其特征在于，所述制备方法具体包括以下步骤：

1)将浓度为1～1.5mol/L可溶性碳酸盐水溶液以1～50mL/min的速率滴加到浓度为1～

1.5mol/L匀速搅拌的六水合氯化镁水溶液中；

2)将步骤1)所得混合液置于烘箱熟化，熟化温度为50～80℃，熟化时间为2～4h；

3)将步骤2)所得混合液进一步过滤，洗涤，60～100℃下干燥30～60min；以及

4)将步骤3)所得产物置于马弗炉煅烧，以2～6℃/min的升温速率煅烧至500～800℃，保温时间为1～5h，制得所述微纳米氧化镁阻燃剂。

9.根据权利要求1所述的制备方法，其特征在于，所述制备方法具体包括：

1)将浓度为1mol/L的碳酸钠水溶液以10mL/min的速率滴加到以800rpm匀速搅拌的浓度为1mol/L的六水合氯化镁水溶液中；

2)将步骤1)所得混合液置于80℃烘箱中熟化2h；

3)将步骤2)所得混合液进一步过滤、洗涤，60℃下干燥30min；以及

4)将步骤3)所得产物置于马弗炉煅烧，以2℃/min的升温速率煅烧至500℃，保温时间为2h，制得所述微纳米氧化镁阻燃剂。

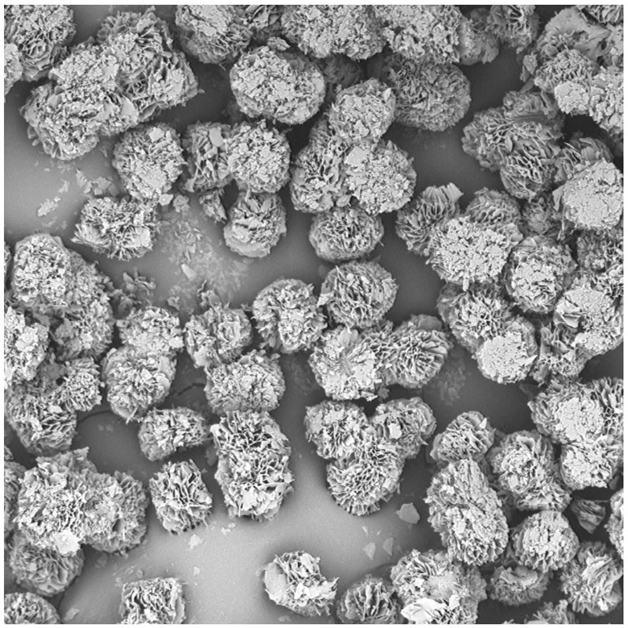

10.一种根据权利要求1-9中任意一项所述的制备方法制得的微纳米氧化镁阻燃剂，所述微纳米氧化镁阻燃剂是一种具有花瓣球形结构的微米粒子，该微米粒子由多层花瓣型纳米片堆叠而成，尺寸为10～30μm。
