专利号: 2018113502678
申请人: 泗县田原秸秆回收再利用有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

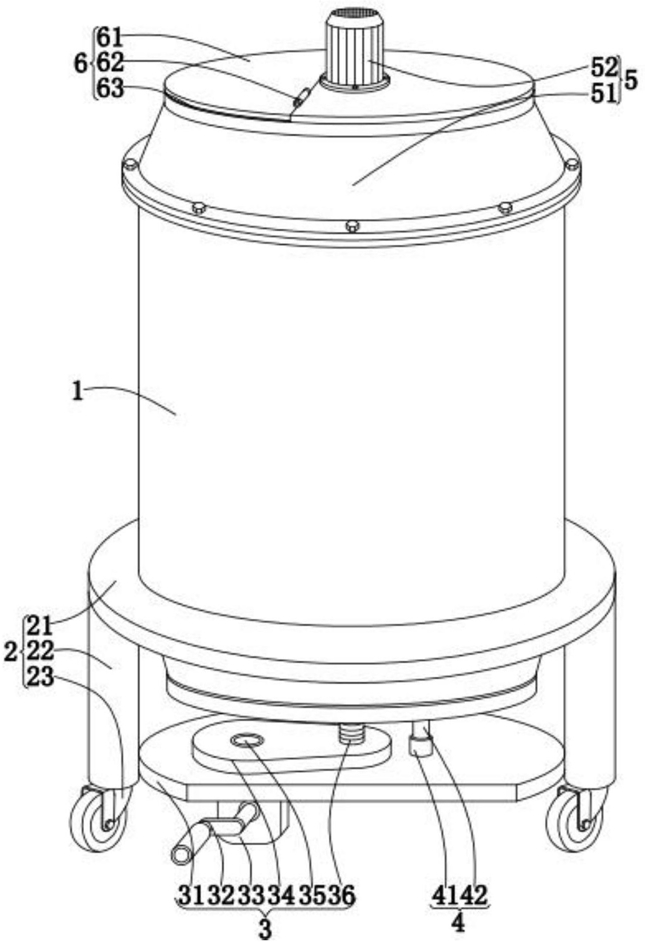

1.一种造纸贮浆储罐,其特征在于:包括罐体(1)、移动结构(2)、升降结构(3)、限位结构(4)、搅拌结构(5)、开合结构(6)和密封结构(7);用于临时对造纸纸浆进行存储的所述罐体(1)的底端设有用于将所述罐体(1)进行移动的所述移动结构(2),所述罐体(1)背离所述移动结构(2)的一端设有用于对所述罐体的内部进行搅拌的所述搅拌结构(5);所述罐体(1)靠近所述搅拌结构(5)的一端设有用于将所述罐体(1)进行开合的所述开合结构(6),所述罐体(1)背离所述开合结构(6)的一端设有能够对所述罐体(1)的内部进行密封的所述密封结构(7);所述密封结构(7)背离所述罐体(1)的一端设有用于对所述密封结构(7)进行上下移动的所述升降结构(3),所述升降结构(3)和所述密封结构(7)之间夹持用于对所述密封结构(7)上下移动进行限位的所述限位结构(4);

所述移动结构(2)包括支撑板(21)、支柱(22)和万向轮(23),圆形且外部直径大于所述罐体(1)外部直径的所述支撑板(21)焊接在所述罐体(1)的外部底端,所述支柱(22)设有三个,三个所述支柱(22)均焊接在所述支撑板(21)的底端,三个所述支柱(22)背离所述支撑板(21)的一端均固定所述万向轮(23);

所述搅拌结构(5)包括盖套(51)、电机(52)、轴承(53)、转杆(54)、搅拌杆(55)和固定杆(56),所述盖套(51)固定在所述罐体(1)背离所述支撑板(21)的一端,所述电机(52)固定在所述盖套(51)的顶端,所述盖套(51)的内部固定所述轴承(53),所述轴承(53)的内部固定所述转杆(54),所述转杆(54)通过所述轴承(53)与所述盖套(51)转动连接,且所述电机(52)的传动轴与所述转杆(54)固定连接,所述转杆(54)的外部呈环形阵列分布有多个所述搅拌杆(55),且每个所述搅拌杆(55)上均设有多个所述固定杆(56);

所述升降结构(3)包括固定板(31)、摇把(32)、固定套(33)、防护套(34)、第一齿轮(35)、丝杆(36)、第二齿轮(37)、第三齿轮(38)和转轴(39),所述固定板(31)夹持在三个所述支柱(22)之间,所述固定板(31)上设有所述防护套(34),所述防护套(34)的内部转动连接有所述第一齿轮(35)和所述第二齿轮(37),且所述第一齿轮(35)与所述第二齿轮(37)啮合,所述第一齿轮(35)的外部直径大于所述第二齿轮(37)的外部直径,所述第二齿轮(37)的内部转动设有所述丝杆(36),所述固定板(31)的底端固定所述固定套(33),所述固定套(33)的内部转动连接有所述第三齿轮(38),且所述第三齿轮(38)与所述第一齿轮(35)啮合,所述第三齿轮(38)的中心位置固定所述转轴(39),所述转轴(39)的一端固定所述摇把(32),所述摇把(32)通过所述转轴(39)与所述固定套(33)转动连接;

所述密封结构(7)包括底套(71)、凸起(72)、底板(73)、第一垫圈(74)和第二垫圈(75),所述底套(71)焊接在所述罐体(1)背离所述盖套(51)的一端,所述底套(71)背离所述罐体(1)的一端设有所述底板(73),且所述底板(73)与所述丝杆(36)转动连接,所述底板(73)上设有圆形的所述凸起(72),且所述凸起(72)的截面为“凸”形结构,所述底套(71)的内部设有圆形的所述第一垫圈(74),所述底套(71)的内部设有圆形的所述第二垫圈(75),且所述第一垫圈(74)和所述第二垫圈(75)呈台阶状结构;所述限位结构(4)包括固定管(41)、滑管(42)、活塞(43)和密封塞(44),所述滑管(42)固定在所述底板(73)的底端,且所述滑管(42)的内部与所述罐体(1)的内部相通,所述固定板(31)靠近所述底板(73)的一端设有所述固定管(41),且所述滑管(42)在所述固定管(41)的内部滑动连接,所述滑管(42)背离所述底板(73)的一端固定中心带有通孔的所述活塞(43),所述固定管(41)的底端螺纹连接有所述密封塞(44);

所述开合结构(6)包括密封板(61)、铰链(62)和橡胶垫(63),弧形的所述密封板(61)设于所述盖套(51)背离所述罐体(1)的一端,且所述密封板(61)通过所述铰链(62)与所述盖套(51)转动连接,所述盖套(51)靠近所述密封板(61)的一端设有所述橡胶垫(63)。
