专利号: 2018113511728
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

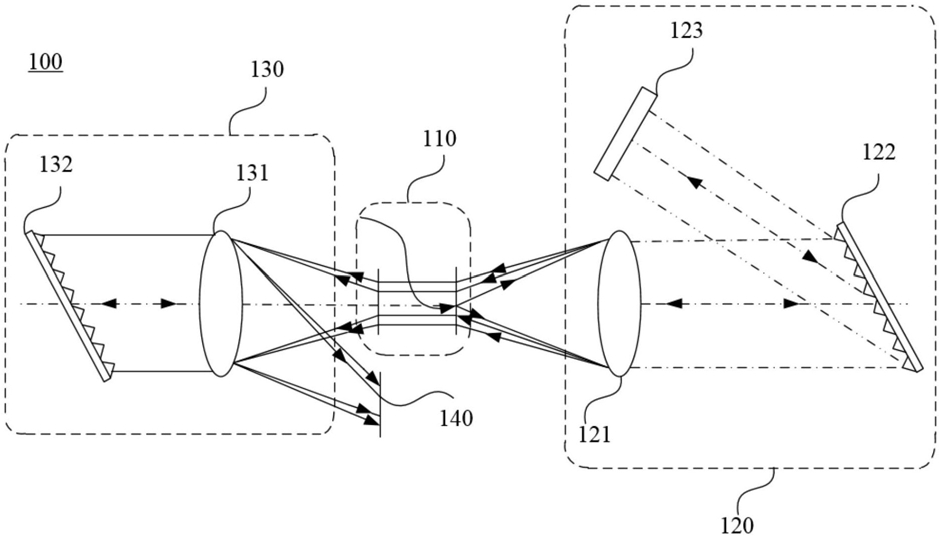

1.一种三次衍射式光栅光谱仪,其特征在于,包括接收传输部、一级分光鉴频部、二级分光鉴频部和采集部;

所述一级分光鉴频部包括第一准直透镜、第一光栅和反射镜;

所述二级分光鉴频部包括第二准直透镜和第二光栅;

所述第一准直透镜位于所述第一光栅与所述接收传输部之间;所述第二准直透镜位于所述第二光栅与所述接收传输部之间;

所述反射镜设置于所述第一准直透镜一侧,用于反射所述第一光栅衍射出的光线;

所述采集部位于所述第一准直透镜、所述第二准直透镜之间,且位于二级分光系统的焦平面上,用于接收所述第二准直透镜聚焦的光线;

其中,所述接收传输部包括第一光阑和第二光阑;

所述第一光阑与所述第二光阑均竖直且相对设置,并通过光纤连接。

2.如权利要求1所述的三次衍射式光栅光谱仪,其特征在于,所述接收传输部、所述第一准直透镜、所述第一光栅、所述第二准直透镜、所述第二光栅和所述采集部均同轴设置。

3.如权利要求1所述的三次衍射式光栅光谱仪,其特征在于,所述第一光阑和所述第二光阑由多孔光阑构成,其个数和位置由所分离提取的光谱所决定。

4.如权利要求1所述的三次衍射式光栅光谱仪,其特征在于,还包括信号处理模块,所述信号处理模块与所述采集部通信连接;

所述采集部,还用于将接收的光线转换为回波信号,并向所述信号处理模块发送所述回波信号;

所述信号处理模块,用于接收所述采集部传输的所述回波信号,并分离所述回波信号得到各光谱信号。

5.如权利要求1或3所述的三次衍射式光栅光谱仪,其特征在于,所述接收传输部与所述第一光栅呈第一预设角度、与所述第二光栅呈第二预设角度;所述第一预设角度和所述第二预设角度均不为0度或180度。

6.如权利要求2所述的三次衍射式光栅光谱仪,其特征在于,所述第一光栅和所述第二光栅的光栅参数相同且相互平行放置。

7.如权利要求1所述的三次衍射式光栅光谱仪,其特征在于,所述第一光栅和所述第二光栅的光栅参数与所述接收传输部的尺寸相匹配。

8.如权利要求6或7所述的三次衍射式光栅光谱仪,其特征在于,所述光栅参数包括下述一项或多项:衍射级次、刻线数、闪耀波长、闪耀角和与水平方向的夹角。

9.如权利要求1所述的三次衍射式光栅光谱仪,其特征在于,所述第一准直透镜和所述第二准直透镜的透镜参数相同且相互平行放置。
