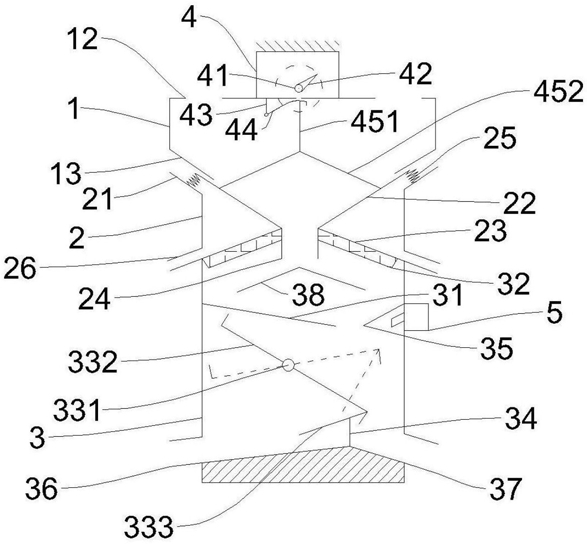

1.生物污泥处理装置，其特征在于，包括：投入仓，其顶部设有固定座以及关于所述固定座对称设置的一对进泥口，底部敞开且底部边缘连接一对第一导流板，一对第一导流板分别位于一对进泥口的下方，且一对第一导流板向下倾斜设置；

滤水仓，其与所述投入仓连通并设置在所述投入仓的下方，所述滤水仓的顶部边缘设有一对固定板，一个固定板位于一个第一导流板下方并平行于该一个第一导流板设置，所述滤水仓的内部对称设有一对滤水件，一个滤水件包括夹角朝向所述滤水仓内侧壁的V形板和设置在V形板顶点处的竖直向下的护板，所述V形板包括过滤板和引流板，所述过滤板平行于所述第一导流板设置，所述过滤板的上端处于所述第一导流板和所述固定板之间，所述过滤板与所述固定板之间间隔设有多个弹簧，所述引流板向下倾斜设置，其一端与所述过滤板的下端铰接、另一端固接在所述滤水仓的内侧壁上，所述滤水仓的侧壁上设有一对出水管，一对出水管分别位于一对一引流板上方并与一对引流板接触；

干燥分离仓，其与所述滤水仓连通并设置在所述滤水仓的下方，所述干燥分离仓内设有一对第二导流板、一对红外灯、分离栅、分隔板，一对第二导流板分别位于一对V形板的下方且相对设置，一对第二导流板的自由端之间存在间距形成漏泥口，一对红外灯分别固设在一对引流板的下表面上，所述分离栅位于一对第二导流板的下方，所述分离栅包括转轴、多个栅条、挡板，所述转轴贯穿所述干燥分离仓并位于所述漏泥口一侧，多个栅条垂直于所述转轴等间距设置，每个栅条为关于所述转轴呈中心对称的结构，每个栅条的两端均弯折，且靠近漏泥口的一端向下弯折、远离漏泥口的一端向上弯折，所述挡板位于多个栅条下方且倾斜设置在多个栅条的靠近漏泥口的一端，所述分隔板竖直设置在所述干燥分离仓的底部，所述干燥分离仓的侧壁设有出泥口和出杂口，出泥口和出杂口分别设置在一对出水口的正下方且位于所述分隔板两侧；

其中，所述挡板与所述分隔板接触时为所述分离栅的初始状态，所述转轴通过步进转电机控制先逆时针转半圈至多个栅条的靠近漏泥口的一端与一个第二导流板接触，再顺时针转半圈至多个栅条的远离漏泥口的一端与另一个第二导流板接触。

2.如权利要求1所述的生物污泥处理装置，其特征在于，所述固定座为内部中空的结构，其底部设有固定轴，所述固定轴上设置顶抵件，所述顶抵件包括套设在套固定轴上的圆盘以及与圆盘的边缘固接的锥形杆，所述锥形杆可绕所述固定轴至少旋转一圈且旋转时伸入投入仓内，所述投入仓的内部设有固定柱、弧形板、支撑架，所述固定柱竖直设在所述投入仓的顶部下表面上，所述弧形板向上方拱起，其一端与所述固定柱的下端铰接、另一端向下翻折形成止挡部，所述支撑架包括竖直设置的支撑筋和固设在支撑筋底端的一对支撑肋，一对支撑肋的两端分别固接在一对过滤板上，一对支撑肋的夹角为135°，所述支撑筋的顶端与所述弧形板接触。

3.如权利要求1所述的生物污泥处理装置，其特征在于，所述干燥分离仓内设有分流板，所述分流板位于一对滤水件的下方，所述分流板为V形结构，其两侧分别正对一对红外灯。

4.如权利要求1所述的生物污泥处理装置，其特征在于，所述干燥分离仓的外侧壁上设有与干燥分离仓内部连通的热风机，所述热风机的出风口正对所述分离栅。

5.如权利要求1所述的生物污泥处理装置，其特征在于，每个栅条的两端的弯折高度均为20cm。

6.如权利要求1所述的生物污泥处理装置，其特征在于，所述干燥分离仓的底部为实心结构，其厚度由所述分隔板至两侧逐渐减小。
