专利号: 2018113514124
申请人: 张项春
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

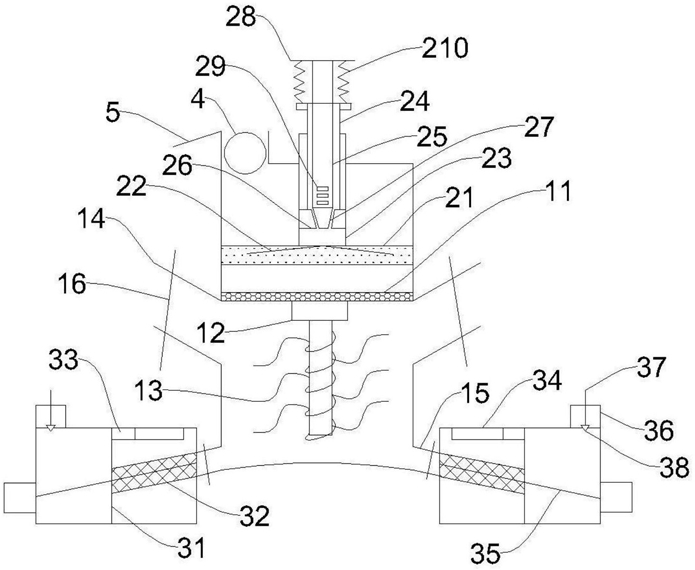

1.牲畜粪便处理装置,其特征在于,包括:箱体,其轴向竖直设置,所述箱体的内部水平卡设过滤网,所述过滤网将所述箱体分隔为下腔室和上腔室,所述下腔室内设有搅拌机构,所述搅拌机构包括固设在所述过滤网下表面且输出轴竖直向下的第一电机、间隔设置在第一电机的输出轴上的多个搅拌片,多个搅拌片均为S形片体,所述下腔室具有一对进料管和一对出料管,一对进料管关于所述箱体对称设置,并位于所述过滤网下方,一对出料管位于一对进料管的下方,一对进料管和一对出料管分别设有开关阀;所述上腔室内设有除臭机构,所述除臭机构包括水平卡设在所述箱体内部的填料盘、设置在填料盘上方的注液组件、设置在填料盘内部的多个出液管,所述注液组件包括与填料盘同轴向竖直设置的导液管,所述导液管的上端贯穿所述箱体的顶部,所述导液管的内部由外至内同轴套设第一套管和第二套管,所述第一套管的底端设有活塞,所述活塞开设竖直贯通的导液孔,所述导液孔为上大下小的圆台体结构,所述第二套管的底端设有与所述导液孔相匹配的封堵塞、顶端套设按压块,所述第二套管的侧壁上设有多个引流孔,所述按压块与所述第一套管的顶端之间设有多个弹簧,多个出液管的一端均与所述导液管的下端连通、另一端分别沿所述填料盘的径向延伸,所述上腔室具有排气管,所述排气管设置在所述箱体的顶部;

一对收集仓,每个收集仓内竖直设有隔板将所述收集仓分为脱水腔和混合腔,所述脱水腔内均设有与一个出料管连通的过滤管,所述过滤管从其与所述出料管连通的一端向下倾斜设置,每个脱水腔的内部顶面设有紫外灯、红外灯和排气孔,所述混合腔内设有传动主轴,所述混合腔的外侧壁上设有第二电机,所述传动主轴的一端伸出于所述收集仓的侧壁与所述第二电机的输出轴连接、另一端贯穿所述隔板后伸入所述过滤管,所述传动主轴上缠绕绞龙叶片,所述混合腔具有加料盒,所述加料盒位于所述收集仓的顶部上方,所述加料盒的底部设有与所述混合腔连通的加料管,所述加料盒内竖直设有上端贯穿其顶部的拉杆,所述拉杆的下端设有可插入所述加料管的密封塞。

2.如权利要求1所述的牲畜粪便处理装置,其特征在于,所述紫外灯的波长为275 320 ~

nm,所述红外灯的波长为3000 4500 nm。

~

3.如权利要求1所述的牲畜粪便处理装置,其特征在于,所述排气管竖直设置,其内部设有抽风机,所述排气管的顶部铰接有盖体。

4.如权利要求1所述的牲畜粪便处理装置,其特征在于,所述密封塞为顶点朝下的圆锥体结构。

5.如权利要求1所述的牲畜粪便处理装置,其特征在于,所述下腔室的底部为向上凸起的弧形底。

6.如权利要求1所述的牲畜粪便处理装置,其特征在于,所述填料盘的内部中空,其上表面和下表面均间隔设有漏气孔,所述漏气孔的孔径大于所述过滤网的网孔径。
