专利号: 2018113515998
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

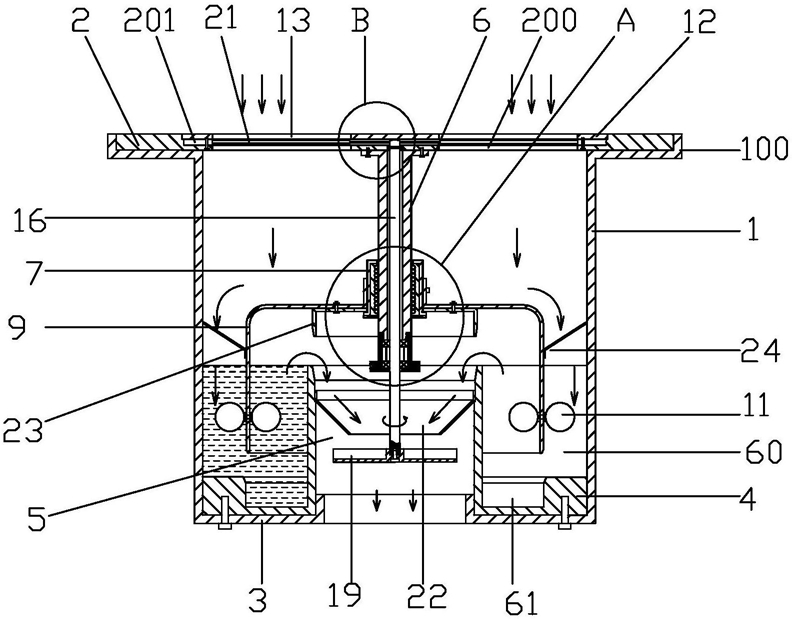

1.一种浴室专用地漏结构,包括地漏壳体、盖体,所述地漏壳体的上端设有翻边,所述盖体与所述的翻边扣合连接,所述的盖体上设有若干进水孔,其特征是,所述地漏壳体的下端设有支撑圈,所述支撑圈的上侧固定有环状的水封杯,所述水封杯的中心设有出液通道,水封杯与外壳的内壁之间形成环形腔,所述盖体的底面中心固定有竖直的滑杆,所述的滑杆上设有隔离罩,所述隔离罩的开口端伸入环形腔内;所述盖体的中心设有凹腔,所述凹腔的开口端设有盖板,所述盖板上设有与盖体上进水孔一一对应的长槽孔,所述的进水孔、长槽孔均自中心向外呈放射状分布,所述盖板与盖体之间螺栓连接,所述滑杆的中心设有中心孔,所述滑杆的下端设有转动座,所述转动座内设有转动杆,所述出液通道内设有叶轮,所述叶轮的中心与转动杆的下端固定连接,所述转动杆的上端伸入凹腔内,所述转动杆的上端侧面均匀设有若干连接杆,所述连接杆的外端固定有转动片,所述转动片的横截面呈L形;所述的滑杆上设有滑套,所述滑套与滑杆之间设有直线轴承,所述隔离罩的中心设有连接套,所述连接套与滑套之间螺纹连接,所述连接套的侧面设有锁止螺栓;所述隔离罩的内壁、外壁上位于同一高度处均匀固定有若干浮球;所述环形腔的底部靠近内圈处设有环形储液槽,所述隔离罩的外壁与环形储液槽的外圈内壁间隙配合;所述隔离罩的内底部固定有开口朝下的密封罩,所述水封杯上位于出液通道的上端内壁处设有下锥面,所述密封罩的下端外壁处设有与下锥面配合的上锥面,当上锥面与下锥面接触密封时,所述隔离罩的下端伸入环形储液槽内。

2.根据权利要求1所述的一种浴室专用地漏结构,其特征是,所述出液通道内位于叶轮的上方固定有导流罩,所述的导流罩呈倒置的圆台形结构。

3.根据权利要求1所述的一种浴室专用地漏结构,其特征是,所述的转动座内设有轴承,所述的转动杆穿过所述的轴承,所述转动杆的上端外侧设有密封环。

4.根据权利要求1所述的一种浴室专用地漏结构,其特征是,所述隔离罩的同一高度处设有若干沿周向分布的连接孔,所述的浮球包括浮球本体、固定在浮球本体外侧的螺纹接头,螺纹接头处连接有螺杆,螺杆的外端穿过连接孔与另一个浮球上的螺纹接头连接,螺纹接头与隔离罩的侧壁之间均设有密封圈。

5.根据权利要求1所述的一种浴室专用地漏结构,其特征是,所述隔离罩的外壁设有挡毛筛,所述的挡毛筛包括环形基座、与环形基座外圈固定的若干挡针,所述的挡针由中心向外周呈放射状分布,所述挡针自内端向外端倾斜向上。

6.根据权利要求1所述的一种浴室专用地漏结构,其特征是,所述上锥面的表面设有锥形密封圈。
