专利号: 2018113519876
申请人: 杭州富阳飞尚装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

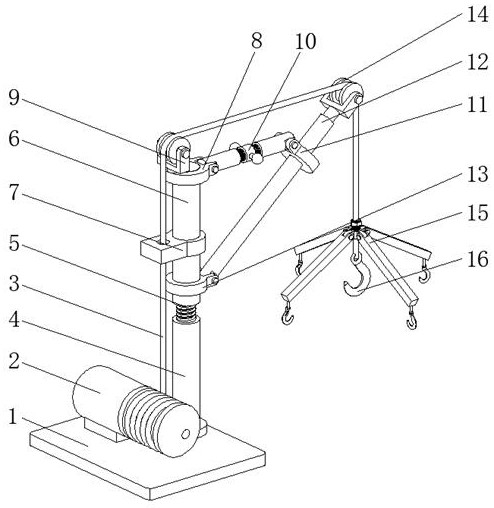

1.一种用于室内装潢的吊装机,包括安装底板(1)以及固定安装在安装底板(1)顶部的吊运电机(2)等,其特征在于:所述吊运电机(2)的输出轴上缠绕有拉绳(3),所述安装底板(1)的顶部固定安装有位于吊运电机(2)一侧的固定底柱(4),所述固定底柱(4)的顶部固定安装有螺柱(5),所述螺柱(5)的外部螺纹连接有调节柱(6),所述调节柱(6)的外部固定套接有自锁装置(7);

所述自锁装置(7)包括固定板(71),所述固定板(71)的内部活动套接有夹块装置(72),所述夹块装置(72)的一端固定连接有弹簧(73);

所述固定板(71)的顶部活动套接有拉绳(3),所述调节柱(6)的顶部固定套接有安装块Ⅰ(8),所述安装块Ⅰ(8)顶部的一侧固定安装有滚动轮Ⅰ(9),所述安装块Ⅰ(8)的一端活动套接有转轴,且转轴的外部活动套接有调节装置(10);

所述调节装置(10)包括套筒Ⅰ(101),所述套筒Ⅰ(101)的一端与安装块Ⅰ(8)转动连接,所述套筒Ⅰ(101)的另一端螺纹连接有双向螺杆(102),所述双向螺杆(102)外部的中间部分活动套接有转动杆(103),所述转动杆(103)的另一端螺纹连接有套筒Ⅱ(104);

所述套筒Ⅰ(101)的另一端活动套接有转轴,且转轴的外部活动套接有安装块Ⅱ(11),所述安装块Ⅱ(11)的内部固定套接有支撑杆(12),所述支撑杆(12)的底部转动连接有安装块Ⅲ(13),所述支撑杆(12)的顶部固定安装有滚动轮Ⅱ(14),所述拉绳(3)的外部固定套接有辅助支撑装置(15);

所述辅助支撑装置(15)包括锁紧机构(151),所述锁紧机构(151)的侧面活动套接有转动轴(152),所述转动轴(152)的外部活动套接有支撑杆(153),所述支撑杆(153)通过转动轴(152)与锁紧机构(151)转动连接,所述支撑杆(153)一端的底部固定连接有连接绳(154),所述连接绳(154)的底部绑接有挂钩(155);

所述拉绳(3)的一端固定套接有吊钩(16),所述锁紧机构(151)包括螺纹夹紧件(1511),所述螺纹夹紧件(1511)的外部螺纹连接有螺母(1512),所述螺纹夹紧件(1511)的外表面固定连接有转接板(1513)。

2.根据权利要求1所述的一种用于室内装潢的吊装机,其特征在于:所述螺纹夹紧件(1511)由四个圆弧形块组合而成,且四个圆弧形块的外表面均设置有外螺纹。
