1.一种有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，包括如下步骤：S1.制备有序纳米阵列前驱体碳棒：将生物质前驱体与氢氧化钾按比例混合，加入溶剂中，充分反应后，取出样品，过滤干燥，得到有序纳米阵列前驱体碳棒；

S2.制备有序纳米碳棒阵列：将步骤S1得到的有序纳米阵列前驱体碳棒在惰性气体氛围下进行炭化处理，得到有序纳米碳棒阵列；

S3.制备有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料：将步骤S2得到的有序纳米碳棒阵列与氨水进行热处理活化反应，得到氮掺杂的有序纳米碳棒阵列，将其分散处理后，加入硫源经过搅拌、过滤、干燥后，在155 250℃下进行热处理，得到有序纳米阵列氮硫双掺杂~碳/硫复合碳棒材料；

其中，步骤S1的溶剂为蒸馏水和甲醛溶液。

2.根据权利要求1所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，步骤S1中，所述生物质前驱体与氢氧化钾的重量比例为1：3 4，所述溶剂中蒸馏水~和甲醛溶液的体积比为2 3:1。

~

3.根据权利要求2所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，所述生物质前驱体为豆渣、茶籽壳、坚果壳、茶籽饼、花生饼、红薯渣中的一种或多种。

4.根据权利要求1所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，步骤S1的反应工艺参数为：先在低温水热70 80℃条件下反应3 4小时，然后在170~ ~ ~

180℃下反应10 12小时。

~

5.根据权利要求1所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，步骤S2中，所述炭化处理的工艺参数为：炭化温度为700 800℃，炭化时间为1 2小~ ~时。

6.根据权利要求1所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，步骤S3中，所述有序纳米碳棒阵列采用超声喷雾法与氨水进行热处理活化反应。

7.根据权利要求6所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，所述氨水的浓度为25 28%。

~

8.根据权利要求6所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备方法，其特征在于，所述超声雾化法的工艺参数为：在700 800℃下超声雾化1 2小时。

~ ~

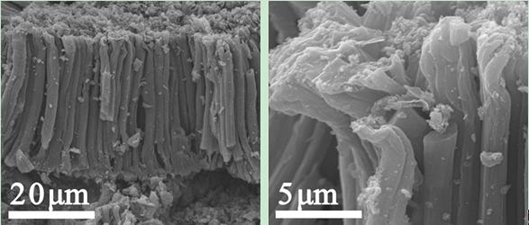

9.一种权利要求1 8任一项所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的制备~方法制备得到的有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料，其特征在于，所述有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料的直径为1.2 1.7 μm，长度为30 40 μm。

~ ~

10.一种锂硫电池，其特征在于，所述锂硫电池使用如权利要求9所述的有序纳米阵列氮硫双掺杂碳/硫复合碳棒材料作为电池的正极材料。
