1.一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：加入赤铁矿絮凝剂和脉石絮凝剂进行双絮凝浮选。

2.根据权利要求1所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：脉石絮凝剂为聚氧化乙烯。

3.根据权利要求1所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂的添加时机早于脉石絮凝剂的添加时机。

4.根据权利要求1所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂的用量为500～5000g/t原矿；脉石絮凝剂的用量为30～2000g/t原矿。

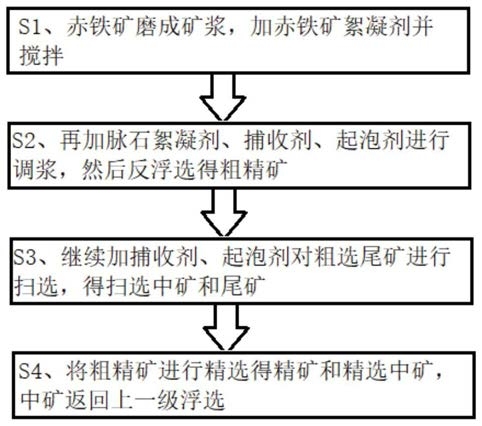

5.根据权利要求1所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：按照以下步骤进行：S1、将赤铁矿磨细成矿浆，矿浆流入搅拌槽中，先加入赤铁矿絮凝剂并搅拌；

S2、再加入脉石絮凝剂、捕收剂和起泡剂进行调浆，调浆后的矿浆流入浮选机中进行赤铁矿反浮选，得到赤铁矿粗精矿；

S3、继续添加捕收剂和起泡剂用于浮选机中对粗选尾矿进行扫选，得到赤铁矿扫选中矿和尾矿；

S4、将赤铁矿粗精矿进行精选得到赤铁矿精矿和精选中矿，赤铁矿精矿为最终产品，精选中矿和扫选中矿依次返回上一级浮选作业。

6.根据权利要求5所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂为淀粉，捕收剂为十二胺，起泡剂为松醇油。

7.根据权利要求5所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂的用量为500～5000g/t原矿；脉石絮凝剂的用量为30～2000g/t原矿；S2步骤中粗选捕收剂的用量为500～3000g/t原矿；S2步骤中粗选起泡剂用量为10～200g/t原矿；S3步骤中扫选捕收剂的用量为100～500g/t原矿；S3步骤中扫选起泡剂用量为10～50g/t原矿。

8.根据权利要求1-7任一项所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂为淀粉，该淀粉包括但不限于玉米淀粉、红薯淀粉、小麦淀粉、木薯淀粉及其前述淀粉的改性产品。

9.根据权利要求1-7任一项所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：脉石絮凝剂选自聚氧化乙烯，聚氧化乙烯的分子量为300-1200万。

10.根据权利要求5所述的一种微细粒赤铁矿选择性絮凝浮选方法，其特征在于：赤铁矿絮凝剂的用量为1500～3000g/t原矿；脉石絮凝剂的用量为300～1500g/t原矿；S2步骤中粗选捕收剂的用量为800～2400g/t原矿；S2步骤中粗选起泡剂用量为20～50g/t原矿；S3步骤中扫选捕收剂的用量为150～300g/t原矿；S3步骤中扫选起泡剂用量为15～30g/t原矿。
