专利号: 2018113586739
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

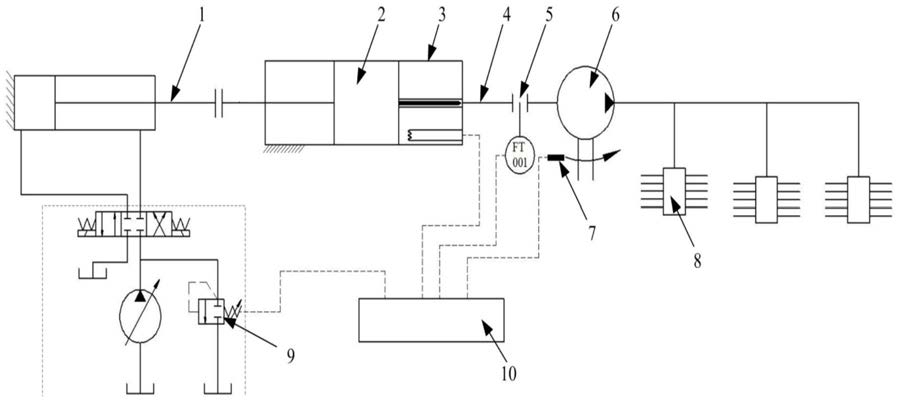

1.一种高黏稠润滑脂供脂泵送系统,其特征在于:包括

储脂腔,所述供脂腔具有至少一个活动侧壁,所述储脂腔用于储存润滑脂;

供脂管路;

供脂泵,所述供脂泵的输入端通过所述供脂管路连接至所述储脂腔,所述供脂泵的出口通过所述供脂管路外接至分配器;

加压部,所述加压部的输出端抵推所述储脂腔的至少一个活动侧壁,以增大所述储脂腔的压力;

加热部,所述加热部包裹在位于储脂腔和供脂泵之间的供脂管路的全部或一段上,所述加热部用于加热润滑脂;

检测部,用于检测供脂管路的实际流量与理论流量;

控制器,所述供脂泵、加压部、加热部及检测部分别与所述控制器电性连接,控制器接收所述检测部的检测信号,并控制供脂泵、加压部及加热部工作。

2.根据权利要求1所述的高黏稠润滑脂供脂泵送系统,其特征在于:所述储脂腔包括环形侧壁,环形侧壁的一端设置有固定侧壁,另一端设置有活动侧壁。

3.根据权利要求1所述的高黏稠润滑脂供脂泵送系统,其特征在于:所述加压部为液压驱动的伸缩杆,所述伸缩杆的活动端与所述储脂腔的活动侧壁固定连接。

4.根据权利要求1所述的高黏稠润滑脂供脂泵送系统,其特征在于:所述加热部包括加热腔,加热腔中填充有导热媒介,加热腔中还设置有电热丝。

5.根据权利要求1所述的高黏稠润滑脂供脂泵送系统,其特征在于:被所述加热部包裹的供脂管路的内部设置有轴向的导流体,所述导流体与所述供脂管路形成环形过脂通道。

6.根据权利要求1所述的高黏稠润滑脂供脂泵送系统,其特征在于:所述检测部包括流量传感器和转速传感器,所述流量传感器设置于所述储脂腔与所述供脂泵之间的所述供脂管路上,所述转速传感器设置于所述供脂泵的转轴上。

7.一种高黏稠润滑脂供脂泵送方法,其特征在于:包括如下步骤步骤一、对供脂管路进行预热;

步骤二、对储脂腔进行加压;

步骤三、泵送润滑脂,并实时监测理论流量与实际流量,根据监测结果,实时调整实际流量,实现对润滑脂流量的精确控制。

8.根据权利要求7所述的高黏稠润滑脂供脂泵送方法,其特征在于:所述步骤一具体为控制器控制电热丝发热,所述电热丝产生的热量通过导热媒介传递给供脂管路,从而实现对供脂管路的预热。

9.根据权利要求7所述的高黏稠润滑脂供脂泵送方法,其特征在于:所述步骤二具体为控制器控制伸缩杆的活动端伸长,所述伸缩杆的活动端抵推储脂腔的活动侧壁,从而使储脂腔的体积缩小,进而增大储脂腔中的压力。

10.根据权利要求7所述的高黏稠润滑脂供脂泵送方法,其特征在于:所述步骤三具体为控制器控制供脂泵运转,将所述储脂腔中的润滑脂泵入分配器中,润滑脂流经被加热部包裹的供脂管路时,热量从供脂管路传递至润滑脂中,实现对润滑脂的加热,流量传感器与转速传感器分别检测供脂泵的实际流量和实际转速,并将检测信息传递给控制器,控制器根据实际转速计算得到理论流量,并分析理论流量与实际流量的差值是否在允许范围内,若超出允许范围,则提高供脂压力,直至实际流量与理论流量在允许范围内。
