专利号: 2018113653729
申请人: 杭州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

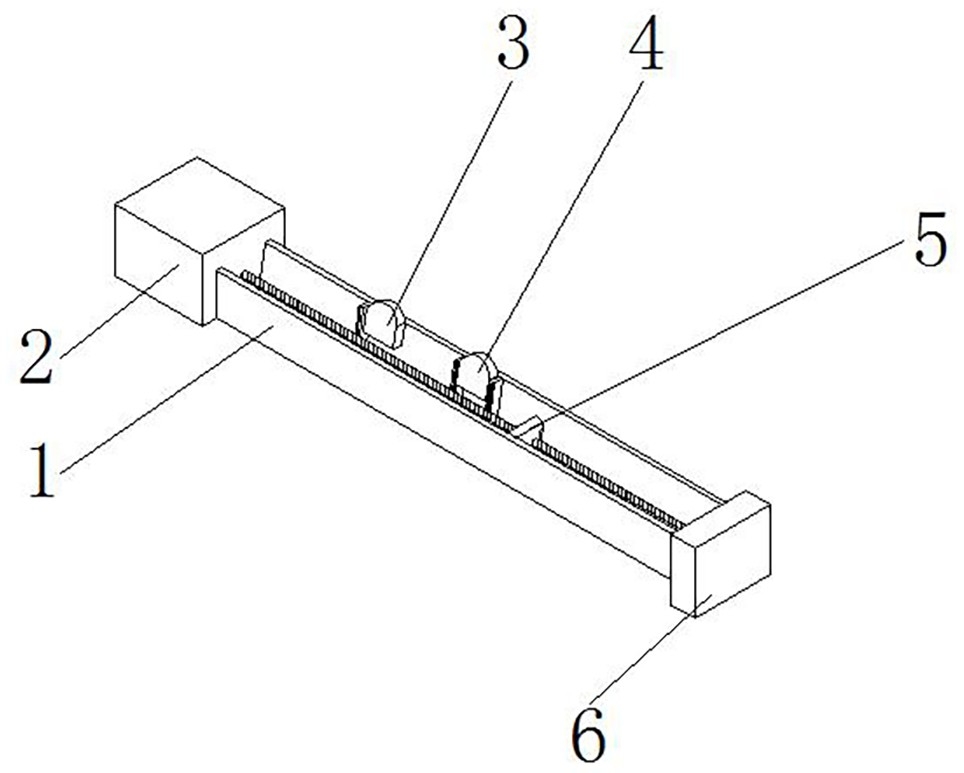

1.一种用于雨刮器盖板的清理器,包括雨刷槽(1)、雨刷底座一(3)、雨刷底座二(4)和排水孔(10),所述雨刷底座一(3)和雨刷二底座(4)间隔设置在雨刷槽(1)后侧内壁上,所述排水孔(10)设置在雨刷槽(1)的底部内壁上,其特征在于:还包括滑道(7)、滑杆(8)、主刷头(5)和辅助刷头(9),所述滑道(7)设置在雨刷槽(1)的底部内壁上,所述滑杆(8)设置在雨刷槽(1)的后侧内壁上,所述主刷头(5)前侧与雨刷槽(1)的前侧内壁紧密贴合,所述主刷头(5)滑动配合在滑道(7)上,所述雨刷底座一(3)和雨刷底座二(4)将雨刷槽(1)分成三个区域,所述辅助刷头(9)数量为三个,三个辅助刷头(9)分别位于三个区域内,所述辅助刷头(9)滑动配合在滑杆(8)上,所述辅助刷头(9)的后侧与雨刷槽(1)的后侧内壁紧密贴合,所述主刷头(5)的底部和辅助刷头(9)的底部均与雨刷槽(1)底部内壁贴合,所述主刷头(5)沿着滑道(7)运行可与任意辅助刷头(9)连接、脱离,还包括用于驱动主刷头(5)沿着滑道(7)往返移动的动力机构(2)。

2.根据权利要求1所述的一种用于雨刮器盖板的清理器,其特征在于:所述滑道(7)对应于雨刷底座一(3)的一段以及雨刷底座二(4)的一段均直径水平缩小,所述主刷头(5)包括外壳(14)、推杆一(16)、用于推杆一(16)复位的弹簧一(17)、推板(18)和滑道口(23),所述滑道口(23)开设在外壳(14)底部,所述主刷头(5)通过滑道口(23)滑动配合在滑道(7)上,所述推杆一(16)设置在外壳(14)内部,所述弹簧一(17)设置在外壳(14)一侧内壁上,所述推杆一(16)的一端穿过外壳(14)并延伸至滑道口(23)的内,另一端分别穿过弹簧一(17)和外壳(14)且与推板(18)相连,所述推板(18)可与辅助刷头(9)卡接配合,所述推板(18)可在推杆一(16)的作用下轴向活动。

3.根据权利要求2所述的一种用于雨刮器盖板的清理器,其特征在于:所述主刷头(5)还包括支杆(15)、连接杆(19)、杠杆(20)、弹簧二(21)、推杆二(22)和横杆(24),所述弹簧二(21)设置在外壳(14)远离弹簧一(17)的一侧内壁上,所述推杆二(22)的一端与弹簧二(17)相连,另一端穿过外壳(14)并延伸至滑道口(23)的内,所述支杆(15)的底部与推杆二(22)相连,所述横杆(24)设置在支杆(15)的顶部,所述杠杆(20)设置在外壳(14)内,所述杠杆(20)的顶部与横杆(24)的一端铰接,所述连接杆(19)的一端与杠杆(20)的底部铰接,所述连接杆(19)的另一端穿过外壳(14)与推杆(18)相连。

4.根据权利要求2所述的一种用于雨刮器盖板的清理器,其特征在于:所述推板(18)为凹槽型结构,所述辅助刷头(9)与推板(18)相对应的一侧设置有卡接凸起(26)。

5.根据权利要求1所述的一种用于雨刮器盖板的清理器,其特征在于:所述动力结构(2)包括带有铜套(25)的丝杆(11)和电机(12),所述丝杆(11)安装于雨刷槽(1)内,所述丝杆(11)与电机(12)相连,所述主刷头(5)设置在铜套(25)上。
