1.聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：包括如下步骤：

a、制备丙烯酸酯预聚体：取N-甲基吡咯烷酮，升温至80～95℃后，加入甲基丙烯酸羟乙酯和丙烯酸，再加入引发剂进行聚合反应1.5～2h，得到丙烯酸酯预聚体；按体积比，甲基丙烯酸羟乙酯:丙烯酸:N-甲基吡咯烷酮＝5～8:20～30:50；

b、改性：取膨胀石墨，溶解在混合溶液中，于85～95℃条件下回流反应1～2h后，加入丙烯酸酯预聚体升温至135～145℃回流反应0.5～1h，然后冷却至室温，过滤取固体，洗涤，干燥，即得聚丙烯酸酯改性膨胀石墨；其中，所述混合溶液为N-甲基吡咯烷酮、三乙胺、丙二酸二乙酯和甲苯-2，4-二异氰酸酯,且混合溶液中N-甲基吡咯烷酮、三乙胺、丙二酸二乙酯和甲苯-2，4-二异氰酸酯的体积比为30～50:6～10:15～25:2～6。

2.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：a步骤中，按体积比，甲基丙烯酸羟乙酯:丙烯酸:N-甲基吡咯烷酮＝6:24:50。

3.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：a步骤中，所述引发剂为过氧化环己酮、过氧化苯甲酰或叔丁基过氧化氢。

4.根据权利要求3所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：a步骤中，所述引发剂为过氧化苯甲酰。

5.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：b步骤中，膨胀石墨的体积为40～200mL/g。

6.根据权利要求5所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：所述膨胀石墨是以天然鳞片石墨为原料，采用化学氧化法制备得到可膨胀石墨，可膨胀石墨在700～

900℃的高温下膨胀得到。

7.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：b步骤中，混合溶液中N-甲基吡咯烷酮、三乙胺、丙二酸二乙酯和甲苯-2，4-二异氰酸酯的体积比为

40:8:20:4。

8.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：b步骤中，膨胀石墨与丙烯酸酯预聚体的质量体积比为1g:15～25mL。

9.根据权利要求1所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：b步骤中，膨胀石墨与混合溶液中的N-甲基吡咯烷酮的质量体积比为1g:3～5mL。

10.根据权利要求9所述的聚丙烯酸酯改性膨胀石墨的制备方法，其特征在于：b步骤中，膨胀石墨与混合溶液中的N-甲基吡咯烷酮的质量体积比为1g:4mL。

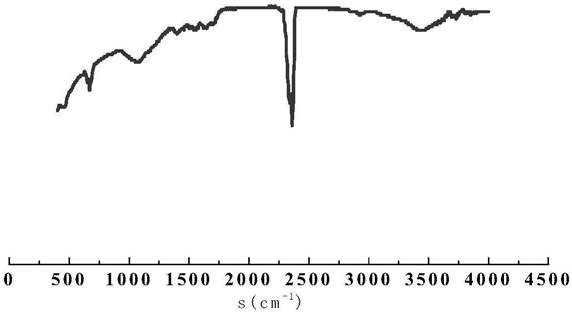

11.权利要求1～10任一项所述的聚丙烯酸酯改性膨胀石墨的制备方法制备得到的聚丙烯酸酯改性膨胀石墨。

12.权利要求11所述的聚丙烯酸酯改性膨胀石墨在天然橡胶中应用。

13.根据权利要求12所述的聚丙烯酸酯改性膨胀石墨在天然橡胶中应用，其特征在于：聚丙烯酸酯改性膨胀石墨与天然橡胶按重量比2～10:100混合。
