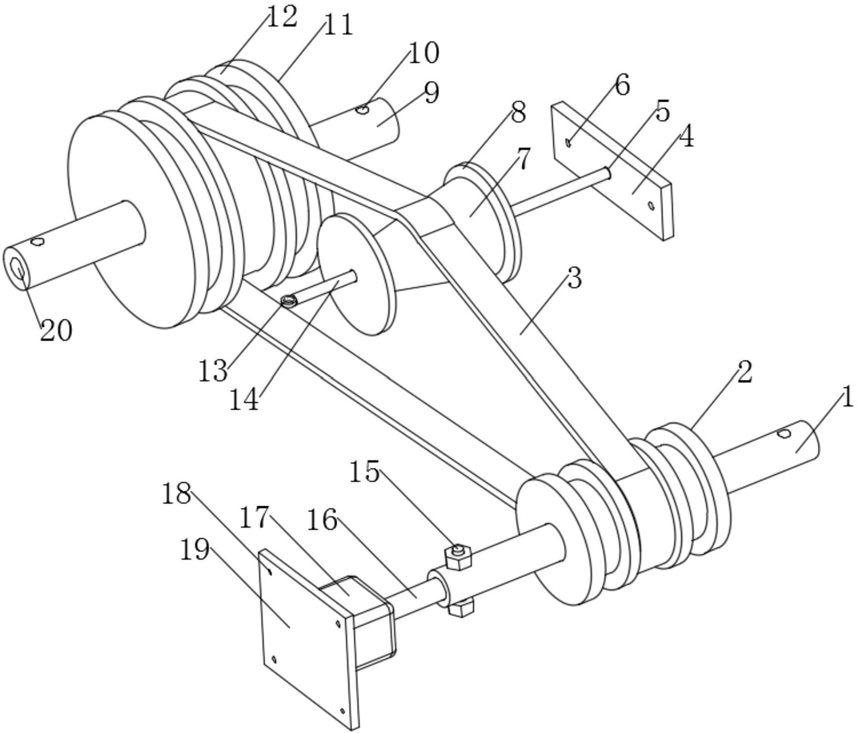

1.一种在原位置改变皮带松紧度的张紧轮，包括主动轮（2）、从动轮（11）、张紧轮本体（7）和皮带（3），其特征在于：所述皮带（3）的左右两端分别套设在从动轮（11）上相应的皮带安装槽（12）中和主动轮（2）上相应的皮带安装槽（12）中，所述主动轮（2）、从动轮（11）和皮带（3）之间传动连接，所述皮带（3）的中间位置上端内侧贴合设有张紧轮本体（7），张紧轮本体（7）活动套设在转动杆（14）上，张紧轮本体（7）呈圆台状结构，且张紧轮本体（7）的长度和主动轮（2）的长度一致，所述转动杆（14）的前端固定焊接有圆环状的拉环（13），转动杆（14）的后端设置在调节固定板（4）的正前方，转动杆（14）后端贯穿限位圆板（8）的一端长度等于张紧轮本体（7）的长度，调节固定板（4）的中间位置设有与转动杆（14）相匹配的螺纹调节孔（5）；

所述主动轮（2）套设在与之相配合的主动轴（1）上，所述从动轮（11）套设在与之相配合的从动轴（9）上，所述从动轴（9）和主动轮（2）的前后两端均设有安装孔（20），安装孔（20）中间位置的从动轴（9）和主动轮（2）上竖向贯穿有竖向固定孔（10），所述主动轴（1）前端的安装孔（20）中卡合有转轴（16）。

2.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述从动轮（11）和主动轮（2）上的皮带安装槽（12）均设有三组，三组皮带安装槽（12）相邻设置。

3.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述转轴（16）通过竖向贯穿竖向固定孔（10）的螺杆（15）固定在主动轴（1）的前端。

4.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述螺纹调节孔（5）和转动杆（14）之间通过螺纹配合连接，调节固定板（4）的左右两侧均前后贯穿有一号预留孔（6）。

5.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述主动轮（2）和主动轴（1）之间过盈配合，所述从动轮（11）和从动轴（9）之间过盈配合。

6.根据权利要求3所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述螺杆（15）的两端通过螺纹配合连接有螺母，所述转轴（16）的前端传动连接在电机（17）上。

7.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述转动杆（14）呈圆杆状结构，转动杆（14）上通过螺纹配合连接有两组限位圆板（8）。

8.根据权利要求1所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：两组限位圆板（8）分别活动贴合在张紧轮本体（7）的前后两侧面，限位圆板（8）的外径大于张紧轮本体（7）大端的圆外径。

9.根据权利要求6所述的一种在原位置改变皮带松紧度的张紧轮，其特征在于：所述电机（17）的前端固定焊接有电机固定板（19），电机固定板（19）的四角处设有二号预留孔（18）。
