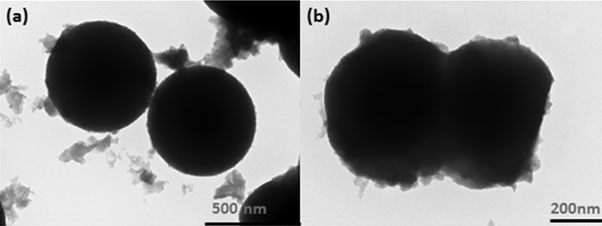

1.一种SiO2/CoO/石墨烯复合负极材料的制备方法，其特征在于包括以下步骤：（1）搅拌条件下，依次将0.5~1.5g Co (NO3)2·6H2O、2~15 mL油酸和0.5~1.5g SiO2粉末加入10 100 ml无水乙醇中，充分分散后，将混合物转移至高压反应釜中，先在100 150℃反~ ~应2 14小时，然后在160 180℃下反应2 14小时，反应结束后，经无水乙醇洗涤、干燥后，即~ ~ ~可得到钴基修饰的SiO2，命名为SiO2/CoO-2；

（2）将15~30mg氧化石墨烯分散在10~100ml无水乙醇中，然后加入SiO2/CoO-2，SiO2/CoO-2与氧化石墨烯的质量比为1:2 5:1，将混合物移至高压反应釜中，140 180℃条件下反~ ~应2 24小时，经冷冻干燥处理后，即得SiO2/CoO/石墨烯复合负极材料。

~

2.如权利要求1所述SiO2/CoO/石墨烯复合负极材料的制备方法，其特征在于所述SiO2粉末的制备方法如下：量取23.5 ml的超纯水、63.3 ml异丙醇、13 ml氨水（25 28wt%）依次~加入250 ml三口烧瓶中，然后在35℃恒温水浴锅中，缓慢地滴入0.6 ml的正硅酸四乙酯，在剧烈搅拌的条件下反应30分钟，得到硅球种子溶液，之后再滴加5ml的正硅酸四乙酯，在35℃条件下继续反应2个小时，洗涤、干燥，即可得到SiO2粉末。

3.如权利要求1所述SiO2/CoO/石墨烯复合负极材料的制备方法，其特征在于步骤（2）中所述氧化石墨烯的制备方法如下：将2.5g K2S2O8和2.5g P2O5依次加入50 ml浓硫酸中，80℃下充分溶解后，加入5g石墨，恒温搅拌6 h，而后洗涤干燥，将干燥后产物加入115 ml浓硫酸中，并在搅拌条件下添加15 g KMnO4，混合均匀后升温至35℃，恒温搅拌3.5小时后加入400 ml超纯水，然后加入30 ml H2O2并搅拌均匀，离心洗涤后进行透析处理，即可得到氧化石墨烯。

4.采用权利要求1－3任一方法制备得到的SiO2/CoO/石墨烯负极材料。
