专利号: 2018113744982
申请人: 温州新国余机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

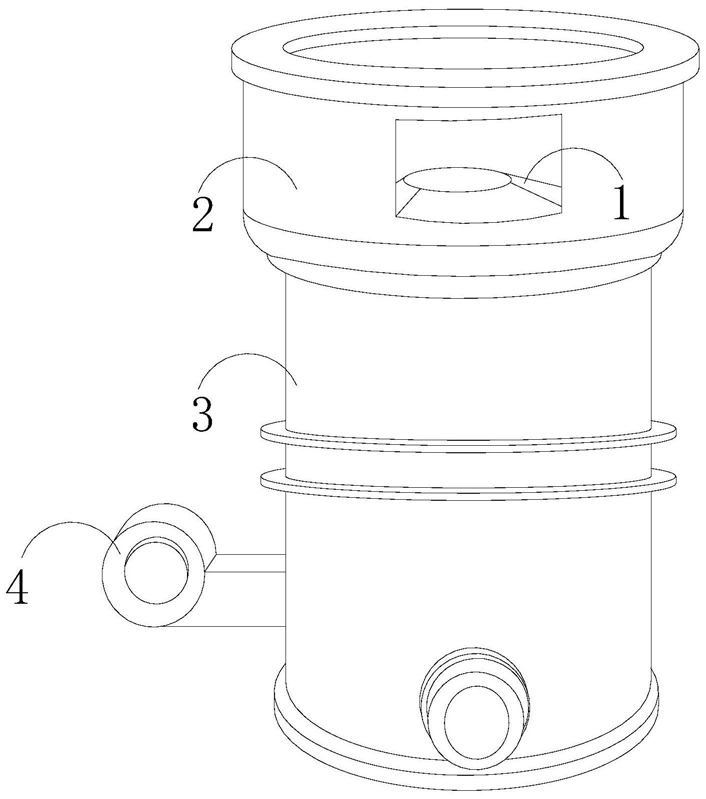

1.均匀进风减少结焦的生物质炉灶,其特征在于:其结构包括灶头(1)、上炉(2)、筒体(3)、鼓风机(4)、炉膛(5)、进风器(6)、第一隔板(7)、第二隔板(8),所述筒体(3)顶端垂直设有上炉(2),所述上炉(2)内部正中间设有灶头(1),所述筒体(3)的内部空间为炉膛(5),所述炉膛(5)和灶头(1)连通,所述炉膛(5)底部从上至下分别安装有第一隔板(7)、第二隔板(8),所述第一隔板(7)、第二隔板(8)之间设有鼓风机(4)进风管道,所述进风器(6)设于第一隔板(7)上并且底端贯穿第一隔板(7)正中间后与鼓风机(4)进风管道机械连接。

2.根据权利要求1所述的均匀进风减少结焦的生物质炉灶,其特征在于:所述进风器(6)设有出风机构(61)和颈管(62),所述颈管(62)上下两端分别和出风机构(61)、与鼓风机(4)进风管道采用螺纹连接,所述出风机构(61)通过颈管(62)和鼓风机(4)连通。

3.根据权利要求2所述的均匀进风减少结焦的生物质炉灶,其特征在于:所述出风机构(61)设有盖帽(611)、立杆(612)、底盘(613)、出风口(614)、封堵(615),所述底盘(613)为直径不同的两个空心管垂直焊接在一起,并且其直径较大的那个空心管的顶端面垂直焊接有两根互相对称的立杆(612),所述立杆(612)末端上盖有一个盖帽(611),两两立杆(612)之间的空间出风口(614),所述出风口(614)中安装有封堵(615),所述底盘(613)和颈管(62)顶端之间采用螺纹连接。

4.根据权利要求3所述的均匀进风减少结焦的生物质炉灶,其特征在于:所述盖帽(611)为空心倒圆台形,且底面的圆形直径大于底盘(613)外径。

5.根据权利要求3所述的均匀进风减少结焦的生物质炉灶,其特征在于:所述封堵(615)为倒置半球体,且其球直径与底盘(613)的最大直径等同。

6.根据权利要求2或3或4或5所述的均匀进风减少结焦的生物质炉灶,其特征在于:所述颈管(62)为首尾两端直径等同而正中间直径小于首尾两端的异形管道。
