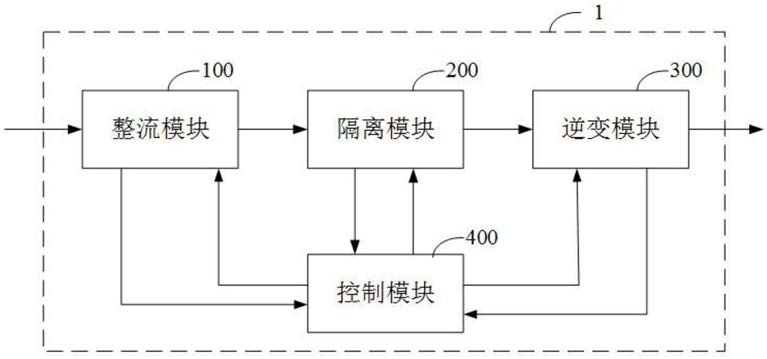

1.一种三相电力电子变压器,其特征在于,包括整流模块、隔离模块、逆变模块和控制模块;
所述整流模块接入三相电,所述整流模块与所述隔离模块相接,所述隔离模块与所述逆变模块相连,所述逆变模块输出三相交流电,所述控制模块分别与所述整流模块、所述隔离模块和所述逆变模块相连;
所述控制模块控制所述整流模块对电网中的三相电进行整流生成第一直流电输出到所述隔离模块,所述控制模块控制所述隔离模块对所述第一直流电进行隔离处理生成第二直流电并将所述第二直流电输出到所述逆变模块,所述控制模块控制所述逆变模块对所述第二直流电进行逆变处理输出所需的所述三相交流电。
2.如权利要求1所述的三相电力电子变压器,其特征在于,所述整流模块包括第一整流单元和第一稳压单元;
所述第一整流单元接入所述三相电,所述第一整流单元与所述第一稳压单元相连;
所述第一整流单元对电网中的所述三相电进行整流生成所述第一直流电输出到所述第一稳压单元,所述第一稳压单元对所述第一直流电进行稳压处理,并将稳压后的所述第一直流电输出至所述隔离模块。
3.如权利要求2所述的三相电力电子变压器,其特征在于,所述第一整流单元包括第一开关管、第二开关管、第三开关管、第四开关管、第五开关管和第六开关管;
所述第一开关管的高电位端、所述第二开关管的高电位端和所述第三开关管的高电位端相连,所述第一开关管的低电位端与所述第四开关管的高电位端相连,所述第二开关管的低电位端与所述第五开关管的高电位端相连,所述第三开关管的低电位端与所述第六开关管的高电位端相连,所述第四开关管的低电位端、所述第五开关管的低电位端和所述第六开关管的低电位端相连,所述第一开关管的低电位端、所述第二开关管的低电位端和所述第三开关管的低电位端接入三相电。
4.如权利要求3所述的三相电力电子变压器,其特征在于,所述第一稳压单元包括第一电容;
所述第一电容的第一端与所述第一开关管的高电位端、所述第二开关管的高电位端、所述第三开关管的高电位端共接,所述第一电容的第二端与所述第四开关管的低电位端、所述第五开关管的低电位端、所述第六开关管的低电位端共接。
5.如权利要求1所述的三相电力电子变压器,其特征在于,所述隔离模块包括变压器、逆变单元和第二整流单元;
所述逆变单元的输入端与所述整流模块的输出端相连,所述逆变单元的输出端与所述变压器的原边绕组相连,所述第二整流单元的输入端与所述变压器的副边绕组相连,所述第二整流单元的输出端与所述逆变模块的输入端相连;
所述逆变单元对所述第一直流电进行电压逆变输出第一高频交流电,所述变压器对所述第一高频交流电进行电压变换输出第二高频交流电,所述第二整流单元对所述第二高频交流电进行电压逆变并稳压后输出所述第二直流电。
6.如权利要求5所述的三相电力电子变压器,其特征在于,所述逆变单元包括第七开关管、第八开关管、第九开关管和第十开关管;
所述第七开关管的高电位端与所述第八开关管的高电位端相连,所述第七开关管的低电位端与所述第九开关管的高电位端共接并与所述变压器原边绕组的一端相连,所述第八开关管的低电位端与所述第十开关管的高电位端共接并与所述变压器原边绕组的另一端相连,所述第九开关管的低电位端与所述第十开关管的低电位端相连。
7.如权利要求5所述的三相电力电子变压器,其特征在于,所述第二整流单元包括第十一开关管、第十二开关管、第十三开关管、第十四开关管和第二电容;
所述第十一开关管的高电位端、所述第十二开关管的高电位端和所述第二电容的第一端共接,所述第十一开关管的低电位端与所述第十三开关管的高电位端共接并与所述变压器副边绕组的一端相连,所述第十二开关管的低电位端与所述第十四开关管的高电位端共接并与所述变压器副边绕组的另一端相连,所述第十三开关管的低电位端、所述第十四开关管的低电位端和所述第二电容的第二端共接。
8.如权利要求1所述的三相电力电子变压器,其特征在于,所述逆变模块包括第十五开关管、第十六开关管、第十七开关管、第十八开关管、第十九开关管、第二十开关管、第二十一开关管和第二十二开关管;
所述第十五开关管的高电位端、所述第十六开关管的高电位端、所述第十七开关管的高电位端和所述第十八开关管的高电位端共接,所述第十九开关管的低电位端、所述第二十开关管的低电位端、所述第二十一开关管的低电位端和所述第二十二开关管的低电位端共接,所述第十五开关管低电位端与所述第十九开关管的高电位端相连,所述第十六开关管低电位端与所述第二十开关管的高电位端相连,所述第十七开关管低电位端与所述第二十一开关管的高电位端相连,所述第十八开关管低电位端与所述第二十二开关管的高电位端相连,所述第十五开关管低电位端、所述第十六开关管低电位端、所述第十七开关管低电位端和所述第十八开关管低电位端共同输出所述三相交流电。
9.如权利要求1所述的三相电力电子变压器,其特征在于,所述控制模块包括信号采集单元、控制单元和驱动单元;
所述信号采集单元的输出端与所述控制单元的输入端相连,所述控制单元的输出端与所述驱动单元的输入端相连,所述驱动单元的输出端与所述整流模块、所述隔离模块和所述逆变模块相连;
所述信号采集单元将所述整流模块、所述隔离模块和所述逆变模块的电压和电流信号经过处理传输至所述控制单元,所述控制单元输出与电压和电流信号对应的PWM调制波至所述驱动单元,所述驱动单元输出稳压后的PWM调制波至所述整流模块、所述隔离模块和所述逆变模块,以完成整个电路的控制并调节所述三相交流电的频率和幅值。
