1.一种碳包覆碳掺杂球状硫化钴的制备方法，包括以下步骤：(1)将硫源与水混合，用碱调节pH值至中性，得到硫源溶液；

(2)将所述步骤(1)得到的硫源溶液与乙二醇、葡萄糖和钴源混合后进行水热反应，得到前躯体；

(3)在惰性气体保护下，将所述步骤(2)得到的前躯体焙烧，得到所述碳包覆碳掺杂球状硫化钴。

2.根据权利要求1所述的制备方法，其特征在于，所述硫源包括半胱氨酸、硫脲或硫化钠。

3.根据权利要求1所述的制备方法，其特征在于，所述钴源包括六水合氯化钴或六水合硝酸钴。

4.根据权利要求1或2或3所述的制备方法，其特征在于，所述硫源、水、乙二醇、葡萄糖和钴源的用量比为4～12mmol：40～50mL：30～40mL：4～12mmol：2～6mmol。

5.根据权利要求1所述的制备方法，其特征在于，所述水热反应的温度为140～180℃，时间为8～12h。

6.根据权利要求1或5所述的制备方法，其特征在于，所述焙烧的温度为400～500℃，时间为1～3h。

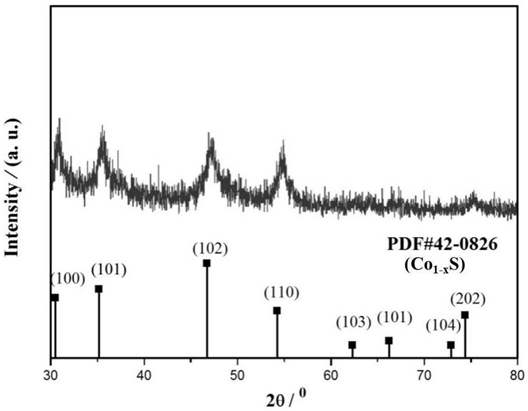

7.权利要求1～6任一项所述制备方法得到的碳包覆碳掺杂球状硫化钴，其特征在于，所述球状硫化钴的粒径尺寸为780nm～1.3μm，所述硫化钴颗粒内部掺杂碳，外表层包覆碳层，所述包覆碳层的厚度为3.1～4.3nm。

8.权利要求7所述的碳包覆碳掺杂球状硫化钴作为空气电极催化剂的应用。
