专利号: 2018113774367
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

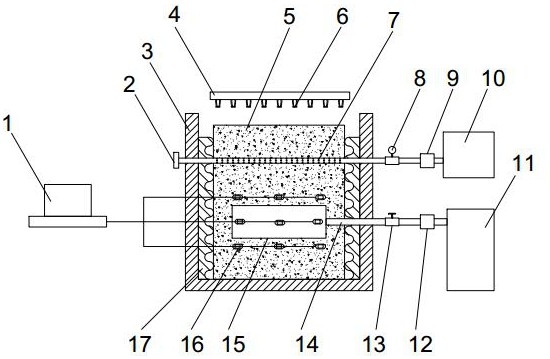

1.水封石油洞库回注水水质指标测定装置,包括用于放置裂隙岩体(5)的放置容器(3),所述裂隙岩体(5)内设石油洞(15),所述石油洞(15)侧方通过传输管(14)与设置在放置容器(3)外的油桶(11)连接,所述石油洞(15)上部的裂隙岩体(5)内贯穿设置有水幕管(7),所述水幕管(7)一端连接有封堵(2),另一端连接水箱(10),其特征在于:所述裂隙岩体(5)与放置容器(5)之间设有柔性材质制备的封板(17)。

2.根据权利要求1所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述封板(17)与裂隙岩体(5)的接触面由相互邻接的凸弧面(10b)与凹弧面(10c)组成,所述凸弧面(10b)与凹弧面(10c)下方的封板(17)内水平设置通孔(10a)。

3.根据权利要求1所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述石油洞(15)上下端的裂隙岩体(5)内及石油洞(15)内设有压力计(16),所述压力计(16)分别与计算机(1)连接。

4.根据权利要求1所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述裂隙岩体(1)内的水幕管(7)上均设水幕孔(701),所述水幕孔(701)截面为葫芦状,进水端口大于出水端口。

5.根据权利要求1所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述水箱(10)与放置容器(3)之间的水幕管(7)上分别设有第一流量计(8)和第一抽液泵(9)。

6.根据权利要求1所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述传输管(14)上分别设有第二流量计(13)和第二抽液泵(12)。

7.根据权利要求1-6任一权利要求所述的水封石油洞库回注水水质指标测定装置,其特征在于:所述放置容器(3)上端设有开口,且裂隙岩体(5)上端对应设有喷淋管(4),所述喷淋管(4)下端连接有喷淋头(6),所述喷淋管(4)进水端连接有喷淋水箱(18)。

8.水封石油洞库回注水水质指标测定方法,包括以下步骤:

1)调节裂隙岩体围压使压力符合矿场压力;

2)向石油洞(15)输入石油后水幕管(7)内输入采出水体;

3)利用计算机(1)和压力计(16)获取渗透过程中的压力数据;

4)更换裂隙岩体(5)和不同水质指标的水体重复上述步骤1-3,确定水质指标。

9.根据权利要求8所述的水封石油洞库回注水水质指标测定方法,其特征在于:所述步骤2中分别通过第一流量计(8)和第二流量计(13)记录流量数据。

10.根据权利要求9所述的水封石油洞库回注水水质指标测定方法,其特征在于:根据流量数据和压力数据,利用达西定律计算渗透系数,通过计算确定的水质对渗透能力的影响规律确定水质指标。
