专利号: 2018113784871
申请人: 广州云腾茶叶有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

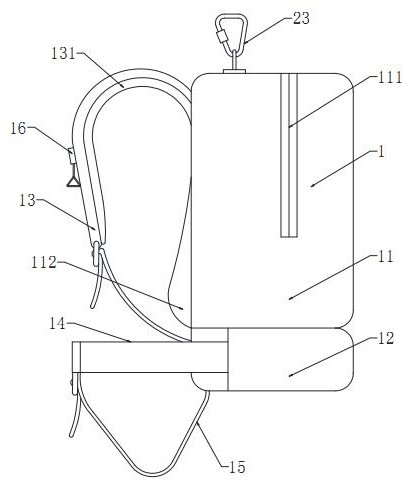

1.一种智能绳索缓降救生背包,其特征在于:包括背包本体(1)、缓降装置(2)、控制器(3)以及报警器(4),所述的背包本体(1)包括上包体(11)、下包体(12)、背包带(13)、伸缩腰带(14)、三角带(15);所述的上包体(11)、下包体(12)相互连接且相互分隔,背包本体(1)内腔设置有贯穿上包体(11)、下包体(12)的支撑板(10);

所述的上包体(11)上设置有拉链(111),下包体(12)分隔为第一腔体(121)、第二腔体(122);所述的第二腔体(122)内设置有伸缩装置(19);所述的伸缩腰带(14)分为两段,两段伸缩腰带(14)的一端分别与伸缩装置(19)相互连接,两段伸缩腰带(14)的另一端分别通过腰带扣(18)相互连接;所述的三角带(15)是设置于第一腔体(121)内,三角带(15)的一端与支撑板(10)相互连接,三角带(15)的另一端从第一腔体(121)伸出并与腰带扣(18)相互连接;

所述的缓降装置(2)是设置在上包体(11)的内腔中,缓降装置(2)包括与支撑板(10)相互滚动连接的滚轴(21)、减速机构(22)、环形安全扣(23),滚轴(21)上缠绕有绳索,绳索与减速机构(22)缠绕后穿出背包本体(1)与环形安全扣(23)相互连接;

所述的减速机构(22)包括与支撑板(10)相互连接的第二支架(221)、设置于第二支架(221)上的若干阻尼轴(222)、与第二支架(221)相互转动连接的若干锁定轴(224)、锁定机构(225);所述的锁定机构(225)包括第一壳体(2251)、电磁铁(2252)、与锁定轴(224)相互固定连接的磁铁(2242),电磁铁(2252)与磁铁(2242)相对面相互抵接;

所述的控制器(3)与第一蓄电池(31)是设置于上包体(11)内腔并相互连接,控制器(3)还与设置于背包带(13)上的控制拉环(16)、设置于上包体(11)内的求救信号发射器(32)相互连接;控制拉环(16)包括第二壳体(161)、设置于第二壳体(161)内的拉力传感器(162)、通过弹簧(163)与拉力传感器(162)相互连接的拉环(164);

所述报警器(4)包括与外界固定设置的第三支架(41)、设置于第三支架(41)上的第三壳体(42)、设置于第三支架(41)上具有J字形结构的挂钩(43);第三壳体(42)上设有船型开关(422),第三壳体(42)内设有与船型开关(422)相互连接的警灯(421)、扬声器(423)、第二蓄电池(424);

所述的伸缩装置(19)包括第一支架(191)、对称固定设置在第一支架(191)上的辊筒(192)以及缠绕在辊筒(192)上的发条弹簧(193);所述的发条弹簧(193)从第二腔体(122)两端伸出;

所述的伸缩腰带(14)分为两段,两段伸缩腰带(14)的一端分别与发条弹簧(193)相互连接,两段发条弹簧(193)的另一端分别通过腰带扣(18)相互连接。

2.根据权利要求1所述的一种智能绳索缓降救生背包,其特征在于:所述的上包体(11)上设置有第一缓冲气囊(112)。

3.根据权利要求1所述的一种智能绳索缓降救生背包,其特征在于:所述的背包带(13)内侧固定设置有第二缓冲气囊(131),背包带(13)两端分别与上包体(11)、伸缩腰带(14)相互连接,且背包带(13)中段设有横向固定带(17),横向固定带(17)上设有连接卡扣。

4.根据权利要求1所述的一种智能绳索缓降救生背包,其特征在于:所述的腰带扣(18)包括与伸缩腰带(14)连接的插扣(181),并在插扣(181)上固定设置有连接环(182)。

5.根据权利要求1所述的一种智能绳索缓降救生背包,其特征在于:所述的阻尼轴(222)、锁定轴(224)上分别设置有第二螺纹槽(2221)、第一螺纹槽(2241),滚轴(21)上的绳索依次缠绕于第一螺纹槽(2241)、第二螺纹槽(2221)。

6.根据权利要求1所述的一种智能绳索缓降救生背包,其特征在于:所述的阻尼轴(222)是与固定设置于第二支架(221)上的转速传感器(223)相互连接。

7.根据权利要求1或6所述的一种智能绳索缓降救生背包,其特征在于:所述的控制器(3)分别与电磁铁(2252)、拉力传感器(162)、转速传感器(223)相互电性连接。
