专利号: 2018113812833
申请人: 威创集团股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 摄影术;电影术;利用了光波以外其他波的类似技术;电记录术;全息摄影术〔4〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

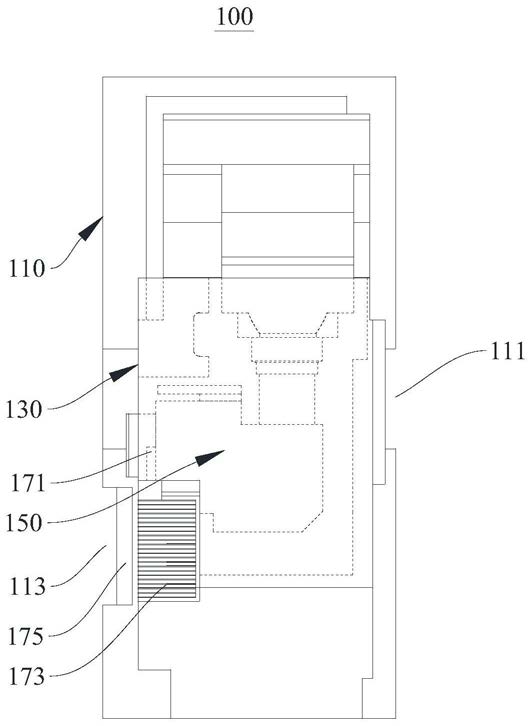

1.一种投影设备,其特征在于,所述投影设备包括设备外壳、散热壳体、投影光机以及散热装置;

所述散热壳体设置在所述设备外壳内部,所述投影光机设置在所述散热壳体内部,所述设备外壳上开设有第一风口和第二风口;

所述散热装置包括:

与所述投影光机连接,用于导出所述投影光机上产生的热量的导热件;

与所述导热件连接,对所述导热件从所述投影光机上导出的热量进行散热的散热件;

以及

设置在所述第一风口和/或所述第二风口上的风机,其中,所述第一风口、所述第二风口、所述设备外壳以及所述散热壳体之间形成散热风道,所述散热件设置在所述散热风道上,所述风机产生的气流流经所述散热风道对所述散热件进行散热。

2.根据权利要求1所述的投影设备,其特征在于,所述投影光机包括投影光源以及光路保护壳体;

所述光路保护壳体至少部分设置在所述散热壳体内部,所述投影光源设置在所述光路保护壳体内部,所述导热件与所述投影光源连接。

3.根据权利要求2所述的投影设备,其特征在于,所述导热件包括:与所述投影光源连接的导热板以及分别与所述导热板和所述散热件连接的热管。

4.根据权利要求3所述的投影设备,其特征在于,所述投影光源包括红光光源、绿光光源以及蓝光光源;

所述导热板包括与所述红光光源连接的红光导热板、与所述绿光光源连接的绿光导热板以及与所述蓝光光源连接的蓝光导热板;

所述红光导热板、所述绿光导热板以及所述蓝光导热板分别与所述热管连接。

5.根据权利要求2所述的投影设备,其特征在于,所述投影光机还包括用于调制所述投影光源产生的投影光以生成对应的投影图像的驱动光阀;

所述散热装置还包括与所述驱动光阀的光阀导热件以及与所述光阀导热件连接的光阀散热件,所述光阀散热件设置在所述散热风道上。

6.根据权利要求2所述的投影设备,其特征在于,所述散热装置还包括填充于所述散热壳体与所述光路保护壳体之间的散热海绵。

7.根据权利要求1所述的投影设备,其特征在于,所述散热件包括设置在所述风机附近的插片散热器。

8.根据权利要求1所述的投影设备,其特征在于,所述散热壳体包括:设置在所述第一风口附近的第一弯曲部;

设置在所述第二风口附近的第二弯曲部;以及

与所述设备外壳之间存在窄道的散热部,所述窄道在所述散热风道中形成散热狭道;

所述散热件包括在所述散热狭道中并沿所述散热狭道的延伸方向设置的散热板。

9.根据权利要求1所述的投影设备,其特征在于,所述投影设备还包括设置在所述设备外壳表面,用于检测使用者在所述投影表面的操作信息的触控装置。

10.一种投影系统,其特征在于,所述投影系统包括投影屏以及权利要求1~9中任意一项所述的投影设备;

所述投影设备用于产生投影图像并投影在所述投影屏上,以使所述投影屏显示所述投影图像。
