专利号: 2018113815742
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可解决烧结矿换热不均匀的处理方法,其特征在于包括以下步骤:

步骤A、准备阶段:准备可解决烧结矿换热不均匀的处理装置;

步骤B、通入换热气体及烧结矿:自竖冷窑(101)底部的进风口(103)向竖冷窑(1)内部通入待换热的气体,自竖冷窑(1)顶部的进料口(101)向竖冷窑1内部通入待换热的烧结矿;

步骤C、控制翻转承载件(105)翻转:控制每层隔离层上的翻转承载件(105)在设定的时间间隔内以对应的旋转轴(106)为轴线自转180°;

步骤D、回收换热气体及烧结矿:自竖冷窑(1)底部出料口(102)排出的换热后的烧结矿落至传送带(2)上排走,自竖冷窑(1)顶部出风口(104)排出的换热后的气体被收集再利用。

2.根据权利要求1所述的可解决烧结矿换热不均匀的处理方法,其特征在于:步骤C中,控制每层隔离层上相邻翻转承载件(105)之间的自转方向相反。

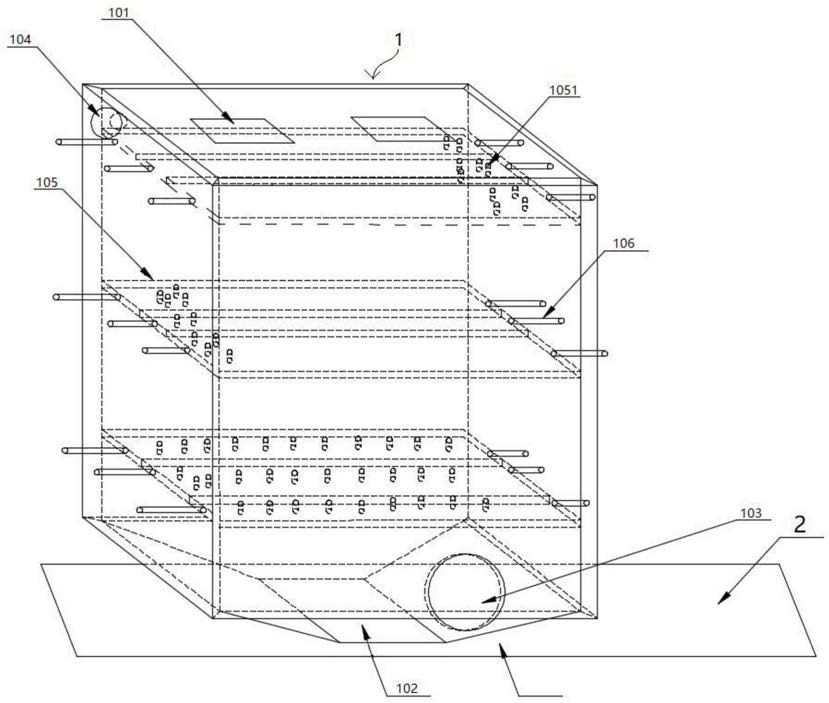

3.根据权利要求2所述的可解决烧结矿换热不均匀的处理方法,其特征在于:所述可解决烧结矿换热不均匀的处理装置包括竖冷窑(1),所述竖冷窑(1)内部自上而下设有若干层隔离层,每层隔离层包括若干个相邻排列的翻转承载件(105),每个翻转承载件(105)的两端分别连接有旋转轴(106)。

4.根据权利要求3所述的可解决烧结矿换热不均匀的处理方法,其特征在于:所述竖冷窑(1)的顶部分别开设有进料口(101)和出风口(104),所述竖冷窑(1)的底部分别开设有出料口(102)和进风口(103);每层隔离层上分别开设有若干个贯通的通风孔(1051);除去最下层的隔离层,其他上下相邻的两层隔离层中,其中一层隔离层上通风孔(1051)的开设位置位于整个竖冷窑(1)的一侧,另一层隔离层上通风孔(1051)的开设位置位于整个竖冷窑(1)的另一侧。

5.根据权利要求4所述的可解决烧结矿换热不均匀的处理方法,其特征在于:最下层的整个隔离层上均分别开设有通风孔(1051)。

6.根据权利要求5所述的可解决烧结矿换热不均匀的处理方法,其特征在于:最上层的隔离层上通风孔(1051)的开设位置位于远离出风口(104)所在的一侧。

7.根据权利要求6所述的可解决烧结矿换热不均匀的处理方法,其特征在于:所述翻转承载件(105)为一矩形板。

8.根据权利要求6所述的可解决烧结矿换热不均匀的处理方法,其特征在于:所述翻转承载件(105)的横截面为“十字形”,该翻转承载件(105)每一条边上通风孔(1051)的开设位置对应相同。

9.根据权利要求3-6任意一项所述的可解决烧结矿换热不均匀的处理方法,其特征在于:所述出料口(102)的下方设有传送带(2)。
