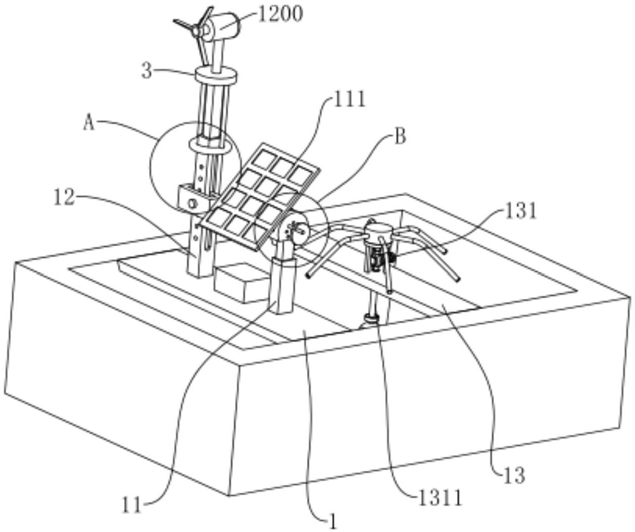

1.一种风光互补新能源水池供氧系统，包括固定在水池上方的第一支撑板(1)以及光伏发电系统和风力发电系统，其特征在于：所述第一支撑板(1)上方固定有第一立柱(11)，所述第一立柱(11)内沿竖直方向滑移连接有第一滑动杆(110)，所述第一滑动杆(110)的顶端设置有用于控制调节所述光伏发电系统中的光伏板(111)角度的第一调节部(2)，所述第一支撑板(1)上方还固定有第二立柱(12)，所述第二立柱(12)内沿竖直方向滑移连接有第二滑动杆(120)，所述第二滑动杆(120)端部设置有控制调节所述风力发电系统中的风力发电机(1200)角度的第二调节部(3)，所述水池的上方还固定有第二支撑板(13)，所述第二支撑板(13)上固定有水泵(131)，所述水泵(131)的入水端连接有第一水管(1311)，所述水泵(131)通过所述第一水管(1311)将水池内的水抽出并扩散，所述水泵(131)由所述光伏发电系统和所述风力发电系统供电。

2.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第一调节部(2)包括弧块(21)、弧槽(211)、圆槽(212)、圆块(22)、圆杆(221)、圆盘(23)、插杆(231)、若干个插孔(210)和支撑杆(24)，所述弧块(21)固定在所述第一滑动杆(110)顶端，所述弧槽(211)和所述圆槽(212)均开设在所述弧形上且相互连通，所述圆块(22)转动连接在所述圆槽(212)内，所述圆杆(221)固定在所述圆块(22)的圆心处，所述圆杆(221)与所述弧块(21)之间转动连接，所述圆盘(23)同心固定在所述圆杆(221)端部，所述插杆(231)穿插在所述圆盘(23)内，所述弧块(21)上开设有若干个供所述插杆(231)插入的插孔(210)，所述支撑杆(24)固定在所述圆块(22)上，所述支撑杆(24)的端部设置有所述光伏板(111)。

3.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第二调节部(3)包括凹槽(31)、转动块(311)、支撑盘(32)、固定杆(321)、操作盘(33)和连接杆(322)，所述凹槽(31)开设在所述第二滑动杆(120)端部，所述转动块(311)转动在所述凹槽(31)内，所述转动块(311)和所述凹槽(31)的正截面均为凸字形，所述支撑盘(32)固定在所述转动块(311)上，所述固定杆(321)固定在所述支撑盘(32)上方，所述固定杆(321)的端部连接有风力发电机(1200)，所述支撑盘(32)的底面还通过所述连接杆(322)固定有操作盘(33)。

4.根据权利要求2所述的一种风光互补新能源水池供氧系统，其特征在于：所述支撑杆(24)在远离所述圆块(22)的一端固定有固定板(241)，所述固定板(241)内开设有滑槽(2411)，所述滑槽(2411)内滑移连接有滑块(2412)，所述滑块(2412)内螺纹连接有第一螺杆(2413)，所述第一螺杆(2413)的两端分别转动连接在所述固定板(241)内，所述光伏板(111)固定在所述滑块(2412)上。

5.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第二立柱(12)上开设有槽口(121)，所述第二滑动杆(120)外部还固定有匚字形板(1211)，所述匚字形板(1211)在所述槽口(121)内竖直滑移，所述匚字形板(1211)和所述第二立柱(12)之间通过锁紧螺栓(1212)连接，所述第二立柱(12)的外部开设有若干个螺纹孔(1213)。

6.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第一立柱(11)内部还固定有伺服电机(112)，所述伺服电机(112)的电机轴上固定有第二螺杆(1121)，所述第二螺杆(1121)与所述第一滑动杆(110)之间螺纹连接，所述第二伺服电机(112)由光伏发电系统供电。

7.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第二支撑板(13)上方固定有若干个固定柱(132)，若干个所述固定柱(132)的端部共同固定有密封的筒体(1321)，所述水泵(131)的出水端与第二水管(1312)连通，所述第二水管(1312)的另一端与所述筒体(1321)之间连通，所述筒体(1321)上还连接有若干个喷水管(13211)，若干个所述喷水管(13211)的端部均设置有喷头(13212)。

8.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第一水管(1311)在远离水泵(131)的一端拆卸连接有过滤球罩(13111)，所述过滤球罩(13111)端部具有第一轴肩(131111)，所述第一水管(1311)的端部具有第二轴肩(13112)，所述第一轴肩(131111)和所述第二轴肩(13112)的外部共同螺纹连接有螺纹环套(131121)。

9.根据权利要求1所述的一种风光互补新能源水池供氧系统，其特征在于：所述第一支撑板(1)和所述第二支撑板(13)的表面还涂覆有一层防污涂层，所述防污涂层由如下方法制备：取以下以重量计各组分原料备用：环氧树脂44-46份、甲基丙烯酸甲酯42-44份、聚乙烯

43-45份、氟硅酸铵25-27份、脂肪醇聚氧乙烯醚21-23份、烷基酚聚氧乙烯醚17-19份、丙烯酸钠14-16份、羟乙基乙二胺12-14份；

S1、制作防污涂层预制备液：将环氧树脂、甲基丙烯酸甲酯、聚乙烯混合均匀后加入到反应釜内，将反应釜内温度加热至243-246℃并保温20-30min，得到防污涂层预制备液；

S2、制备防污涂层溶液：将S1得到的防污涂层预制备液冷却至114-116℃后，再向反应釜内加入氟硅酸铵、脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚、丙烯酸钠和羟乙基乙二胺并搅拌均匀，保温20-30min，之后冷却到室温得到防污涂层溶液；

S3、涂覆：利用喷枪将S2得到的防污涂层溶液均匀的喷涂到第一支撑板(1)和第二支撑板(13)的表面；

S4、烘干：在通风阴凉处将喷涂后的第一支撑板(1)和第二支撑板(13)烘干。

10.根据权利要求9所述的一种防污涂层的制备方法，其特征在于：所述S1中将环氧树脂、甲基丙烯酸甲酯、聚乙烯混合均匀后加入到反应釜内，将反应釜内温度加热至245℃并保温25min，得到防污涂层预制备液。
