1.一种提高聚丙烯酰胺水凝胶粘附性能的方法，其特征在于，包括以下步骤：(1)将透明质酸或其盐的接枝多巴胺的改性物和可溶性四硼酸盐于去离子水中混合均匀，形成第一交联网络；

(2)加入丙烯酰胺、交联剂，然后冰浴条件下加入引发剂和四甲基乙二胺，混合均匀后于0～4℃下聚合，得到聚丙烯酰胺水凝胶，其中，

步骤(1)中，所述改性物的多巴胺接枝率为30％～32％，所述改性物与四硼酸盐的质量比为5:(2～1)；步骤(2)中加入的丙烯酰胺和步骤(1)中改性物的质量比为(18～20):1，所述透明质酸盐为钾盐或钠盐。

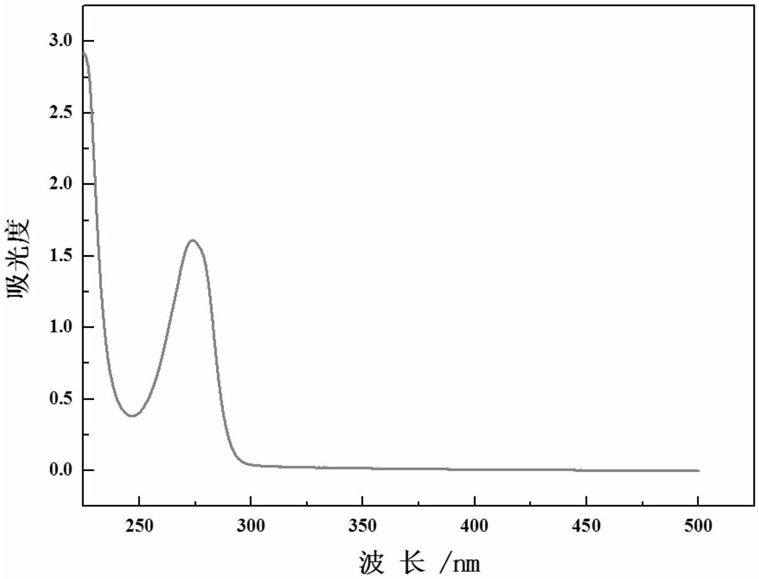

2.如权利要求1所述的方法，其特征在于，所述改性物由透明质酸或其盐通过酰胺化反应接枝多巴胺得到。

3.如权利要求2所述的方法，其特征在于，所述透明质酸或其盐的分子量为10kDa～

1000kDa。

4.如权利要求2所述的方法，其特征在于，所述改性物通过下述方法得到：室温条件下，称取1g透明质酸或其盐，加入100～120mL 1mol/L的PBS缓冲溶液，搅拌待完全溶解后调节溶液的pH为4～6，再依次加入催化剂0.47～0.50g的1-(3-二甲基氨基丙基)-3-乙基碳二亚胺和0.28～0.30g的N-羟基琥珀酰亚胺，充分搅拌溶解，通入N2 25～

30min除去三口烧瓶中的空气来防止多巴胺被氧化，冰浴条件下加入0.47～0.56g多巴胺盐酸盐，充分搅拌溶解0～4℃下反应10～12h，其中多巴胺盐酸盐、1-(3-二甲基氨基丙基)-3-乙基碳二亚胺和N-羟基琥珀酰亚胺的摩尔比为(1～1.2):1:1，提纯后得到所述改性物。

5.如权利要求4所述的方法，其特征在于，所述提纯的具体方法为：将反应后的溶液置于透析袋中，用pH为4～6的去离子水透析除去未反应的原料及副产物，对透析袋中的溶液进行冷冻干燥，得到所述改性物。

6.如权利要求1-5中任一项所述的方法，其特征在于，步骤(2)中所述交联剂为N,N-亚甲基双丙烯酰胺，所述引发剂为过硫酸铵。

7.如权利要求6所述的方法，其特征在于，步骤(2)中每0.5g丙烯酰胺加入0.6～1mg N,N-亚甲基双丙烯酰胺、0.02～0.05g过硫酸铵以及5～10μL四甲基乙二胺。

8.如权利要求6所述的方法，其特征在于，步骤(2)的具体操作步骤为：加入丙烯酰胺、N,N-亚甲基双丙烯酰胺搅拌；在冰浴条件下加入过硫酸铵，待搅拌溶解后，加入四甲基乙二胺冰浴搅拌至溶解，立即将混合液转移到模具中，然后置于0～4℃冰箱中聚合，即可得到所述聚丙烯酰胺水凝胶。

9.权利要求1-8中任一项所述方法得到的聚丙烯酰胺水凝胶。
