专利号: 2018113831016
申请人: 安徽省宗正农业科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

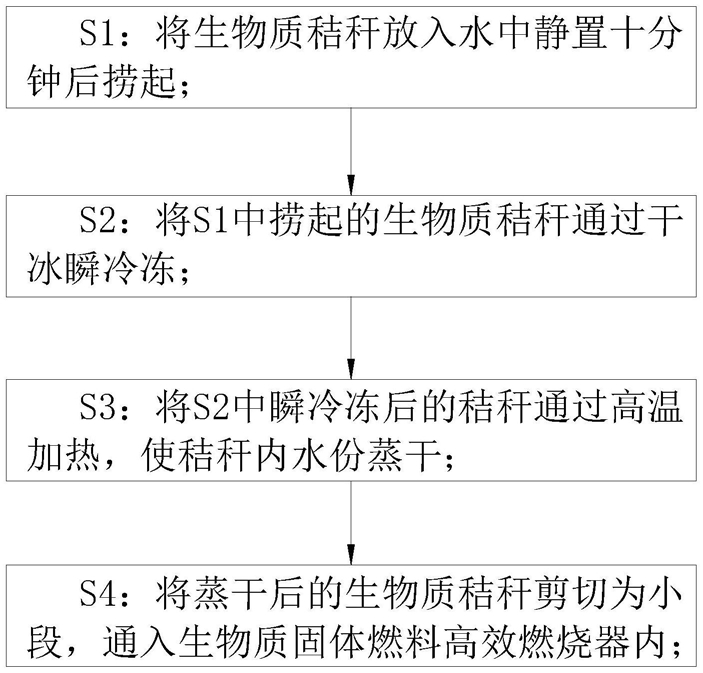

1.一种生物质秸秆高效燃烧方法,其特征在于:该方法包括以下步骤:

S1:将生物质秸秆放入水中静置十分钟后捞起;

S2:将S1中捞起的生物质秸秆通过干冰瞬冷冻;

S3:将S2中瞬冷冻后的秸秆通过高温加热,使秸秆内水份蒸干;

S4:将蒸干后的生物质秸秆剪切为小段,通入生物质固体燃料高效燃烧器内;

其中,S4中所使用的生物质固体燃料高效燃烧器,包括框体(1)和控制器;所述控制器用于控制燃烧器工作;所述框体(1)顶部开设有入料口(11);所述框体(1)底部设有出料管(13);所述入料口(11)下方设有粉碎单元(2),粉碎单元(2)由电机(12)带动,用于将生物质粉碎,电机(12)位于框体(1)右侧外壁,且电机(12)为正反转电机;所述粉碎单元(2)包括第一移动板(21)、第二移动板(22)和转动板(23);所述第一移动板(21)和第二移动板(22)均滑动连接于框体(1)顶部内壁,且分别位于入料口(11)的两侧;所述转动板(23)位于第一移动板(21)和第二移动板(22)之间;所述第一移动板(21)左侧侧面固连有点火板(24);所述点火板(24)下方设有均匀布置的点火器(25),且最左侧点火器(25)与右侧点火器(25)均倾斜设置,提高点火范围,防止燃烧死角;所述第一移动板(21)和第二移动板(22)表面均开设有开口,开口内均旋有螺纹槽,且螺纹槽的旋向相反;所述电机(12)的转轴穿入框体(1)设置,且穿过两个开口;所述电机(12)的转轴表面旋有螺纹,螺纹与螺纹槽相啮合;所述转动板(23)固定套接于电机(12)转轴表面;所述第一移动板(21)和第二移动板(22)相对一面均设有均匀布置的第一凸齿(26);所述第一凸齿(26)环形设计;所述移动板的两侧侧面均设有均匀布置的第二凸齿(27),第二凸齿(27)圆环形设计,可与第一凸齿(26)啮合;通过电机(12)的正反转,实现第一移动板(21)和第二移动板(22)相对和相背运动,通过第一凸齿(26)和第二凸齿(27)的啮合,以及转动板(23)的转动,粉碎生物质;所述粉碎单元(2)下方设有固定板(3)和过滤板(4);所述过滤板(4)用于将生物质燃烧后产生的草木灰过滤;所述固定板(3)一端固连于框体(1)右侧内壁,另一端与过滤板(4)的一端固连,过滤板(4)的另一端固连于框体(1)左侧内壁;所述过滤板(4)表面均匀设置有凸起(41),可提高生物质与空气的接触面积;所述粉碎单元(2)下方设有弹性板(31);所述弹性板(31)为弹性耐高温材料制成,且弹性板(31)倾斜设置一端固连于固定板(3)上表面,另一端固连于框体(1)右侧内壁;所述固定板(3)内开设有通孔(32);所述通孔(32)内转动连接有第一转轴(33);所述固定板(3)上方设有固定杆(34);所述固定杆(34)一端固连于弹性板(31)下表面,另一端固连于第一转轴(33)表面;所述第一转轴(33)和电机(12)转轴通过麻绳传动;通过电机(12)的转动以及弹性板(31)的弹性作用,实现第一转轴(33)的正反转,从而通过弹性板(31)的弹起将粉碎后的生物质弹至过滤板(4)表面,且弹起过程中点火器(25)可将生物质点燃;所述框体(1)内开设有水槽(15),水槽(15)内装满水,水加热为水蒸气后上浮,可对入料口(11)的生物质进行预热,同时可接通外部,用于发电做饭等,生物质预热可提高生物质的点燃率,同时实现水资源的再利用。

2.根据权利要求1所述的一种生物质秸秆高效燃烧方法,其特征在于:所述过滤板(4)采用长丝超轻硅酸铝材料制成,长丝超轻硅酸铝具有性能稳定、纤维长抗拉强度大、导热系数低、隔热性能好、吸音性优和抗急冷急热性能好的特点;所述过滤板(4)下表面固连有铁板(42),铁板(42)不影响过滤板(4)的过滤效果;所述第一转轴(33)表面固连有击打杆(43);所述击打杆(43)“L”形设计,且击打杆(43)靠近铁板(42)的一侧侧面固连有凸块(44),第一转轴(33)正反转可使击打杆(43)撞击铁板(42),从而使过滤板(4)震动,加强过滤效果,且铁板(42)可加强震动效果。

3.根据权利要求2所述的一种生物质秸秆高效燃烧方法,其特征在于:所述过滤板(4)内开设有空腔(45),且过滤板(4)上表面开设有均匀布置的曝气孔(46),曝气孔(46)连通空腔(45);所述击打杆(43)右侧侧面固连有挤压杆(35);所述挤压杆(35)上表面固连有凸轮(36);所述固定板(3)下表面设有气囊(37);所述气囊(37)固连凸轮(36)和固定板(3),且气囊(37)与空腔(45)和外界均连通,连接处设有单向阀,保证气体从外界通过气囊(37)进入空腔(45)内,通过第一转轴(33)正反转使第一气囊(37)挤压和放松,从而通过空腔(45)和曝气孔(46)曝气,为生物质燃烧提供氧气,提高燃烧效率。

4.根据权利要求1所述的一种生物质秸秆高效燃烧方法,其特征在于:所述框体(1)内设有搅拌单元(5),可对生物质进行搅拌,提高生物质燃烧效率;所述搅拌单元(5)包括第二转轴(51)、搅拌杆(52)和搅拌叶轮(53);所述框体(1)顶部内壁开设有开孔,开孔内壁旋有螺纹槽;所述第二转轴(51)竖直设置,且通过开孔穿出框体(1)外与电机(12)转轴之间通过麻绳传动,电机(12)可使第二转轴(51)正转;所述第二转轴(51)表面开设有螺纹,螺纹与螺纹槽相啮合;所述搅拌杆(52)固连于第二转轴(51)下端,且搅拌杆(52)下表面弧面设计,防止过滤板(4)被破坏;所述搅拌叶轮(53)位于搅拌杆(52)上方,且固定套接于第二转轴(51)表面;所述第二转轴(51)表面套接有扭簧(54),扭簧(54)的一端固连于框体(1)内壁,另一端固连于第二转轴(51)表面,可使第二转轴(51)反转,第二转轴(51)正反转,可使搅拌叶轮(53)、搅拌杆(52)和第二转轴(51)转动过程中上下移动,可通过搅拌杆(52)搅拌生物质的但同时,协助过滤板(4)震动,搅拌叶轮(53)可使气流流动,提高生物质燃烧效率。

5.根据权利要求2所述的一种生物质秸秆高效燃烧方法,其特征在于:所述铁板(42)下表面的两端均固连有运输板(14);所述运输板(14)和出料管(13)均采用弹性材料制成;所述运输板(14)下端分别固连于出料管(13)的两侧侧面,可防止草木灰粘连运输板(14)和出料管(13)。

6.根据权利要求1所述的一种生物质秸秆高效燃烧方法,其特征在于:所述第一移动板(21)和第二移动板(22)之间固连有过滤网(28);所述过滤网(28)采用弹性钢丝编制而成;

所述过滤网(28)位于移动板(23)下方;所述过滤网(28)下表面与弹性板(31)之间固连有弹簧(29);所述弹簧(29)采用耐高温材料制成;第一移动板(21)和第二移动板(22)相对和相背运动带动过滤网(28)抖动,达到弹料效果,保证秸秆粉碎完全,且弹簧(29)和弹性板(31)可协助过滤网(28)的震动,提高震动频率。
