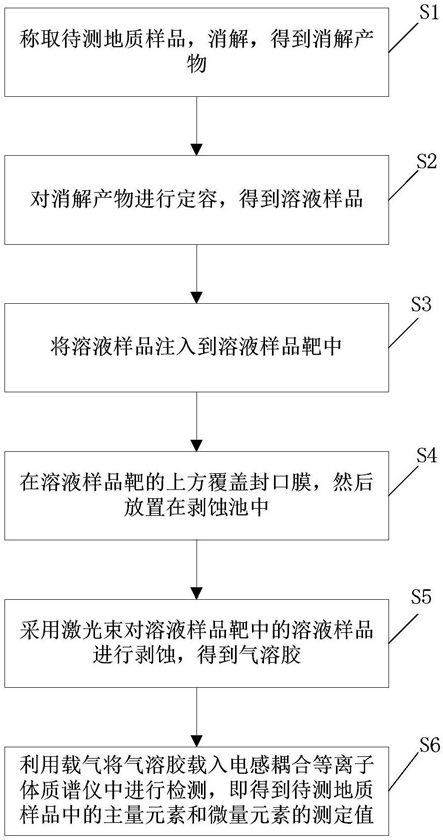

1.一种基于激光的溶液剥蚀进样分析方法，其特征在于，包括以下步骤：S1，称取待测地质样品，消解，得到消解产物；

S2，对所述消解产物进行定容，得到溶液样品；

S3，将所述溶液样品注入到溶液样品靶中；

S4，在所述溶液样品靶的上方覆盖封口膜，然后放置在剥蚀池中；

S5，在显微镜下聚焦至封口膜表面纹理清晰，然后采用激光束预剥蚀封口膜至露出溶液样品的液面，之后采用激光束对溶液样品靶中的溶液样品进行剥蚀，得到气溶胶；

S6，利用载气将所述气溶胶载入电感耦合等离子体质谱仪中进行检测，即得到待测地质样品中的主量元素和微量元素的测定值；

其中，步骤S2中，利用浓度为2％-30％(v/v)的HNO3溶液对消解产物定容至1.00-5.00g；

步骤S3中，所述溶液样品靶中开设孔槽，所述孔槽用来容纳溶液样品，所述溶液样品的注入量与孔槽的容积一致，所述孔槽的孔径为1-5mm，所述孔槽的容积为15μL；步骤S5中，所述激光束的束斑直径为90μm,脉冲频率为10Hz,能量密度为8J·cm-2。

2.根据权利要求1所述的基于激光的溶液剥蚀进样分析方法，其特征在于，步骤S1中，所述待测地质样品为岩石。

3.根据权利要求2所述的基于激光的溶液剥蚀进样分析方法，其特征在于，所述岩石包括玄武岩、安山岩、流纹岩、辉绿岩或花岗闪长岩中的任一种。

4.根据权利要求1所述的基于激光的溶液剥蚀进样分析方法，其特征在于，步骤S1中，采用氟化氢铵法对待测地质样品进行消解。

5.根据权利要求1所述的基于激光的溶液剥蚀进样分析方法，其特征在于，步骤S6中，所述载气为氦气。
