专利号: 2018113832767
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

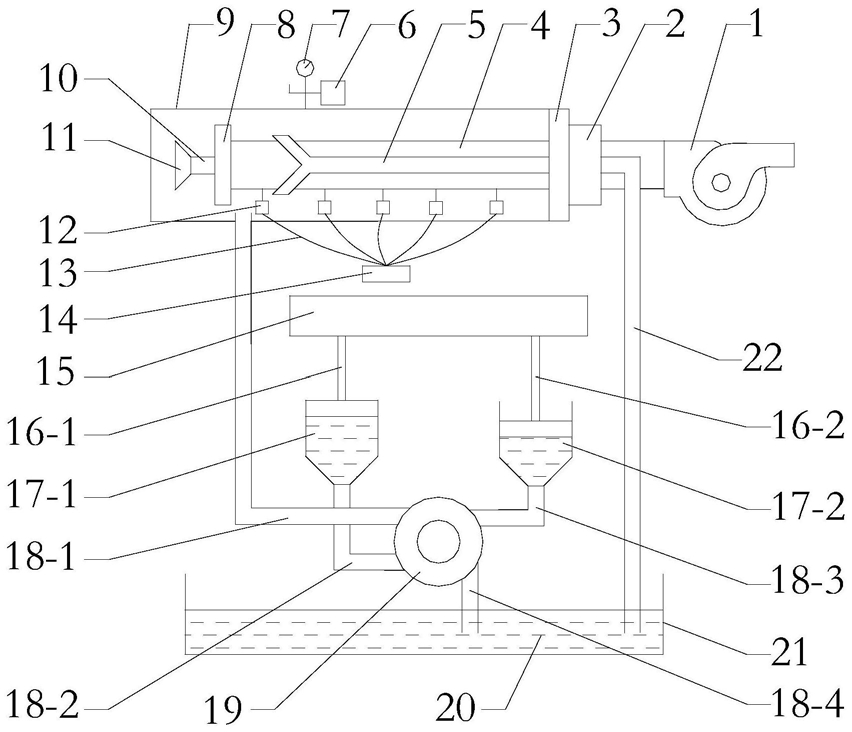

1.一种水平井双壁钻杆系统冲刷腐蚀实验装置,包括存储有流体介质的储液池、位于储液池上方平行设置的模拟井筒,其特征是:所述的模拟井筒内设有外钻杆、可旋转设在外钻杆内的内钻杆以及连接在外钻杆前端的钻头,模拟井筒后端管路连接有向外钻杆与内钻杆之间的环空内打入压缩气体的空压机,储液池与模拟井筒之间设有联动将流体介质打入或排出模拟井筒内的第一活塞缸和第二活塞缸,模拟井筒外侧设有用于测定所述环空内的流体介质在流动过程中对外钻杆前端部产生的冲刷磨损量的检测系统。

2.如权利要求1所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的外钻杆前端设有转换接头,转换接头与钻头之间连接有井下随钻仪。

3.如权利要求1所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的模拟井筒后端安装有防喷阀,防喷阀通过防喷器与空压机管路连接,模拟井筒上管路连接有用于压力检测的压力传感器和压力表。

4.如权利要求1所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的第一活塞缸和第二活塞缸的上方设有轴杆控制装置,轴杆控制装置与第一活塞缸之间设有推动第一活塞缸的柱塞作上下运动的第一联动轴杆,轴杆控制装置与第二活塞缸之间设有推动第二活塞缸的柱塞作上下运动的第二联动轴杆,第一活塞缸、第二活塞缸通过四通阀控制连通方式实现对储液池内流体介质的抽取并将抽取的流体介质打入模拟井筒内。

5.如权利要求4所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的四通阀与模拟井筒之间连接有第一管道、与第一活塞缸之间连接有第二管道、与第二活塞缸之间连接有第三管道、与储液池之间连接有第四管道,模拟井筒与储液池之间连接有排液管。

6.如权利要求1所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的检测系统包括排列在模拟井筒外侧的高速摄影机、对采集信息进行储存与计算的工控计算机,高速摄影机与工控计算机通过数据线连接。

7.如权利要求1所述的水平井双壁钻杆系统冲刷腐蚀实验装置,其特征是:所述的内钻杆、外钻杆及模拟井筒均采用透明PC管材料制作。

8.一种采用如权利要求1所述的实验装置进行水平井双壁钻杆系统冲刷腐蚀实验的方法,其特征是:包含以下步骤:

a、实验准备:检查实验管道与第一活塞缸和第二活塞缸之间连接的气密性,储液池内准备好实验所需流体介质,开启空压机,第一活塞缸和第二活塞缸动作,进行实验装置试运行;通过抽吸作用将储液池中的流体介质储存在第一活塞缸中,关闭空压机,第一活塞缸和第二活塞缸停止动作,完成实验准备工作;

b、实验过程:打开空压机,进行模拟井筒内的气体反循环过程,将第一活塞缸中的流体介质打入模拟井筒内,同时将模拟井筒内排出到储液池中的流体介质抽吸到第二活塞缸中,当第一活塞缸内的流体介质全部排出至模拟井筒后,进行第二活塞缸内流体介质的排出,同时进行第一活塞缸吸入流体介质的过程,以此循环往复,使得第一活塞缸与第二活塞缸轮流给模拟井筒内供液,并实现流体介质的循环利用;

c、实验完成:关闭空压机、第一活塞缸和第二活塞缸,排空模拟井筒内的废液,结束实验。
