专利号: 2018113855951
申请人: 惠安多殿起优信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

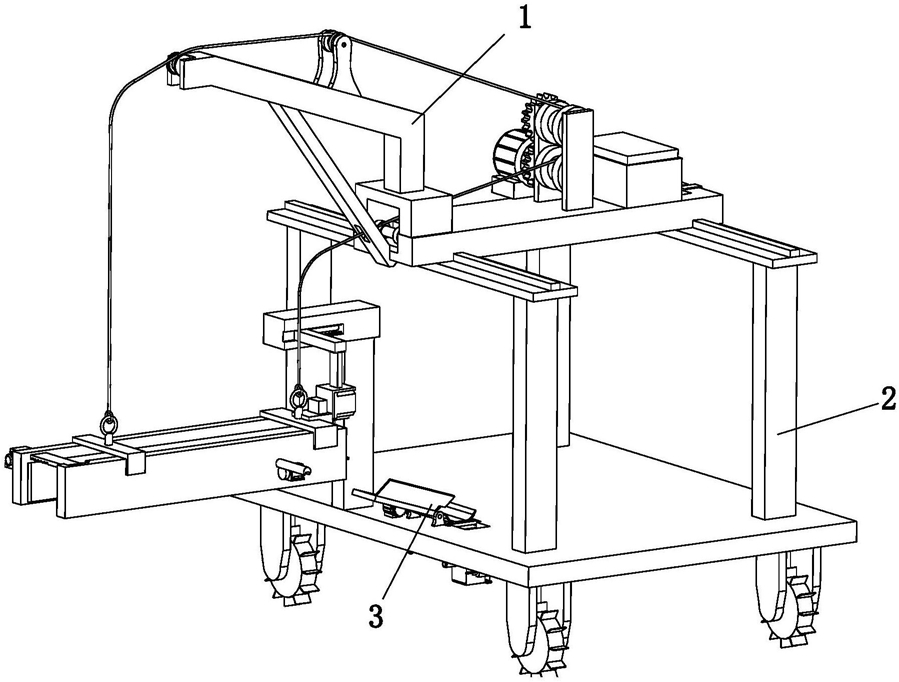

1.一种水田秧苗的供给设备,其特征在于,包括拔秧装置(1)、承托装置(2)和分秧装置(3),所述拔秧装置(1)位于承托装置(2)的前端并与承托装置(2)搭接配合,分秧装置(3)安装于承托装置(2)上,所述拔秧装置(1)包括拔秧组件(1a)、翻转组件(1b)和拉升组件(1c),所述拉升组件(1c)和翻转组件(1b)均安装于承托装置(2)上,所述拔秧组件(1a)位于翻转组件(1b)的前端且拔秧组件(1a)与拉升组件(1c)传动配合,所述承托装置(2)包括承托组件(2a)和移动小车(2b),所述承托组件(2a)架设于移动小车(2b)上,所述分秧装置(3)包括承接组件(3a)和分秧组件(3b),所述承接组件(3a)安装于移动小车(2b)上并与拔秧组件(1a)相配合,所述分秧组件(3b)安装于移动小车(2b)的底部且分秧组件(3b)与承接组件(3a)相配合。

2.根据权利要求1所述的一种水田秧苗的供给设备,其特征在于,所述拔秧组件(1a)包括间隔设置的第一定位板(1a1)和第二定位板(1a2),所述第一定位板(1a1)和第二定位板(1a2)上设有两个U型的固定块(1a3),两个固定块(1a3)间隔设置并与第一定位板(1a1)和第二定位板(1a2)固定连接,两个所述固定块(1a3)上的均设有连接耳(1a4),所述第一定位板(1a1)内安装有夹紧板(1a5),所述夹紧板(1a5)的后端设有与其固定连接的推送杆(1a6),所述第一定位板(1a1)的旁侧设有与其固定连接的推送电机(1a7),所述推送电机(1a7)的输出轴上设有与推送杆(1a6)相啮合的推送齿轮(1a8)。

3.根据权利要求2所述的一种水田秧苗的供给设备,其特征在于,所述第二定位板(1a2)内嵌设有传送带(1a9),所述第二定位板(1a2)上设有水平设置的齿条(1a10),所述齿条(1a10)的一端设有与夹紧板(1a5)卡接的卡固板(1a11),齿条(1a10)的另一端穿过第二定位板(1a2)悬置于第二定位板(1a2)的旁侧,所述第二定位板(1a2)上设有推动电机(1a12),所述推动电机(1a12)的输出轴上设有与齿条(1a10)啮合的推动齿轮(1a13),所述第二定位板(1a2)上位于传送带(1a9)的输出端设有承接缺口。

4.根据权利要求2所述的一种水田秧苗的供给设备,其特征在于,所述拉升组件(1c)包括牵引件(1d)和收卷件(1c1),所述牵引件(1d)位于收卷件(1c1)的前端且牵引件(1d)和收卷件(1c1)均与承托组件(2a)固定连接,所述牵引件(1d)包括第一牵引绳(1d1)、第二牵引绳(1d2)、第一导向轮(1d3)、第二导向轮(1d4)和延伸架(1d5),所述延伸架(1d5)安装于承托组件(2a)上且延伸架(1d5)位于第一定位板(1a1)和第二定位板(1a2)的正上方,所述第一导向轮(1d3)位于延伸架(1d5)的下方且第一导向轮(1d3)能够转动的安装于承托组件(2a)上,所述第二导向轮(1d4)能够转动的安装于延伸架(1d5)上,所述延伸架(1d5)上位于第二导向轮(1d4)后端设有导向座(1d6),所述第一牵引绳(1d1)的一端与一个连接耳(1a4)固定连接,第一牵引绳(1d1)的另一端绕第一导向轮(1d3)后与收卷件(1c1)传动配合,第二牵引绳(1d2)的一端与另一个连接耳(1a4)固定连接,第二牵引绳(1d2)的另一端绕第二导向轮(1d4)和导向座(1d6)与收卷件(1c1)传动配合。

5.根据权利要求4所述的一种水田秧苗的供给设备,其特征在于,所述收卷件(1c1)包括收卷座(1c2)、第一收卷轮(1c3)、第二收卷轮(1c4)和收卷电机(1c5),所述第一收卷轮(1c3)和第二收卷轮(1c4)间隔设置且第一收卷轮(1c3)和第二收卷轮(1c4)均能够转动的安装于收卷座(1c2)上,所述收卷座(1c2)的旁侧设有与第一收卷轮(1c3)传动配合的带动齿轮(1c6)和与第二收卷轮(1c4)传动配合的主动齿轮(1c7),所述主动齿轮(1c7)与带动齿轮(1c6)相啮合,所述收卷电机(1c5)位于主动齿轮(1c7)的旁侧且收卷电机(1c5)与主动齿轮(1c7)传动配合,所述收卷电机(1c5)搭接于承托组件(2a)上。

6.根据权利要求2所述的一种水田秧苗的供给设备,其特征在于,所述翻转组件(1b)包括支撑块(1b1)、驱动气缸(1b2)、连接板(1b3)和翻转电机(1b4),所述支撑块(1b1)呈L型且支撑块(1b1)与移动小车(2b)固定连接,驱动气缸(1b2)安装于支撑块(1b1)内且连接板(1b3)固定连接于驱动气缸(1b2)的输出端上,翻转电机(1b4)安装于连接板(1b3)上且翻转电机(1b4)的输出轴上套设有与一个固定块(1a3)卡接配合的翻转卡块(1b5)。

7.根据权利要求1所述的一种水田秧苗的供给设备,其特征在于,所述移动小车(2b)包括车架(2b1)和四个车轮(2b2),四个车轮(2b2)呈矩阵排列且四个车轮(2b2)均与车架(2b1)固定连接,所述车架(2b1)的底部设有驱动四个车轮(2b2)转动的转动电机,所述承托组件(2a)包括结构相同的第一支架和第二支架,第一支架和第二支架间隔设置且第一支架和第二支架上设有搭接块(2a1),所述第一支架包括竖直设置的第一支撑柱(2a2)、第二支撑柱(2a3)和水平设置的支撑板(2a4),所述第一支撑柱(2a2)和第二支撑柱(2a3)间隔设置且第一支撑柱(2a2)和第二支撑柱(2a3)均与支撑板(2a4)底部固定连接,所述支撑板(2a4)的顶部设有与其固定连接的轨道,所述搭接块(2a1)搭接于支撑板(2a4)上且搭接块(2a1)的顶部设有配重块(2a5),搭接块(2a1)上设有驱动搭接块(2a1)在第一支架和第二支架上移动的旋转电机(2a6),所述旋转电机(2a6)的输出轴上设有与支撑板(2a4)相配合的旋转轮(2a7)。

8.根据权利要求7所述的一种水田秧苗的供给设备,其特征在于,所述承接组件(3a)包括推送件(3c)、承接板(3a1)、传动轴(3a2)、承接电机(3a3)和两个轴承座(3a4),两个轴承座(3a4)间隔设置且传动轴(3a2)的两端分别安装于两个轴承座(3a4)上,所述承接板(3a1)的一端与传动轴(3a2)固定连接,所述传动轴(3a2)的一端设有与承接电机(3a3)相配合的承接齿轮(3a5),所述承接电机(3a3)位于一个轴承座(3a4)的旁侧且承接电机(3a3)的输出轴设有与承接齿轮(3a5)相啮合的驱动齿轮(3a6),所述推送件(3c)包括推送弧板(3c1)、拨动气缸(3c2)和推送拨块(3c3),所述推送弧板(3c1)的一端与车架(2b1)铰接,推送拨块(3c3)倾斜设置且推送拨块(3c3)与推送弧板(3c1)底部抵触连接,拨动气缸(3c2)倾斜设置且拨动气缸(3c2)的输出端与推送拨块(3c3)固定连接,拨动气缸(3c2)与车架(2b1)固定连接。

9.根据权利要求8所述的一种水田秧苗的供给设备,其特征在于,所述车架(2b1)上设有与推送件(3c)相配合的过料通槽,所述分秧组件(3b)位于过料通槽的正下方并与车架(2b1)固定连接,所述分秧组件(3b)包括盛料箱(3b1)、挤压气缸(3b2)、排料气缸(3b3)和分秧气缸(3b4),所述盛料箱(3b1)与车架(2b1)底部固定连接,所述挤压气缸(3b2)安装于盛料箱(3b1)上且挤压气缸(3b2)的输出端延伸至盛料箱(3b1)内并在其输出端设有挤压块(3b5),所述排料气缸(3b3)安装于盛料箱(3b1)上且排料气缸(3b3)的输出端延伸至盛料箱(3b1)内并在其输出端设有排料块(3b6),所述盛料箱(3b1)上位于挤压块(3b5)的前端设有的过料槽,所述分秧气缸(3b4)安装于盛料箱(3b1)的侧壁且分秧气缸(3b4)的输出端设有分秧块(3b7),所述分秧块(3b7)与盛料箱(3b1)滑动配合且分秧块(3b7)上设有供秧苗放置的分秧槽。
