专利号: 201811390212X
申请人: 张乐
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

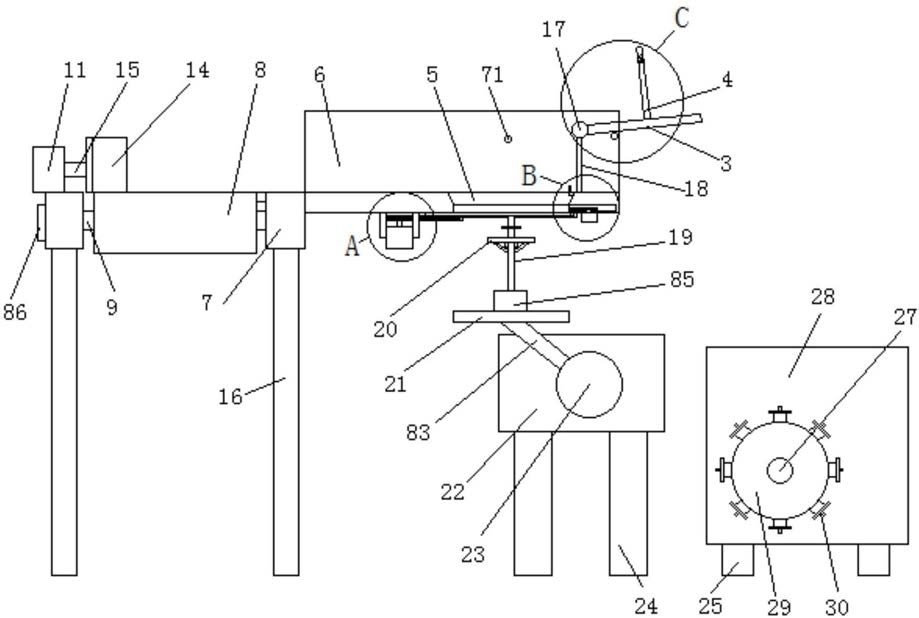

1.一种滤清器盖攻丝进料用自动定位装置,包括自动攻丝机和滤清器盖,所述滤清器盖中部设有连接孔,位于连接孔外侧设有若干均匀且呈中心对称分布的固定孔,其特征在于:所述自动攻丝机一侧设有输送带,靠近自动攻丝机一侧的所述输送带上设有导流槽,所述导流槽上设有若干均匀分布且与自动攻丝机内攻丝固定卡座相匹配的进料槽,所述进料槽底部设有与滤清器盖相匹配的定位槽,所述定位槽底部设有挡料板,所述挡料板两端设有对称分布的滑槽,所述挡料板两端与滑槽活动连接,所述挡料板底部设有转输电机,所述转输电机上设有转输轴,所述转输轴上设有固定连接的第一固定杆,所述第一固定杆上设有固定连接的转输盘,所述转输盘上设有若干组均匀分布且与对称分布的固定孔相匹配的转输杆,远离自动攻丝机一侧的所述输送带上设有与导流槽相匹配的推板,所述推板上设有若干与进料槽相匹配的进料板;

位于进料槽上端的所述导流槽上设有活动连接转轴,所述转轴底部设有若干与进料板相匹配且固定连接的传动板,且转轴上设有固定连接的调节板,所述调节板与传动板之间的夹角大于90度,所述调节板上设有若干组且与对称分布的固定孔相匹配的第一调节杆;

位于定位槽外侧的所述导流槽底部设有若干与定位槽侧面相连通的调节槽,所述调节槽内设有调节盘,所述调节盘中部设有固定连接的第一调节轴,所述第一调节轴上下两端与调节槽上下两端活动连接,第一调节轴底部穿过调节槽,且第一调节轴之间通过第三链条活动连接,所述导流槽底部设有第一调节电机,所述第一调节电机的输出端与其中一个第一调节轴连接;

所述调节槽与定位槽相交,所述调节盘为扇形,且调节盘与外侧与定位槽外侧相切,所述调节盘外侧设有调节橡胶层,所述调节橡胶层外侧设有若干均匀分布的条纹状橡胶层。

2.根据权利要求1所述的滤清器盖攻丝进料用自动定位装置,其特征在于:所述自动攻丝机底部设有若干均匀分布的第三固定架,且自动攻丝机内设有驱动电机,所述驱动电机上设有驱动轴,所述驱动轴上设有固定连接的驱动辊,所述驱动辊上设有若干均匀分布且与滤清器盖相匹配的攻丝固定卡座。

3.根据权利要求1所述的滤清器盖攻丝进料用自动定位装置,其特征在于:所述调节橡胶层和条纹状橡胶层均采用同一种高耐磨橡胶制成,所述高耐磨橡胶按重量份包括以下组分:丁腈橡胶30-50份,顺丁橡胶10-20份,聚硫橡胶30-50份,二氧化钛4-6份,丁二烯20-25份,碳纤维10-12份,改性膨润土10-15份,聚异戊二烯10-12份,氢氧化铝7-9份,表面改性剂

3-10份,松焦油5-10份,促进剂5-10份,增塑剂5-10份,补强剂20-35份,分散均匀剂6-7份。

4.根据权利要求1所述的滤清器盖攻丝进料用自动定位装置,其特征在于:所述输送带两侧设有对称分布的输送框,所述输送框通过输送辊与输送带连接,且输送框底部设有若干均匀分布的第一固定架。

5.根据权利要求4所述的滤清器盖攻丝进料用自动定位装置,其特征在于:所述推板外侧设有第一电动液压驱动装置,所述第一电动液压驱动装置固定在输送框上,且第一电动液压驱动装置上设有第一液压杆,所述第一液压杆与推板固定连接。

6.根据权利要求3所述的滤清器盖攻丝进料用自动定位装置,其特征在于:所述导流槽固定在输送框上,且导流槽上表面与输送带上表面平齐。

7.根据权利要求1所述的滤清器盖攻丝进料用自动定位装置,其特征在于:位于定位槽内侧的所述导流槽底部设有第二调节电机,所述第二调节电机通过第二固定杆固定在导流槽底部,所述第二调节电机上端设有输出轴,所述输出轴上设有第一齿轮,所述挡料板底部设有固定连接的出料杆,所述出料杆侧面设有若干均匀分布的第一齿条,所述出料杆与第二调节电机之间通过第一齿轮与第一齿条相互啮合的形式连接。
