专利号: 201811390847X
申请人: 孔含之
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

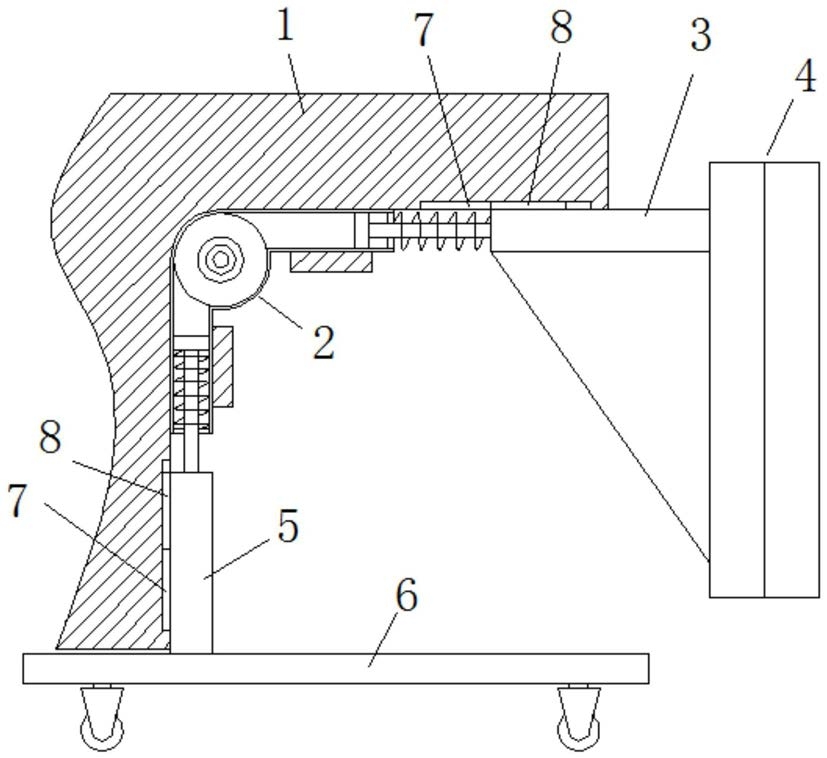

1.一种用于碰碰车的碰撞缓冲机构,包括车体(1),所述车体(1)的周围固定有多个缓冲部,其特征在于:所述缓冲部包括多个并排固定在车体(1)上的能量转换机构(2),所述能量转换机构(2)为直角形的缸体结构,且内部充满油液,所述能量转换机构(2)包括圆柱形的蓄能缸(22)、直管状的横缸(21)和竖缸(23),且横缸(21)和竖缸(23)均与蓄能缸(22)连通,所述横缸(21)水平横置且指向车体(1)外围的一端连接碰撞部,所述竖缸(23)与横缸(21)垂直且指向地面的一端连接升降部。

2.根据权利要求1所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述蓄能缸(22)内部中心处固定有轴杆(9),所述轴杆(9)上同轴套接有转套(10),且转套(10)与轴杆(9)之间连接有卷簧(11),所述转套(10)外侧壁沿圆周走向等间隔固定有多个叶片(101)。

3.根据权利要求2所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述横缸(21)和竖缸(23)均与蓄能缸(22)呈相切结构连接,且横缸(21)和竖缸(23)的直径不大于蓄能缸(22)的半径。

4.根据权利要求3所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述碰撞部包括碰撞板(4)和固定在碰撞板(4)上的推杆(3),所述推杆(3)背离碰撞板(4)的一端固定有活塞杆一(31),且活塞杆一(31)背离推杆(3)的一端固定有活塞块一(32),且活塞块一(32)滑动连接在横缸(21)内。

5.根据权利要求4所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述活塞杆一(31)外侧套接有弹簧一(33),且弹簧一(33)的两端分别连接推杆(3)的端部和横缸(21)的端部。

6.根据权利要求5所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述碰撞板(4)由钢板(41)和橡胶垫(42)粘接固定组成,且钢板(41)固定连接推杆(3)。

7.根据权利要求6所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述车体(1)上对应推杆(3)的位置开设有燕尾型或T型的滑槽(7),所述推杆(3)上固定有与滑槽(7)对应的滑条(8),且推杆(3)通过滑条(8)与车体(1)上的滑槽(7)滑动连接。

8.根据权利要求3所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述升降部包括底板(6)和固定在底板(6)上的顶杆(5),所述顶杆(5)背离底板(6)的一端固定有活塞杆二(51),且活塞杆二(51)背离顶杆(5)的一端固定有活塞块二(52),且活塞块二(52)滑动连接在竖缸(23)内。

9.根据权利要求8所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述活塞杆二(51)外侧套接有弹簧二(53),所述弹簧二(53)位于竖缸23内部,且弹簧二(53)的两端分别连接活塞块二(52)的端面和竖缸(23)的端部。

10.根据权利要求9所述的一种用于碰碰车的碰撞缓冲机构,其特征在于:所述车体(1)上对应顶杆(5)的位置开设有燕尾型或T型的滑槽(7),所述顶杆(5)上固定有与滑槽(7)对应的滑条(8),且顶杆(3)通过滑条(8)与车体(1)上的滑槽(7)滑动连接。
