专利号: 2018113912988
申请人: 威创集团股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

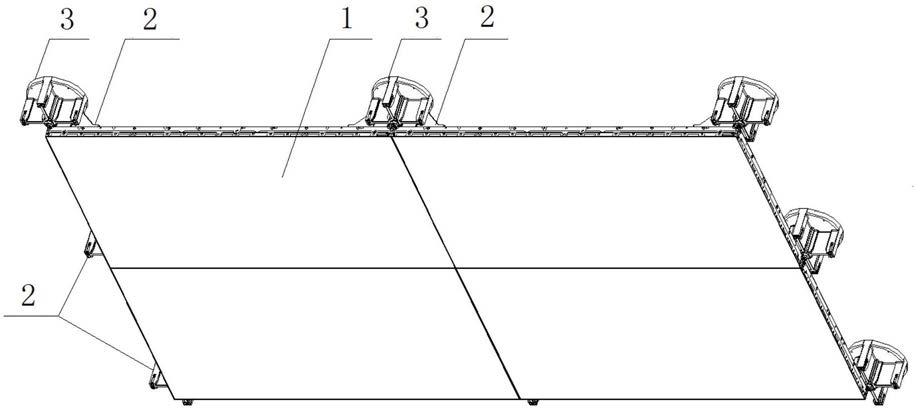

1.一种用于LCD显示屏的移动组件,其特征在于,包括安装于LCD显示屏(1)角边位置的滑动角件(2),以及安装于承重墙面的固定件(3);

所述滑动角件(2)包括安装板(21)和L型角件(22),所述安装板(21)的背面用以与所述角边位置的背面相贴合,所述安装板(21)的正面用以安装所述L型角件(22),所述L型角件(22)相垂直的两个直壁的外侧面各安装有滑块(23);

所述固定件(3)包括固定座(31)和安装于所述固定座(31)的十字型叶片(32),所述十字型叶片(32)包括四个子叶片,四个所述子叶片各设有用以供所述滑块(23)插接的滑槽(33);

所述滑块(23)呈燕尾形结构;

所述L型角件(22)包括两个相互垂直的直壁,两个所述直壁各设有沿垂直于所述安装板(21)的方向开设的螺纹孔;还包括用以分别与两个所述螺纹孔相配合的波珠螺丝(4)。

2.根据权利要求1所述的用于LCD显示屏的移动组件,其特征在于,所述固定座(31)的背面中心位置安装有支撑杆(34),所述支撑杆(34)设有内螺纹,所述承重墙面安装有用以与所述内螺纹相配合的膨胀螺丝。

3.根据权利要求1所述的用于LCD显示屏的移动组件,其特征在于,所述L型角件(22)的内侧壁设有圆弧形加强凸起(24),所述加强凸起(24)的一端与所述L型角件(22)相平齐,另一端延伸至所述固定座(31)的背面,所述加强凸起(24)开设有螺钉孔(241)。

4.根据权利要求1所述的用于LCD显示屏的移动组件,其特征在于,所述滑块(23)呈凸字形结构。

5.根据权利要求1所述的用于LCD显示屏的移动组件,其特征在于,所述安装板(21)、所述L型角件(22)以及所述滑块(23)为一体式结构。

6.根据权利要求1所述的用于LCD显示屏的移动组件,其特征在于,所述固定座(31)与所述十字型叶片(32)为一体式结构。

7.根据权利要求2所述的用于LCD显示屏的移动组件,其特征在于,所述固定座(31)的背面开设有安装腔,所述安装腔安装有对心弹力圈(5)。

8.根据权利要求1~7任一项所述的用于LCD显示屏的移动组件,其特征在于,所述L型角件(22)还设有沿垂直于所述安装板(21)的方向开设的多个减重孔(221)。
